LTC3612 :采用3mm x 4mm QFN封裝的3A、4MHz同步降壓型穩壓器

凌力爾特公司 (Linear Technology Corporation) 推出高效率、4MHz 同步降壓型穩壓器 LTC3612，該器件采用恒定頻率、電流模式架構。它采用 3mm x 4mm QFN 封裝或耐熱增強型 TSSOP-20 封裝，在輸出電壓低至 0.6V 時可提供高達 3A 的連續輸出電流。LTC3612 在 2.25V 至 5.5V 的輸入電壓范圍內工作，非常適用于單節鋰離子電池應用以及 3.3V 或 5V 中間總線系統。其開關頻率從 300kHz 至 4MHz 是用戶可編程的，從而允許使用纖巧、低成本電容器和電感器。

LTC3612 采用 R_DS(ON) 僅為 45mΩ 和 70mΩ 的內部開關，以向高降壓比應用 (例如：5V_IN 至 1.8V_OUT 轉換等) 提供超過 90% 的效率。突發模式 (Burst Mode^?) 工作用來最大限度地提高輕負載效率，從而在無負載時僅需要 70uA 電流，使其非常適用于需要最長電池運行時間的應用。一個可調的突發模式箝位電路使設計師能夠進一步優化輕負載效率。就需要盡可能最低噪聲的應用而言，LTC3612 可以配置為脈沖跳躍或強制連續突發模式工作，從而降低了噪聲和潛在的 RF 干擾。LTC3612 還提供了用于實現跟蹤能力的輸入以及一個能夠供應/吸收 ±1.5A 電流的 DDR 存儲器。其它特點包括可選有源電壓定位、一個電源良好 (Power Good) 電壓監視器、外部同步功能和熱保護。

LTC3612EUDC 采用 3mm x 4mm QFN-20 封裝，LTC3612EFE 采用 20 引線、耐熱增強型 TSSOP 封裝。以 1,000 片為單位批量購買，每片價格分別為 3.10 美元和 3.25 美元。工業級版本 LTC3612IUDC 和 LTC3612IFE 在 -40°C 至 125°C 的工作結溫范圍內保證滿足性能規格，千片批購價分別為每片 3.65 美元和 3.82 美元。

性能概要：LTC3612
? 3A 輸出電流
? 2.25V 至 5.5V 輸入電壓范圍
? 低輸出紋波突發模式工作：I_Q = 70uA
? ±1% 輸出電壓準確度
? 輸出電壓低至 0.6V
? 高效率：高達 95%
? 低壓差工作：100% 占空比
? 停機電流：≤1uA
? 可調開關頻率：高達 4MHz
? 具內部補償的可選有源電壓定位 (AVP)
? 具可調突發箝位的可選脈沖跳躍/強制連續/突發模式工作
? 可編程軟啟動
? 用于啟動跟蹤或外部基準的輸入
? DDR 存儲器模式，I_OUT = ±1.5A
? 采用 20 引線 (3mm x 4mm) QFN 和 20 引線 TSSOP 耐熱增強型封裝

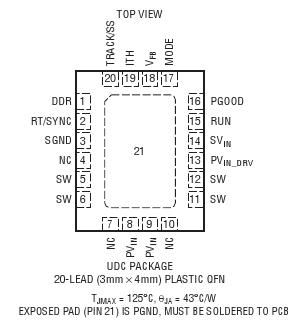

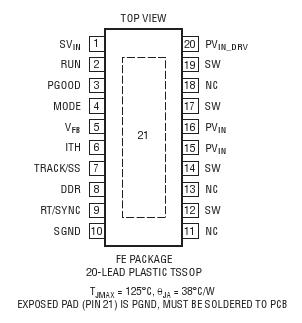

封裝

QFN-20, TSSOP-20

?
