MAX8834Y, MAX8834Z 自適應升壓型轉換器，提供1.5A閃光燈驅動

MAX8834Y/MAX8834Z閃光燈驅動器集成了1.5A PWM DC-DC升壓轉換器和三路可編程、低邊、低壓差LED電流調節器。升壓轉換器具有內部開關MOSFET和同步整流器，可提高效率并最大程度減少外部元件數。通過I2C接口可靈活設置升壓轉換器的輸出電壓、電影/閃光燈模式、閃光燈定時器持續時間以及電流調節器。MAX8834Y/MAX8834Z能夠工作在最低2.5V的電源電壓，使其在新一代電池供電產品中保持可靠性能。

MAX8834Y/MAX8834Z帶有兩個電流調節器，用于閃光燈/電影模式。每個電流調節器在閃光燈模式下可吸入750mA的電流，在電影模式下可吸入125mA的電流。MAX8834Y/MAX8834Z還集成16mA低電流調節器，用于指示照相狀態。指示器電流調節器包括可編程斜坡和閃爍定時器設置?？删幊梯斎腚娏飨拗平Y(jié)合GSMB控制，降低了PA發送期間系統消耗的電流。確保在任何指定狀態下可將閃光燈電流設置為最大值。此外，MAX8834Y/MAX8834Z還包括MAXFLASH*功能，可在低壓電池條件下自適應的降低閃光燈電流，防止系統進入欠壓閉鎖狀態。

其它特性包括可選的NTC輸入，用于熱保護和開路/短路LED檢測。MAX8834Y開關頻率為2MHz，可提供最佳的整體效率。MAX8834Z開關頻率為4MHz，可提供最小的整體方案尺寸。MAX8834Y/MAX8834Z采用20焊球、0.5mm間距的WLP封裝(2.5mm x 2.0mm)。

關鍵特性

2.5V至5.5V工作電壓范圍
升壓DC-DC轉換器
保證1.5A輸出電流
自適應或I2C可編程輸出電壓
2MHz和4MHz開關頻率選擇
兩路閃光燈/電影LED電流調節器
可通過I2C設置閃光燈和電影模式的電流
500mA時具有低壓差(110mV最大值)
LED指示器電流調節器
可通過I2C編程輸出電流
斜坡和閃爍定時器，用于指示器模式
16mA時具有低壓差(130mV最大值)
可通過I2C設置安全和看門狗定時器
GSM屏蔽邏輯輸入
MAXFLASH系統閉鎖保護
遠端溫度傳感器輸入
開路/短路LED檢測
熱關斷保護
關斷電流< 1μA
20焊球、0.5mm間距、2.5mm x 2.0mm WLP封裝

應用/使用

蜂窩電話與智能電話
PDA、數碼相機和便攜式攝像機

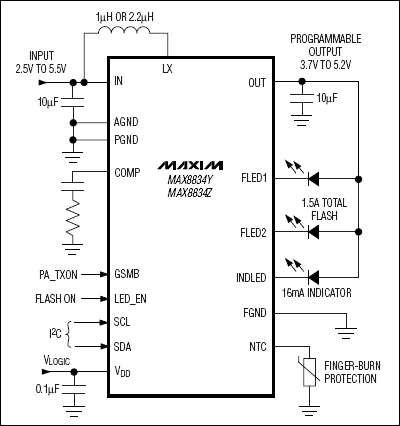

典型工作電路
