AD8220 ADI推出新型JFET輸入的儀表放大器

Analog Devices (ADI) 推出新型JFET輸入的儀表放大器AD8220。該元件能增加固定線路和可攜式心電圖(ECG)、腦電圖(EEG)和其它病人監視設備的訊號檢測。其封裝尺寸小，有利于醫療設備設計者透過釋放出空間來增加ECG和EEG通路密度。高通路密度的監視設備使醫療專業人員能量測更多點的非常微弱訊號，如心臟脈搏和大腦活動。

此外，AD8220工作在低壓?jiǎn)?a target="_blank">電源，耗流僅700uA，適合用在可攜式病人監視系統。該產品的輸入偏置電流低至4pA，可為精密儀表提供訊號源誤差。在10kHz (G=1)時，AD8220的CMRR為80dB，而同類產品只有72dB，并且僅能保証頻率低于200Hz，具有極低的輸入偏置電流和更高的CMRR。

高CMRR由于抑制了人體其它部位的電噪聲而屏蔽了外界來的干擾訊號。低輸入偏置和高CMRR特色也使得AD8220適合于產業自動化應用，如靜電計和其它在電噪聲環境中必須要測量極低電流的精密儀表系統。AD8220儀表放大器具有結場效應電晶體(JFET)輸入，可程式的輸入偏置電流最大為20pA，典型值為4pA。

產品整個溫度內的輸入偏置電流為1nA，輸入失調電壓溫度漂移為2uV/℃。AD8220的軌到軌輸出允許設計者改善動態范圍。此外，AD8220的80dB CMRR(G=1)不僅保証了所監視的訊號，而且也抑制了不必要的共模訊號。AD8220儀表放大器采用8接腳MSOP封裝，現在可提供樣品。

產品規格：

Single Supply Operation Vlotage：±2.25V ~± 18V
Low supply current：750uA
Operating Temp Range：-40 ~ +125

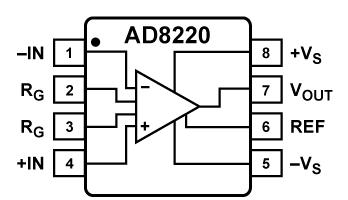

Packages：8-Lead MSOP

產品特性：

Low input currents
10 pA maximum input bias current (B Grade)
0.6 pA maximum input offset current (B Grade)
High CMRR
100 dB CMRR (minimum), G = 10 (B Grade)
80 dB CMRR (minimum) to 5 kHz, G = 1 (B Grade)
Excellent ac specifications and low power

產品應用：

Medical instrumentation
Precision data acquisition
Transducer interfaces
