MAX5386, MAX5388 雙路、256抽頭、易失、低

MAX5386, MAX5388 雙路、256抽頭、易失、低電壓線性變化數字電位器

概述

MAX5386, MAX5388是雙路、256抽頭、易失、低電壓線性變化數字電位器，提供10kΩ、50kΩ以及100kΩ三路端到端電阻。器件采用+2.6V至+5.5V單電源供電，端到端電阻溫度系數低至35ppm/°C。兩款器件均具有SPI?接口。

小尺寸封裝、低電源電壓、低電源電流以及汽車級工作溫度范圍，使得MAX5386/MAX5388成為便攜式消費類產品、電池備份工業設備以及汽車電子產品的理想選擇。

MAX5386包括2個配置成分壓器的數字電位器。MAX5388的一路數字電位器配置為分壓器，另一路數字電位器配置為可變電阻。MAX5386/MAX5388工作在-40°C至+125°C擴展級溫度范圍，分別采用16引腳、3mm x 3mm TQFN或10引腳、3mm x 5mm μMAX?封裝。

關鍵特性

性?? 應用/使用
雙路、256抽頭、線性抽頭
+2.6V至+5.5V單電源供電
極低(< 1μA)的靜態電源電流
10kΩ、50kΩ、100kΩ端到端電阻
SPI兼容接口
上電復位至中間抽頭
-40°C至+125°C工作溫度范圍?

應用/使用

汽車娛樂系統
防撞系統
安全監控/CCTV系統
電視

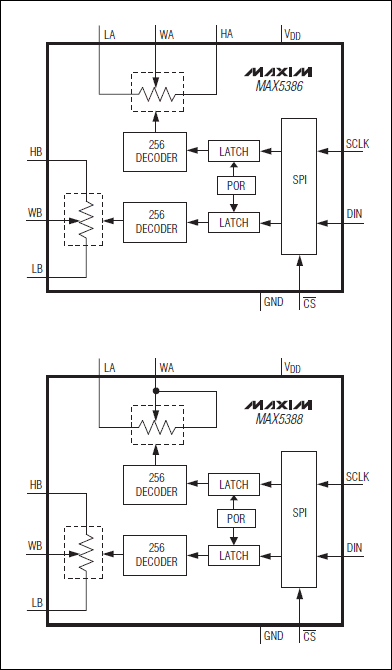

MAX5386、MAX5388：功能框圖
功能框圖
