凌力爾特公司 (Linear Technology Corporation) 推出 LT3518 的 H 級版本。LT3518 是一款 45V、高壓側電流檢測 DC/DC 轉換器，為以恒定電流驅動大電流 LED 而設計。LT3518 具有 3V 至 30V 輸入范圍，瞬態保護電壓可至 40V，使該器件非常適用于多種應用，包括汽車、工業和建筑照明。

H 級版本能以高達150?C? 的結溫工作，相比之下，E 級和 I 級版本的最高結溫均為 125?C。E、I 和 H 級版本的所有電氣性能規格都相同。H 級版本的器件經過測試并保證至 150?C 最高結溫。它們非常適用于汽車和工業應用，而這類應用常遭受高環境溫度。

LT3518 能以標稱的 12V 輸入驅動多達 8 個 300mA 的白光 LED，從而非常適用于汽車顯示器背光照明等應用。LT3518 在 LED 的高壓側檢測輸出電流，能實現降壓、降壓-升壓或升壓型配置。它采用 4mm x 4mm QFN 封裝，在升壓模式可提供高達 90% 的效率。LT3518 提供 True Color PWM??調光，能在高達 3000:1 的調光范圍提供恒定 LED 色彩。就要求不那么苛刻的調光需求而言，CNTRL 引腳可用來提供 10:1 的模擬調光。其固定頻率、電流模式架構確保在很寬的電源和輸出電壓范圍內穩定工作。頻率調結引腳使用戶能在 250kHz 至 2.5MHz 范圍內設定頻率以優化效率，同時最大限度地減小外部組件尺寸。

LT3518HUF 采用 16 引腳 QFN 封裝，有現貨供應，千片批購價為每片 3.79 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT3518。
?

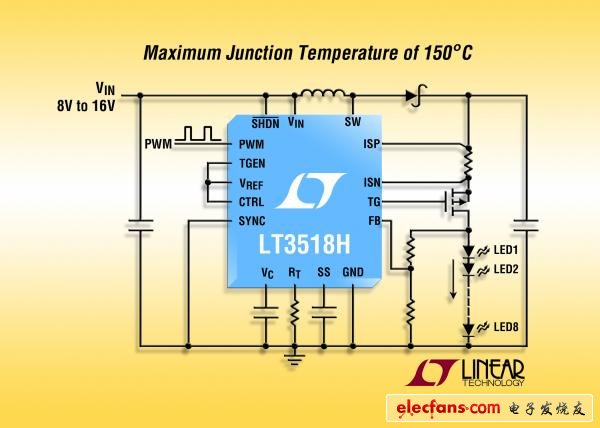

照片說明：45V、2.3A LED 驅動器可提供 150°C 最高結溫

性能概要：LT3518H

·150°C 最高結溫

·3000:1 True Color PWM 調光比

·2.3A、45V 內部開關

·100mV 高壓側電流檢測

·開路 LED 保護

·可調頻率：250kHz 至 2.5MHz

·寬輸入電壓范圍：

o在 3V 至 30V 范圍內工作

o瞬態保護達 40V

·以升壓、降壓和降壓-升壓模式工作

·用于 PMOS LED 斷接的柵極驅動器

·恒定電流和恒定電壓調節

·CTRL 引腳提供 10:1 模擬調光

·低停機電流：<1μA

·纖巧 (4mm x 4mm) 16 引腳 QFN 封裝
