一 、行業背景與國產突破

在DC-DC轉換器領域，無光耦反激轉換器因其簡約、高效、穩定的特性而廣受青睞。然而，長期以來，國內在該領域的技術發展相對滯后，主要依賴進口芯片（如：ADI的LT830X、LT3574、LT3748系列；TI的LM5180、LM2518X系列；美信的MAX17690系列；ROHM的BD7F系列等）。

二、BT5981芯片概覽與核心技術

值得欣慰的是，近年來國產芯片的技術水平與市場競爭力顯著提升，為國產替代提供了有力支撐。貝克微推出的BT5981DC-DC轉換器芯片便是一款性能優異、性價比高的國產替代方案。該芯片采用PSR（PrimarySideRegulation，原邊反饋）技術，具備低功耗、高轉換效率、動態響應良好等優勢，有效保障系統穩定運行。

三、BT5981關鍵特性詳解

原理圖

寬輸入電壓范圍：2.7V至42V。

隔離輸出功率：可提供高達5W的隔離輸出。

集成功率MOS：內部集成1.2A,65V功率MOSFET。

靈活的工作模式：支持不連續模式(DCM)、臨界模式(BCM)和低紋波突發模式(Low-RippleBurstMode)，以適應不同負載需求，優化負載調節并維持高效率，同時最大限度減小輸出電壓紋波。

簡化外圍設計：無需輔助繞組或光耦即可實現輸出調節：

通過SW引腳采樣隔離反射電壓來穩定輸出。

輸出電壓可通過調整RFB引腳電阻進行配置。

完善的保護功能：提供短路保護(SCP)等多種保護機制。

集成度高：內置補償和軟啟動電路，顯著減少外部元件數量。

封裝：采用SOT23-5封裝

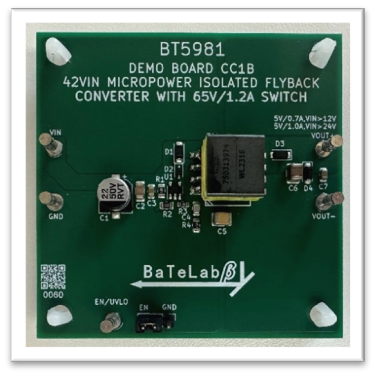

四、典型應用電路(DEMO)與測試結果(測試結果參考)

DEMO電路核心參數：

輸入電壓范圍：10V-32V（TYP:24V）

輸出電壓：5V

輸出功率：輸出功率隨輸入電壓升高而增強（最大5W）。

待機功耗：在典型輸入電壓24V條件下，待機輸入電流<950μA（典型值）。

可通過更換預設計的不同變壓器，輕松修改電路以適應多樣化的應用場景。

輸出端可并聯一個穩壓二極管（齊納二極管），將輸出電壓鉗位在約5V，或者可使用一個1kΩ假負載電阻。

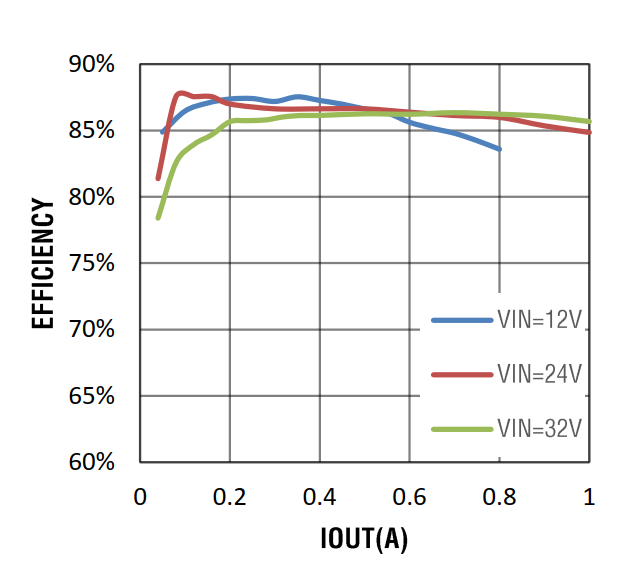

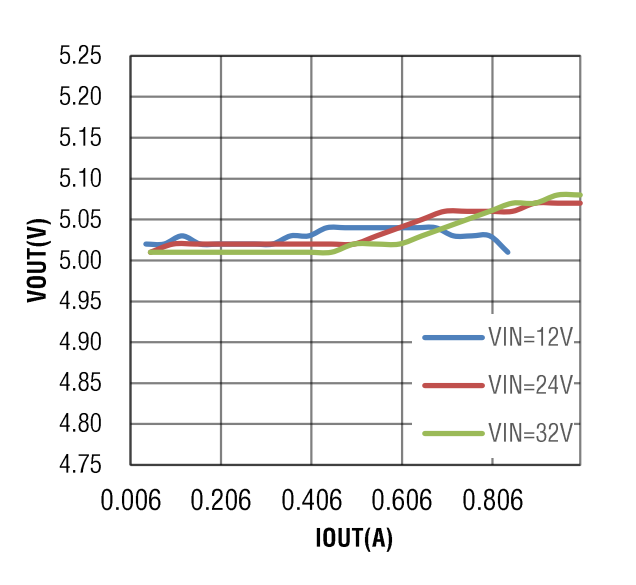

效率曲線負載調整率

五、核心價值：優異的進口替代方案

直接替代性：BT5981可直接替代ADI的LT8301芯片。

綜合優勢：在保持高性能的同時，具備更具競爭力的成本優勢。

市場契合：能夠更好地滿足國內廠商的應用需求。
