在設計過流保護電路中選擇合適的PTC熱敏電阻時，需要考慮以下幾個關鍵因素：

保持電流：
- 定義：這是PTC在室溫（通常25°C）下允許長期通過而不會觸發保護動作的最大穩態電流。這是選擇PTC最重要、最基礎的關鍵參數。
- 選擇原則：
  - 選擇PTC的保持電流必須大于或等于被保護電路在正常工作條件下的最大穩態電流。
  - 安全裕量：為了確保穩定可靠，建議選擇的保持電流比實際最大工作電流高20% - 50%。例如，如果電路最大工作電流是500mA，應選擇保持電流在600mA到750mA的PTC。
  - 環境溫度考慮：如果PTC工作環境溫度較高（>25°C），其有效保持電流會降低（PTC對溫度更敏感）。此時需要選擇更高保持電流規格的PTC（或參考制造商的降額曲線）。反之，低溫下保持電流會稍高于標稱值。
動作電流：
- 定義：PTC在特定條件下（環境溫度、電壓）開始發生顯著電阻增加（通常說“跳閘”或“動作”）所需的最小電流。
- 選擇原則：
  - 確保所選PTC的動作電流小于電路可能出現的最大故障電流。故障電流越大，PTC動作越迅速。
  - 動作電流和動作時間通常由制造商提供關系曲線，需要根據你對保護響應速度的要求來選擇。
額定電壓：
- 定義：PTC在保護狀態下（高阻狀態）所能承受的最大工作電壓（AC或DC）。
- 選擇原則：
  - 必須大于或等于被保護電路中的最大可能電壓，包括異常情況下的浪涌或電源波動。
  - 安全裕量：建議有至少20%的裕量。例如，如果電路最高工作電壓是24V，應選擇額定電壓至少為30V或更高的PTC。
最大故障電流/功率耗散能力：
- 定義：PTC在保護狀態下能夠安全承受而不損壞的最大電流或最大耗散功率。
- 選擇原則：
  - 必須確保所選PTC的最大承受電流或功率大于電路中預期出現的最大故障電流或該電流在PTC高阻狀態（需估算）下產生的功率。這是PTC自身安全的關鍵參數。
動作時間：
- 定義：當過流發生時，PTC電阻值從低阻態（毫歐級別）跳變到高阻態（歐姆/千歐級別）達到限制電流效果所需的時間。
- 選擇原則：
  - 必須小于被保護元件（如IC、導線、MOSFET等）能夠承受該過流而不損壞的最大允許時間。
  - 動作時間取決于過流大小和環境溫度。過流越大，環境溫度越高，動作越快。參考制造商提供的電流-時間曲線。需要根據電路中最薄弱元件的要求選擇具有合適響應速度的PTC。
尺寸與封裝：
- 選擇原則：
  - 需滿足PCB布局的空間要求（貼片SMD或直插TH）。
  - 尺寸通常與其額定功率耗散能力有關：尺寸越大，耐受故障電流能力和功率耗散能力通常越強。
電阻值：
- 初始電阻：PTC在室溫、未觸發狀態下的電阻值。應足夠小，以免在正常工作時產生明顯的電壓降或功率損耗。通常為毫歐級。
- 跳閘后電阻：PTC在保護狀態下的電阻值。這個值決定了在保護狀態下能多大程度地限制故障電流。需要足夠大才能有效限流。
溫度特性與自恢復能力：
- 了解在正常工作溫度范圍內PTC的特性變化（保持電流/動作電流會隨環境溫度變化）。
- 確保在故障排除后（過流消失），PTC能充分冷卻并在合理時間內恢復到低阻狀態（即自恢復）?；謴?fù)時間也與環境溫度和PTC散熱條件有關。

總結選擇步驟

確定電路參數：
- 正常工作最大穩態電流 (I_max)。
- 可能出現的最大故障電流 (I_fault-max)。
- 電路工作電壓 (V_work)，考慮異常最高電壓 (V_max)。
- 環境溫度范圍。
- 保護所需的最大響應時間。
- 安裝空間限制。
初選保持電流：
- I_hold ≥ I_max * (1.2 - 1.5) // 增加20%-50%裕量。
- 考慮溫度影響（高溫下調低，低溫下維持）。
檢查動作電流與時間：
- 確保I_trip < I_fault-max。
- 在最大環境溫度和可能的故障電流下，檢查廠商提供的動作時間曲線，是否快于保護對象要求的時間。
檢查額定電壓：
- V_rating ≥ V_max * 1.2 // 增加20%裕量。
檢查最大承受故障電流/功率：
- 確認所選型號的I_{max withstand} > I_fault-max 或 P_d(max) > I_fault-max2 * R_trip (估算值)。
檢查尺寸和封裝：
- 空間是否足夠？
- 功耗、耐流能力是否與尺寸匹配？
檢查電阻值：
- 初始R是否夠低（是否會產生過大壓降）？
- 跳閘后R是否夠高（是否能有效限流到可接受水平）？
考慮環境因素：
- 高低溫特性是否滿足要求？
- 有無振動、濕度等特殊要求？
仿真與實測驗證：
- 在最終設計中，最好能用實際電路或仿真測試PTC在正常工作和各種故障情況下的表現（動作時間、限流效果、溫升、恢復時間等），確保設計可靠。

關鍵提示：務必仔細閱讀所選PTC型號的詳細規格書（Datasheet），里面提供了準確的應用參數、降額曲線、動作特性曲線等。PTC的選擇本質上是電流、電壓、時間、溫度、尺寸之間的平衡。沒有完美的選擇，只有最適合特定應用要求的選擇。

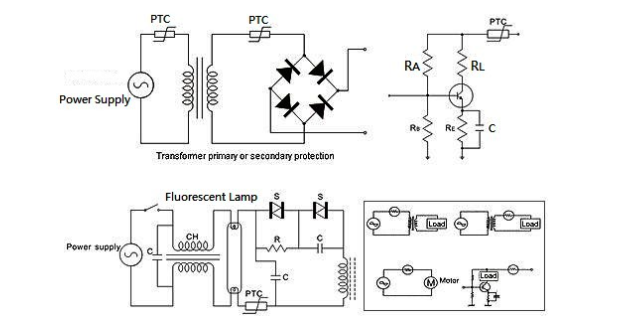

詳解PTC熱敏電阻在過流保護中的應用原理

當電路處于正常狀態時，通過PTC熱敏電阻進行過流保護的電流小于額定電流。PTC熱敏電阻處于正常狀態，電阻小。當電路發生故障時，電流大大超過額定電流，PTC熱敏電阻突然發熱，呈現高阻抗?fàn)顟B(tài)，使電路相對“關斷”，以保護電路不被損壞。排除故障時，PTC熱敏電阻會自動返回低阻抗?fàn)顟B(tài)，電路恢復正常工作。
