大家知道，充電樁是給電動汽車”加油”的充電設施，學名叫“非車載充電機”。充電樁又分為交流充電樁和直流充電樁，那么交流樁和直流樁又有什么不同呢？

　　一、什么是充電樁

　　充電樁其功能類似于加油站里面的加油機，可以固定在地面或墻壁，安裝于公共建筑（公共樓宇、商場、公共停車場等）和居民小區停車場或充電站內，可以根據不同的電壓等級為各種型號的電動汽車充電。充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電。

　　充電樁目前分為交流充電樁和直流充電樁。交流樁輸出單相/三相交流電通過車載充電機轉換成直流電給車載電池充電，功率一般較小（有7kw、22kw、40kw等功率），充電速度一般較慢，故一般安裝在小區停車場等地。

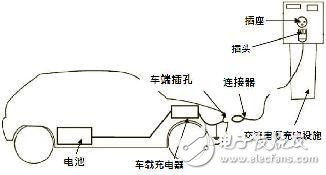

　　圖1 交流充電示意圖

　　直流充電樁（或稱非車載充電機）則是直接輸出直流電給車載電池進行充電，功率較大（有60kw、120kw、200kw甚至更高），充電速度較快，故一般安裝在高速公路旁的充電站。

　　圖2 直流充電示意圖

　　那么從樁的外觀怎么判斷一個樁是直流樁還是交流樁呢？

　　一般來說，直流充電樁體型比較粗獷（由于內部有一定數量的AC-DC電源模塊，功率越高，模塊數量越多，樁體越大），交流充電樁比較嬌小。更明顯的一點差別是：其槍頭（充電線路）不一樣，直流充電樁是9線插頭，而交流充電樁是7線插頭。

　　二、直流充電樁的充電線路

　　圖3 直流充電示意圖

　　如上圖，直流充電樁輸出由9根線組成，分別是：

　　l直流電源線路：DC+、DC-;

　　l設備地線：PE;

　　l充電通信線路：S+、S-;

　　l充電連接確認線路：CC1、CC2;

　　l低壓輔助電源線路：A+、A-。

　　直流充電樁就是通過這9根線給電動汽車進行充電，詳細的充電流程我們將在后續的文章進行介紹。

　　三、交流充電樁的充電線路

　　如上圖，交流充電樁輸出由7根線組成，分別是：

　　l交流電源線路：L1、L2、L3;

　　l設備地線：PE;

　　l中線：N;

　　l連接確認線路：CC;

　　l控制引導線路：CP。

　　交流充電樁就是通過這7根線給電動汽車進行充電。
