在這篇文章中，筆者將介紹各種不同型態的 3D IC 技術，由最簡易的開始到目前最先進的解決方案。不過當我們開始探討3D IC，第一件事情就是要先問自己：「我們是想要透過3D達成什么目的？」這個問題并不無厘頭，因為3D對不同的人來說可能代表的東西也不同。

　　舉例來說，3D IC的初期型態之一（目前仍應用于一些特定領域），是將功能相同的裸晶──如記憶體──結合在一起，形成3D堆疊，再由兩側繞線連結，最后以系統級封裝（system-in-package，SiP）的外觀呈現。雖然下面的圖里畫的晶片堆疊看起來有點高瘦也不太美麗，但其實每顆裸晶厚度只有0.7mm （甚至可研磨至厚度僅0.2mm）。

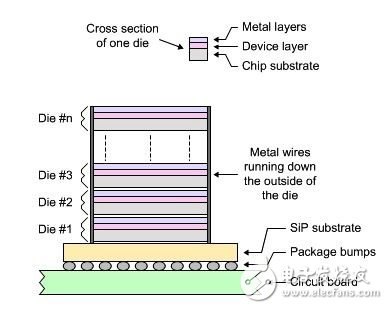

　　從兩側連結的3D晶片堆疊

　　另一種常見的方式是在采用覆晶（flip-chip）技術的SiP基板上先放一顆裸晶，然后再將第二顆裸晶以打線接合方式放在最頂端，如下圖；但這兩種技術雖然都非常高明，在筆者的心目中還達不到 3D IC 的等級。

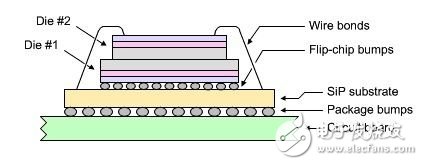

　　簡易的 3D IC / SiP

　　傳統2D IC與SiP

　　接著的討論如果我們不謹慎一些，事情可能就會變得有些棘手，所以讓我們一步步來；首先，退回去想想在傳統的2D IC與SiP階段，裸晶與或是晶粒是放置在單一平面的封裝內。傳統2D IC的配置方法常是如下圖：

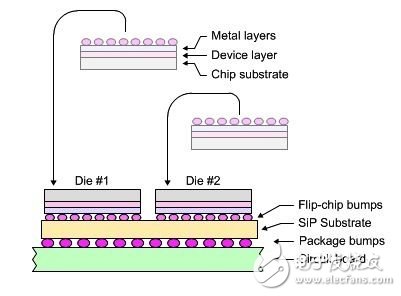

　　傳統2D IC與SiP

　　為了簡單起見，我們在上圖的SiP只放了兩顆晶粒，但當然實際情況也可能是有更多顆的；此外在圖中我們是假設晶粒是以覆晶技術（有時候也可能用打線）放置在SiP基板上。在這個例子里，覆晶錫鉛凸塊（solder bump）的直徑約只有100μm。

　　而我們也假設該SiP基板是一種層壓板（laminate），那是一種小型、精細的印刷電路板，有銅軌與包含一定數量軌道層（tracking layer）的銅通孔。這種形式的SiP技術實在令人印象深刻，SiP基板上的軌道尺寸比矽晶粒上的軌道要大得多，這種尺寸上的差異會影響性能與功耗。此外SiP基板上尺寸較大的軌道會導致繞線壅塞，使得裸晶與裸晶之間的連結數量受限。

　　結合TSV的被動上主動式3D IC /SiP

　　再往上把復雜度提升一個等級，就是在SiP基板與晶粒之間放置矽中介層（interposer），如下圖所示，矽中介層具備矽穿孔（TSV），連結上方與下方表面的金屬層。有人將這種技術稱為2.5D，因為矽中介層算是被動元件，也就是不承載像電晶體那樣的主動元件；但這種方式也并非罕見，可稱之為被動上的主動式（active-on-passive） 3D IC /SiP。

　　結合TSV的被動上主動式3D IC/SiP

　　在這個例子里，晶粒以直徑約10μm的微凸塊與矽中介層接觸，同時矽中介層以直徑約100μm的常規覆晶凸塊與SiP基板接觸。矽中介層正面與背面金屬層（兩邊都有可能是多層金屬）上的軌道，是以與矽晶片上的軌道相同之制程所制作。

　　雖然上圖里的矽中介層與晶?？雌饋碛悬c矮胖，但請注意它不是等比例畫的，實際上晶粒與矽中介層的厚度只有0.2mm到0.7mm左右。Xilinx的Virtex-7 2000T 就是一款4顆FPGA晶粒連結矽中介層的元件，支援相鄰晶粒之間約達1萬的連結線。

　　被動上的主動式3D IC / SiP 技術優點，在它是由傳統2D IC / SiP 演進而來，在容量與性能方面有大幅的提升；該技術在良率上也有優勢，因為要制作多個小型晶粒，會比制作單一大型晶粒來得簡單。但其主要缺點則是要完成以上所有程序并不那么容易。

　　結合TSV的主動上主動式3D IC /SiP

　　再進一個等級的技術是主動上主動式（active-on-active） 3D IC / SiP，其中至少有一顆晶粒是與另一顆晶粒疊放在一起，下方的那顆是采用TSV技術，讓上方的晶粒與下方晶粒、SiP基板通訊。如下圖。因此舉例來說，我們可能有一顆記憶體晶粒連著一顆邏輯晶粒，或是一顆類比/RF晶粒與一顆數位邏輯晶粒連再一起…等等。

　　采用TSV的簡易主動上主動式3D IC / SiP

　　上圖顯示的是簡單的配置法，可能在不久的將來，我們就能看到更多顆晶粒以TSV堆疊在一起，以及數群晶粒利用矽中介層相互連結，然后這些全部都在單一SiP封裝中，如下圖；這看起來可能有點像是紐約市的大樓群，但如我們先前一再強調，那些晶粒與矽中介層的厚度都只有0.2mm至0.7mm，整個封裝會比你想像的小很多。

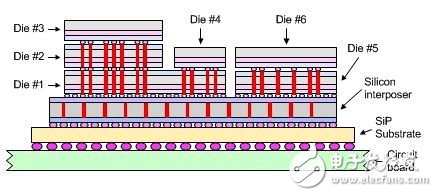

　　復雜度更高的3D IC / SiP

　　看了這么多 3D IC 技術，你可能好奇這個市場到底有多大？根據市場研究機構Yole Developpement的2012年報告，2011年采用TSV技術，以3D IC或3D-WLCSP形式制作的元件（包括CMOS影像感測器、環境光感測器、功率放大器、RF或MEMS慣性感測器等）市場規模約27億美元，在整體半導體市場占據約9%，而估計到2017年將成長至400億美元。
