用W317組成的電視機慢啟動應用線路圖

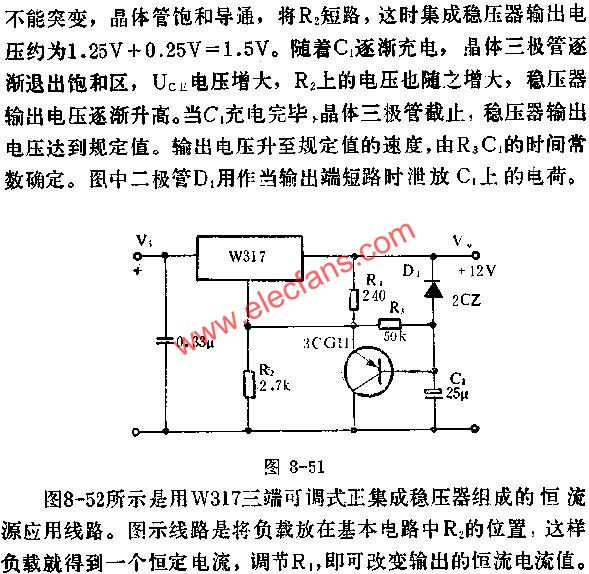

圖中所示是用W317三端可調式正集成穩壓器組成的電路機慢啟動應用線路.圖示線路中R2上并聯了一只PNP型晶體三極管,一只電容和電阻R3.電路在接通電源時,由于C1上的電壓
