高速吹風筒的工作原理是基于專業直流無刷電機高轉速達10萬-20萬轉以上產生大風量來快速吹干頭發，同時，通過電機和扇葉一體化設計，實現輕巧便攜的外形。

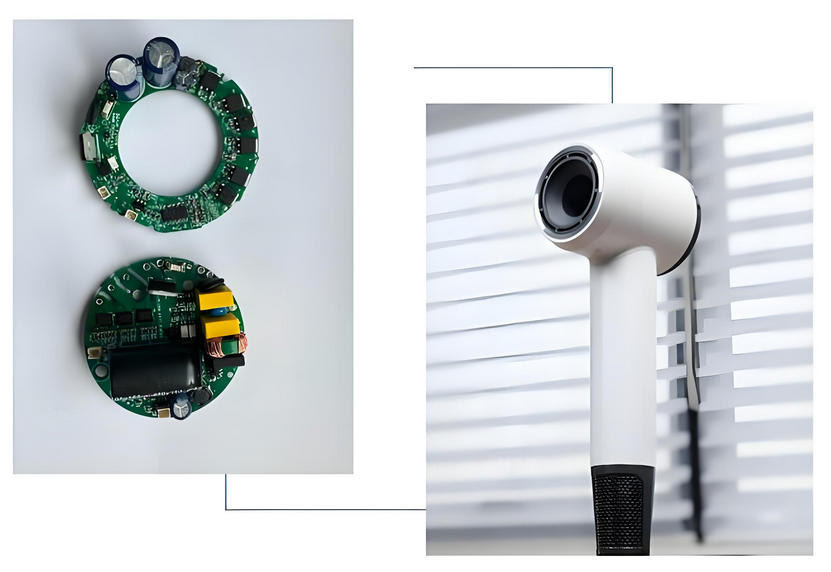

中微半導體(深圳)股份有限公司(以下簡稱：中微半導 股票代碼：688380)針對高速風筒市場，推出基于CMS32M6710的24萬轉高速風筒整體解決方案，方案滿足高速吹風筒多種應用場景，并基于客戶需求提供定制化解決方案，方便開發人員快速導入和節省項目開發周期。

整體方案優勢

>系統：穩定可靠，性價比高

> 安規：傳導GB4343，實驗室余量7dB

> 配套：MCU、驅動、軟件、BOM清單成套支持

> 算法：先進控制算法，賦能系統穩、準、快

CMS32M6710性能特點

Arm Cortex-M0+內核，主頻72MHz

內置±1.5%高精度內振

集成4路帶前級濾波、帶采保可編程差分PGA

含1路DAC、2路比較器、高精度基準電壓、1.2Msps ADC

滿足兩對極電機高達每分鐘24萬電轉速算力需求

精簡外部元件，降低整體BOM成本

多重保護功能包括IEC60730 ClassB安規認證、過壓、過溫等

CMS32M6710高速風筒方案性能特點

集成12Bits高速ADC，多路可編程PGA，精簡外圍電路

無感FOC、單/雙電阻控制方式

自收斂直接閉環啟動算法，適應不同負載啟動，100%啟動成功

順逆風啟動效果優良，啟動快速平穩，無失步

相電流平滑補償算法，運行平穩噪音低

小母線電容算法，降低母線電容容值

恒轉速/恒功率控制

應用原理框圖

開發支持

啟動波形

直接閉環啟動，100%成功率

啟動快速，可靠

起步手感柔和，平順

高速24W轉運行波形

小母線電容算法

運行平穩，噪音低

算法調試支持

為幫助客戶快速啟動設計，中微半導同時針對高速風筒應用開發提供成熟控制算法支持。該FOC控制算法支持包含硬件檢測算法，通過電機反饋信號，實時檢測電機轉子所在位置，并根據位置信息進行精準控制，運行效率高;且算法無需使用位置傳感器，有效減少硬件成本，開發人員也無需編程即可進行電機調試，修改電機參數及運行參數，即可靈活軟件設計幫助快速達成量產。

其他配套支持針對高、中、低端市場提供高性價比整體解決方案

提供風筒演示板進行功能測試驗證

提供芯片、電路圖、原理圖、BOM等完整硬件參考設計資料和已開發好的算法軟件庫

方案滿足認證要求、可協助客戶做產品認證

關于中微

中微半導體(深圳)股份有限公司(688380.SH)成立于2001年，是一家以MCU為核心的平臺型芯片設計公司，專注于數?；旌闲盘?hào)芯片、模擬芯片的研發、設計與銷售。主要產品包括8位及32位MCU、SoC、ASIC及功率器件等，廣泛應用于家用電器、消費電子、工業控制(含無刷電機控制)和汽車電子等領域。
