1 案例說明

1. 設置網關采集歐姆龍PLC數據
2. 把采集的數據轉成profinet IO協議轉發給其他系統。

2 VFBOX網關工作原理
VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

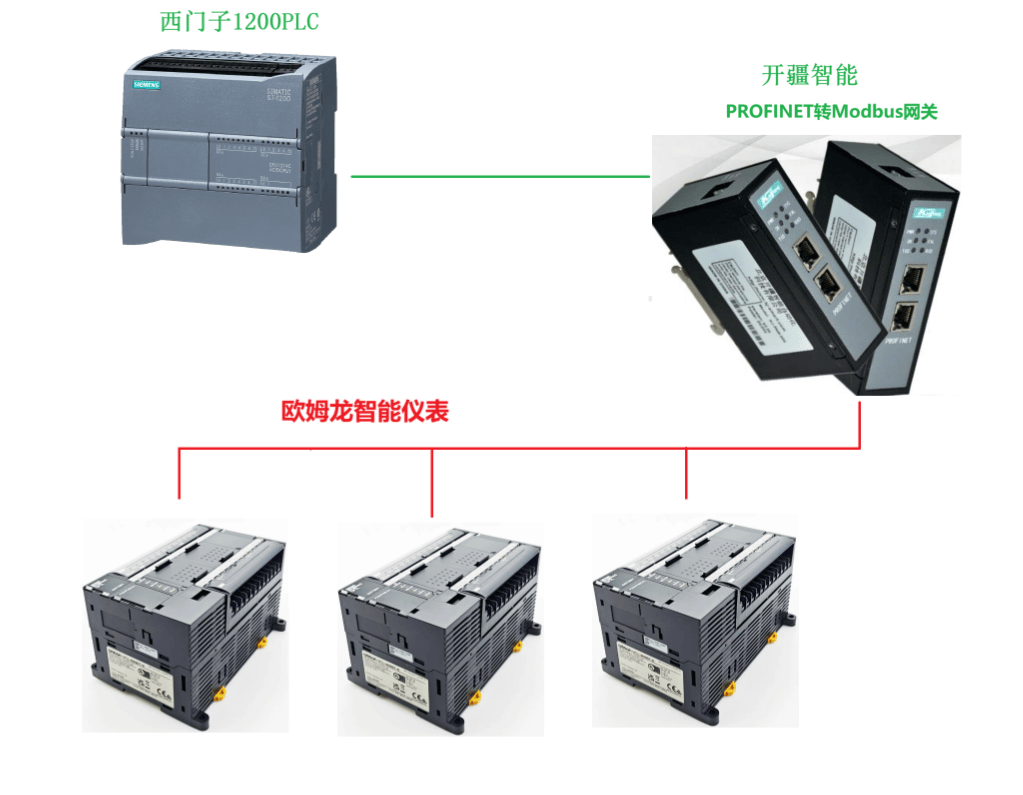

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

3 準備工作

1. 仰科網關。支持采集歐姆龍PLC數據，profinet IO協議轉發。
2. 電腦。IP設置成192.168.1.198，和網關在同一個網段。
3. 網線、12V電源。

4 網關采集歐姆龍PLC數據

1. 打開vfbox studio軟件，點擊新建工程，點擊“新建設備”?？蛇x的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.
2. 網關可采集多種歐姆龍PLC型號的數據，F(xiàn)INS（網口，串口）系列，NJ/NX（網口）系列等。
3. FINS（網口，串口）支持以下幾種類型：

4. NJ/NX（網口）支持以下幾種類型

5. 以下以連接FINS CP型號為例說明。網關用網線連接到PLC。

6. 輸入設備名稱

7. 選擇連接類型

8. 輸入PLC的IP地址和端口

9. 輸入FINS網絡參數

10. 新建一個標簽，采集一個數據。

11. 配置完成后點擊菜單“下載”，把工程下載到網關里。
12. 點擊菜單“查看數據”，查看網關采集到的數據。


5 用profinet IO協議轉發數據

1. 點擊菜單 Profinet IO。啟用設置成Yes。

2. 把數據分別加到Input Module和Output Module下。Input Module是網關發送給PLC的數據。Output是PLC發送給網關的數據。

3. 設置完成后，點擊“下載”，把工程下載到網關中，則網關啟動了Profinet IO功能。
4. 下載完成后，點擊“Generate GSDML File”生成GSD文件，導入到其他設備中組態。先點擊下載工程，再生成GSD文件。

5. 導入到博途時，需要把下面兩個地方的時間設置成如下的值，或者比圖中的設置值更大。

6. 博途中要“手動”設置網關IP地址和網關的名稱。取消選中“自動生成profinet設備名稱”

7. 加了設備后，要添加Input Module,Output Module


6 案例總結
使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1. 不需要修改設備里的程序。
2. 不影響設備原有的工作方式和功能。
3. 只需要簡單的配置就可以實現功能需求。
4. 設備長期穩定工作。
5. 網關運行架構如下
