在電子電路領域，覆銅陶瓷基板因其優異的電氣性能和機械性能而得到廣泛應用。其中，DPC（直接鍍銅）、AMB（活性金屬釬焊）和DBC（直接覆銅）是三種主流的覆銅陶瓷基板技術。本文將詳細對比這三種技術的特點、優勢及應用場景，幫助企業更好地選擇適合自身需求的覆銅陶瓷基板。

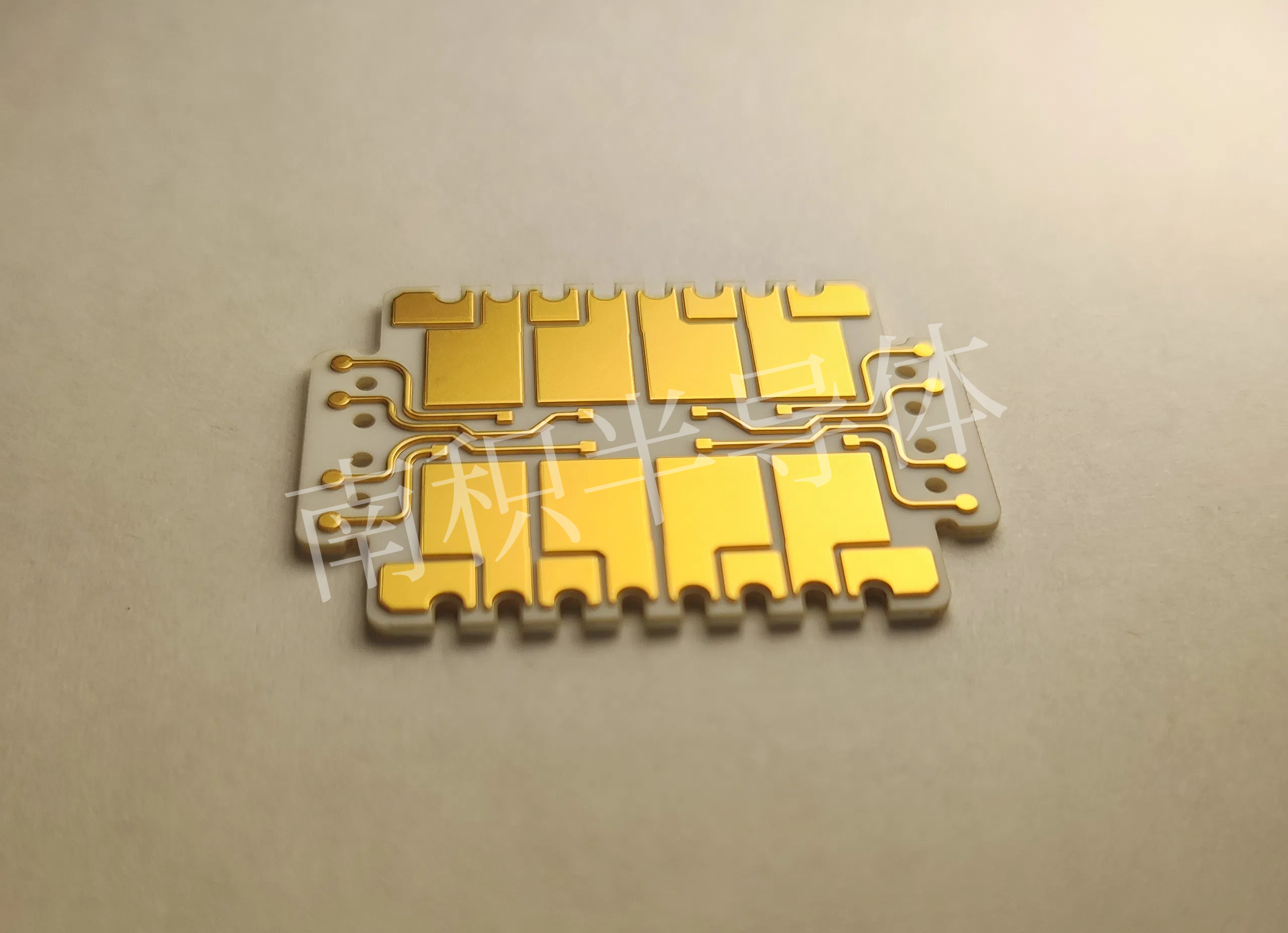

DPC陶瓷覆銅基板|DPC陶瓷電路板|陶瓷PCB-南積半導體

1.技術特點對比

（1）DPC（直接鍍銅）

工藝原理：DPC采用電鍍工藝在陶瓷表面沉積銅層，通過磁控濺射、圖形電鍍等方式實現陶瓷表面金屬化。

特點：

高精度：DPC技術能夠制作出精細線路，適用于對電路復雜度要求高、空間緊湊的領域。

薄型化：DPC基板通常較薄，有助于實現電子器件的三維封裝與集成。

低溫制備：DPC工藝在300°C以下進行，避免了高溫對基片材料和金屬線路層的不利影響。

（2）AMB（活性金屬釬焊）

工藝原理：AMB通過活性金屬焊料實現銅層與陶瓷的冶金結合，大幅提升界面強度。

特點：

高可靠性：AMB基板具有優異的抗熱疲勞能力和熱循環壽命，適用于高溫、高振動環境。

高熱導率：AMB技術能夠有效降低熱阻，提高散熱性能。

高結合強度：AMB基板的銅層結合力高，通常在18n/mm以上。

（3）DBC（直接覆銅）

工藝原理：DBC通過高溫將銅箔直接燒結在陶瓷表面，形成復合基板。

特點：

結構簡單：DBC工藝成熟，易于實現大規模生產。

成本可控：相較于AMB和DPC，DBC的成本相對較低。

均衡性能：DBC基板具有均衡的導熱性和電氣性能，適用于中高功率場景。

DPC陶瓷覆銅基板|DPC陶瓷電路板|陶瓷PCB-南積半導體

2.應用場景對比

DPC

應用領域：激光雷達、高精度傳感器、5G通訊、工業射頻、大功率LED、混合集成電路等。

優勢：DPC技術能夠滿足這些領域?qū)﹄娐窂碗s度、空間緊湊性和精度的要求。

AMB

應用領域：新能源汽車電驅系統、超高壓充電樁、軌道交通、風力發電、光伏、5G通信等。

優勢：AMB基板的高可靠性、高熱導率和抗熱疲勞能力使其成為這些高溫、高振動、高功率密度場景的理想選擇。

DBC

應用領域：工業變頻器、光伏逆變器、戶用儲能等。

優勢：DBC基板在中高功率場景中表現出色，且成本可控，適合成本敏感型項目。

3.選擇建議

在選擇覆銅陶瓷基板時，企業應根據自身需求綜合考慮功率等級、環境應力和系統集成度等因素。對于超高壓、大電流場景，AMB基板是首選；對于中高功率且成本敏感的項目，DBC基板是不錯的選擇；而對于低功率、高集成需求的領域，DPC基板則更具優勢。
