INA237 是一款超精密數字功率監控器，配備專為電流檢測應用而設計的 16 位 Δ-Σ ADC。該器件可跨共模電壓支持范圍為 -0.3V 至 +85V 的電阻式分流器感測元件測量 ±163.84mV 或 ±40.96mV 的滿量程差分輸入。

數據手冊：*附件：INA237 具有警報功能的、85V、16 位、I2C、輸出電流 電壓 功率監控器技術手冊.pdf

INA237 報告電流、總線電壓、溫度 和功率，同時在后臺執行所需的計算。集成的溫度傳感器用于裸片溫度測量的精度為 ±1°C，并可用于監測系統環境溫度。

INA237 采用低溫漂和增益漂移設計，以使此器件可用于在制造過程中不進行多溫度校準的精密系統。此外，非常低的失調電壓和噪聲允許在 A 至 kA 感測應用中使用，并在感應分流器元件上提供寬的動態范圍而不會產生顯著的功率損耗。該器件的低輸入偏置電流允許使用較大的電流檢測電阻器，從而能夠提供微安級的精確電流測量。

該器件允許選擇從 50μs 到 4.12ms 的 ADC 轉換時間以及從 1x 到 1024x 的采樣平均值，這有助于進一步降低測量數據的噪聲。

特性
? 高分辨率、16 位 Δ-Σ ADC
? 電流監控精度：
– 失調電壓：±50μV（最大值）
– 失調漂移：±0.02μV/°C（最大值）
– 增益誤差：±0.3%（最大值）
– 增益誤差漂移：±50ppm/°C（最大值）
– 共模抑制：120dB（最小值）
? 電源監控精度：
– 1.6% 滿量程，–40°C 至 +125°C（最大值）
? 快速警報響應：75μs
? 寬共模范圍：-0.3 V 至 +85 V
? 總線電壓感應輸入：0 V 至 85 V
? 分流器滿量程差分范圍：
±163.84mV/±40.96mV
? 輸入偏置電流：2.5nA（最大值）
? 溫度傳感器: ±1°C（25°C 時為最大值）
? 可編程轉換時間和平均值計算
? 2.94MHz 高速 I2C 接口，具有 16 引腳可選地址
? 在 2.7V 至 5.5V 電源電壓下工作：
– 工作電流：640μA（典型值）
– 關斷電流：5μA（最大值）

引腳配置和功能

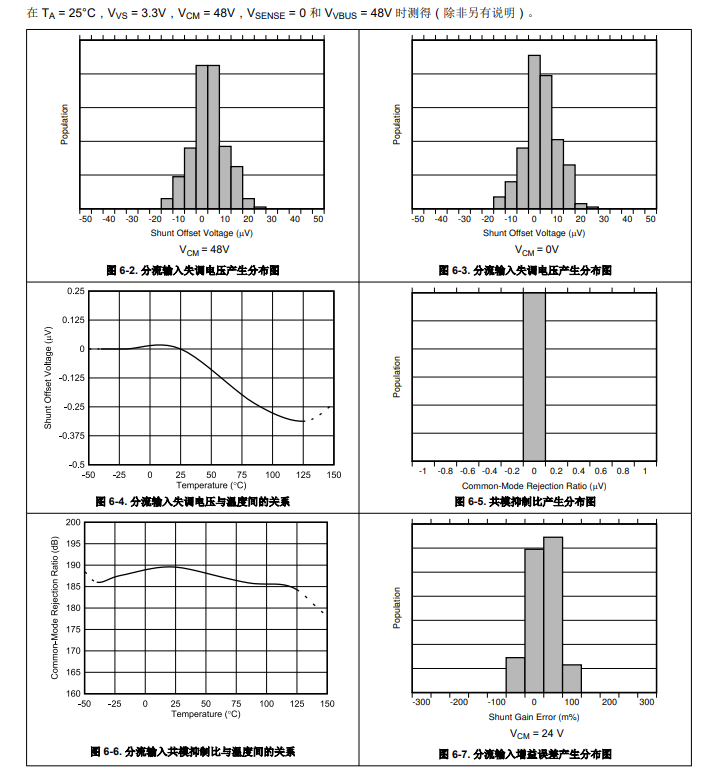

典型特性

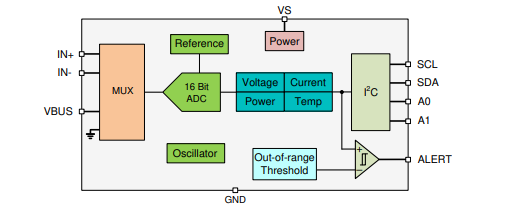

功能方框圖

應用
? 直流/直流轉換器和功率逆變器
? 工業電池組
? 以太網供電 (PoE)
? 電信設備
? 企業級服務器

典型應用

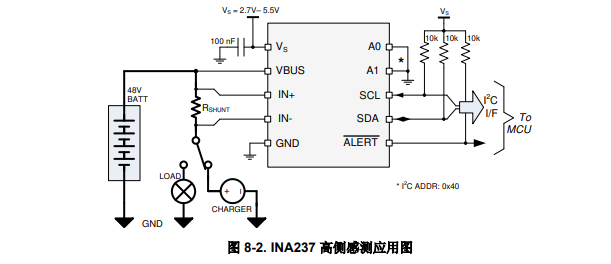

INA237 的低失調電壓和低輸入偏置電流允許精確地監測寬范圍內的電流。若要以高分辨率精確地監測電流，所選分流電阻值應能夠產生接近最大允許差分輸入電壓范圍（根據寄存器設置，為 ±163.84mV 或 ±40.96mV）的感測電壓。高側配置中用于監測電流的電路如圖 8-2 所示。
