INA226 是具有 I2C? 或 SMBUS 兼容接口的電流分流器和功率監測器。該器件同時監控分流壓降和總線電源電壓。可編程校準值、轉換時間、和均值計算，與一個內部乘法器相組合，實現電流值（安培）和功率值（瓦）的直接讀取。

數據手冊：*附件：INA226 具有警報功能的、36V、16 位、超精密I2C輸出電流電壓功率監控器技術手冊.pdf

INA226 可在 0V 至 36V 的共模總線電壓范圍內感測電流，與電源電壓無關。該器件由一個 2.7V 至 5.5V 的單電源供電，汲取 330μA 的典型電源電流。該器件的額定工作溫度范圍為 –40°C 至 125°C，I2C 兼容接口上具有多達 16 個可編程地址。

特性
? 感測的總線電壓范圍：0V 至 36V
? 高側或低側檢測
? 報告電流、電壓和功率
? 高精度：
– 增益誤差：0.1%（最大值）
– 失調電壓：10μV（最大值）
? 可配置均值計算選項
? 16 個可編程地址
? 由 2.7V 至 5.5V 電源供電
? 10 引腳 DGS (VSSOP) 封裝

引腳功能和配置

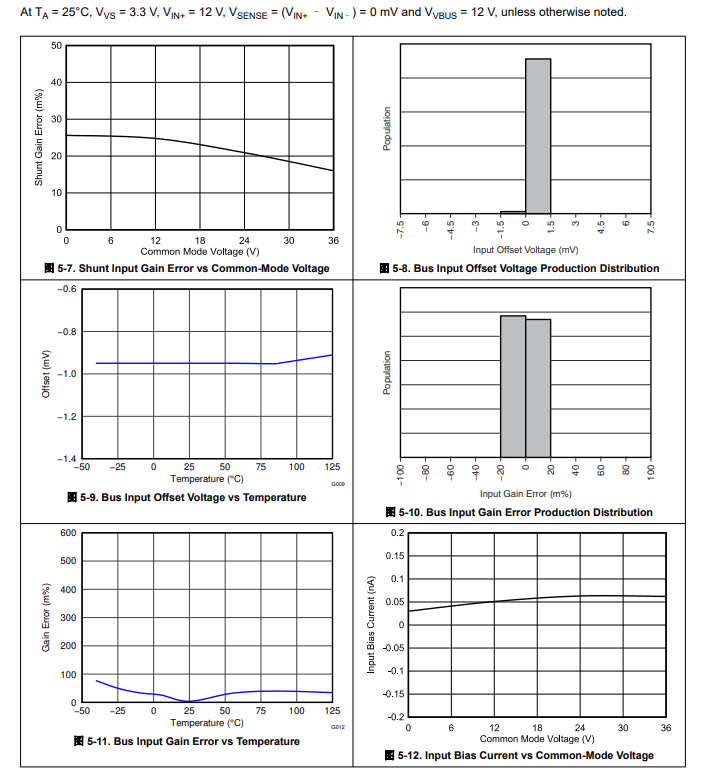

典型特性

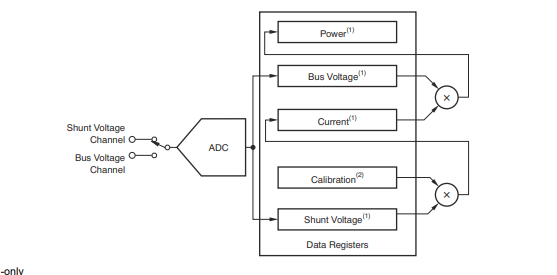

功能方框圖

應用
? 機架式服務器
? 無線基礎設施
? 高性能計算
? 電源管理
? 電池監控器和平衡器
? 電源
? 測試設備
