UC1854 為電源系統提供有源功率因數校正，否則這些系統將從正弦電源線中汲取非正弦電流。該器件實現了構建電源所需的所有控制功能，能夠最佳地利用可用的電源線電流，同時最大限度地減少線路電流失真。為此，UC1854 包含一個電壓放大器、一個模擬乘法器和分頻器、一個電流放大器和一個固定頻率 PWM。

此外，UC1854 還包含一個兼容功率 MOSFET 的柵極驅動器、7.5V 基準、線路預期器、負載使能比較器、低電源檢測器和過流比較器。
*附件：UCx854 高功率因數前置穩壓器 數據表.pdf

UC1854 使用平均電流模式控制來實現穩定和低失真的固定頻率電流控制。與峰值電流模式不同，平均電流控制可精確保持正弦線路電流，無需斜率補償，并且對噪聲瞬變的響應最小。

UC1854 的高參考電壓和高振蕩器幅度將噪聲靈敏度降至最低，而快速 PWM 元件允許 200 kHz 以上的斬波頻率。UC1854 用于單相和三相系統，線路電壓為 75 V 至 275 V，線路頻率范圍為 50 Hz 至 400 Hz。為了減輕為該器件供電的電路的負擔，UC1854 具有低啟動電源電流。

這些器件采用 16 引腳塑料和陶瓷雙列直插式封裝，以及各種表面貼裝封裝。

特性

• 控制升壓 PWM 至 0.99 功率因數
• 將線路電流失真限制為 < 5%
• 全球運行，無需開關
• 前饋線路調節
• 平均電流模式控制
• 低噪聲靈敏度
• 低啟動電源電流
• 固定頻率 PWM 驅動
• 低偏移模擬乘法器和分頻器
• 1A 圖騰柱柵極驅動器
• 精密電壓基準

參數

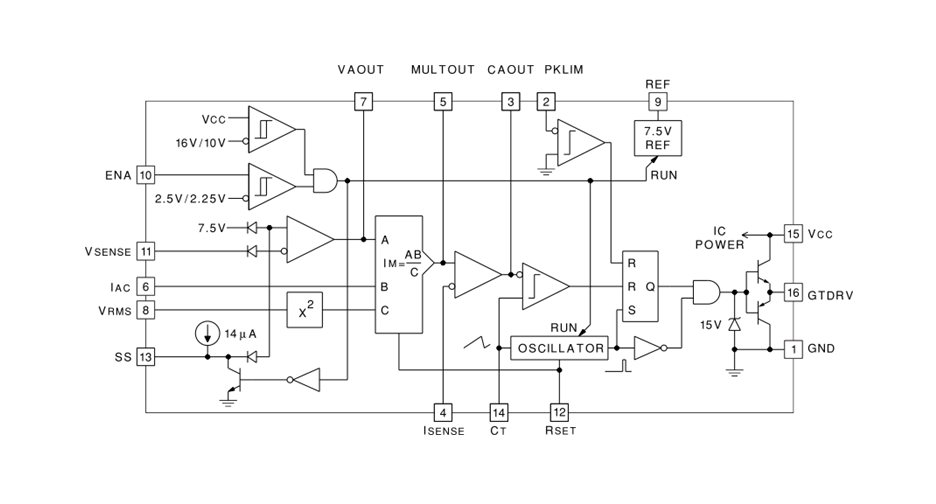

方框圖

一、產品概述

• ?型號?：UC1854, UC2854, UC3854
• ?類型?：高功率因數前置穩壓器
• ?應用?：離線AC-DC轉換器、醫療、工業、電信和IT電源供應、不間斷電源（UPS）、家用電器等

二、主要特性

• ?控制Boost PWM?：實現高達0.99的功率因數
• ?限制線路電流失真?：小于5%
• ?全球適用?：無需切換即可在世界各地使用
• ?前饋線路調節?
• ?平均電流模式控制?：穩定且低失真
• ?低噪聲敏感性?
• ?低啟動供電電流?
• ?固定頻率PWM驅動?
• ?低偏移模擬乘法器和除法器?
• ?1A圖騰柱門驅動?
• ?精密電壓參考?

三、封裝信息

• ?封裝類型?：SOIC（16引腳）、PLCC（20引腳）、CDIP（16引腳）、PDIP（16引腳）
• ?封裝尺寸?：
  • SOIC：7.50mm × 10.30mm
  • PLCC：8.96mm × 8.96mm
  • CDIP：6.92mm × 19.56mm
  • PDIP：6.35mm × 19.30mm

四、電氣特性

• ? 供電電壓（Vcc） ?：最大35V（UC3854最大22V）
• ?啟動閾值?：16V（典型）
• ?低電壓鎖定（UVLO）遲滯?：6V（典型）
• ? 參考輸出電壓（Vref） ?：7.5V
• ?門驅動最大電壓?：15V
• ?乘法器輸出電流?：根據設定電阻和輸入電流變化
• ?振蕩器頻率?：通過外部電容和電阻編程

五、功能描述

• ?功率因數校正?：通過平均電流模式控制實現高功率因數
• ?模擬乘法器和除法器?：用于精確控制電流和電壓
• ?電流放大器?：監測線路電流并調整PWM占空比
• ?電壓放大器?：監測輸出電壓并調整PWM占空比
• ?軟啟動?：通過緩慢增加參考電壓來防止啟動時的過沖
• ?過流保護?：通過峰值電流限制引腳實現

六、典型應用

• ?電路結構?：包括控制電路和功率部分，功率部分為升壓轉換器
• ?設計參數?：輸入電壓范圍80V至260V RMS，輸出電壓400V DC，最大輸出功率250W
• ?詳細設計步驟?：包括設定電阻和電容的選擇、保護輸入的配置、控制輸入的調整等

七、布局指南

• ?電容放置?：振蕩器電容、旁路電容應盡可能靠近相應的引腳
• ?反饋網絡?：電壓和電流反饋網絡應遠離噪聲源
• ?地平面?：所有地應連接在一起并直接接地平面
• ?電感位置?：控制器應遠離升壓電感以減少磁耦合干擾
