本期目錄

PCIe 6.0 時鐘緩沖器：低抖動 20、16、13、12、8 與 4 輸出通道時鐘緩沖器，可增強 PCIe 6.0 系統性能

PCIe 4.0 線性 ReDriver 信號調節器：1.8V、16Gbps、2/1 通道 PCIe 4.0 線性 ReDriver 信號調節器可降低工作功耗，適用于便攜式和個人計算機產品應用

符合汽車標準*的整流器：具有高浪涌額定值的 1000V 整流器，可提升汽車系統可靠性

符合汽車標準的 LDO：500mA、高 PSRR、低噪聲、符合汽車標準的 LDO，具有電源良好指示和可調式輸出電壓

產品概述如下

低抖動 20、16、13、12、8 與 4 輸出通道時鐘緩沖器，可增強 PCIe 6.0 系統性能

PI6CB3320xxA 系列為 PCIe 6.0 時鐘緩沖器，具有 20、16、13、12、8 和 4 通道低功耗 HCSL 輸出，具有 85Ω或 100Ω輸出阻抗的片上終端 (On-Chip Termination)。

該系列具備極低 3fs 至 4fs 附加相位抖動，支持靈活的啟動電源時序、輸入信號丟失檢測、斷電容忍輸入引腳，以及輸入信號丟失時輸出時鐘自動停滯 (Parking) 功能。

該系列的獨立 OE 輸入通道可靈活管理電源。輸出時鐘頻率可高至 400MHz。

產品詳情：PI6CB332020A、PI6CB332016A、PI6CB332013A、PI6CB332012A、PI6CB332008A 及PI6CB332004A

低 3fs-4fs 附加相位抖動，可最小化相位噪聲

片上終端可節省最多 80 個外部電阻，降低物料清單 (BOM) 成本

每個輸出都有獨立的 OE 引腳，允許動態路由，提升省電效果

產品封裝：各種 QFN 和 LGA 封裝，尺寸范圍從 4mm x 4mm 至 9mm x 9mm

典型應用

1.8V、16Gbps、2/1 通道 PCIe 4.0 線性 ReDriver 信號調節器可降低工作功耗，適用于便攜式和個人計算機產品應用

PI2EQX16934 和 PI2EQX16932 分別是 2/1 通道、16Gbps、1.8V 低功耗線性 ReDriver 信號調節器，符合 PCIe 4.0 標準，向下兼容 PCIe 1.0、2.0 和 3.0。

這兩款 ReDriver 信號調節器符合微軟公司提出的新式待機 (Modern Standby) 模式需求，并且提供更高的線性度和極低抖動特性。

PI2EQX16934 和 PI2EQX16932 用于延伸 PCB 走線長度，同時降低功耗與延遲。兩款器件的可調式線性均衡、輸出擺幅和平坦增益由 I2C 控制，并通過減少碼間(Intersymbol)串?dāng)_，優化各種實體媒介性能。

兩款器件的工作電壓為 1.8V，大幅降低主動電流消耗，并具有自動斷電功能，可為 PCIe 4.0 便攜式產品應用節省高達 40% 的功耗。

支持自動檢測接收器，并具備 1.2mW 低功耗模式，實現自適應電源管理

新式待機 (L1.2) 模式可使功耗低于 5mW

工業溫度范圍：-40°C 至 +85°C

產品封裝：X2QFN (XUA32) 2.85mm x 4.5mm (32 觸點)

典型應用

具有高浪涌額定值的 1000V 整流器，可提升汽車系統可靠性

SxCMHQ 和 SxMHQ是符合汽車標準的高壓電源整流器，采用玻璃鈍化結構，可在高溫下穩定工作。這兩款系列產品提供高電流能力，范圍從 1A 到 10A。兩款產品為通用用途設計，非常適合汽車產品應用，例如反極性保護和 DC-DC 開關電源轉換器。 兩款器件具有最高 1000V 反向重復峰值電壓和高浪涌電流額定值，能在高電壓和高浪涌電流條件下，提供強大性能和高度可靠性。 兩款器件的低正向壓降可將功率損耗和發熱量降至最低，提升系統效率和可靠性。 這兩款整流器采用小巧的 SMA、SMB 和 SMC 表面貼裝封裝，非常適合自動擺放。

SMC 封裝：S10CMHQ (10A)、S8CMHQ (8A)、S5CMHQ (5A)、S3MHQ (3A)

SMB 封裝：S2MHQ (1.5A)

SMA 封裝：S1MHQ (1A)

1000V 高崩潰電壓可應對瞬態尖峰

高浪涌電流能力確保在高涌浪電流條件下可靠工作

低正向壓降可將功率損耗降至最低并減少發熱，提升系統效率

產品封裝：SMC、SMB 及 SMA

典型應用

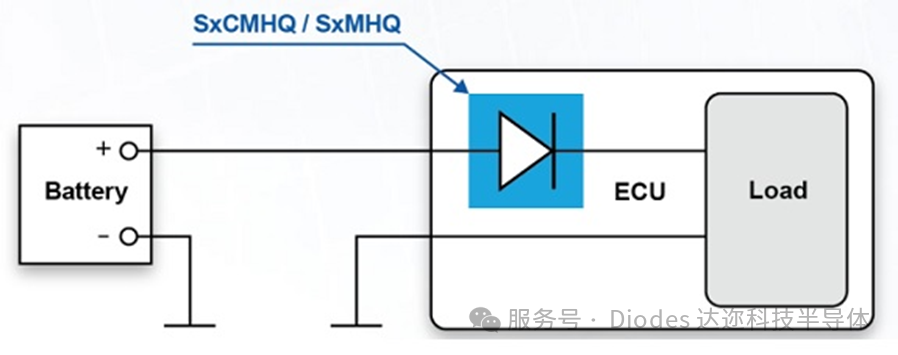

反極性電池保護 - 上圖所示的串聯二極管就是最簡單的反極性保護解決方案 (例如防止電池接錯)。此二極管會阻擋反向電流，保護負載免受損壞。

500mA、高 PSRR、低噪聲、符合汽車標準的 LDO，具有電源良好指示和可調式輸出電壓

AP7347EQ 是一款 500mA 低壓差穩壓器 (LDO)，提供 1% 容差、75dB 電源抑制比 (PSRR) 和低輸出噪聲，內置電源良好指示器。

該器件提供可調式輸出 (1V 至 5V)，以及 15 種固定輸出電壓。

AP7347EQ 具備電源良好輸出，可指示輸出電壓狀態。EN 輸入與 PG 輸出可與其他穩壓器搭配使用，為 MCU 產品應用實現電源時序控制。

AP7347EQ 符合 AEC-Q100 Grade 1 等級規范，支持 -40°C 至 +125°C 的環境溫度，并在整個溫度范圍內提供 1.0% 的輸出精度。

目前提供標準規格的 AP7347E，適用于工業及商業產品應用。

高 75dB PSRR 及低 60μVrms 噪聲 (10Hz - 100kHz)，適用于汽車 RF 子系統等噪聲敏感型產品應用

固定輸出與可調式輸出 (1V 至 5V)，為不同 MCU 平臺提供靈活設計

開漏式電源良好輸出，提供故障報告功能并實現電源時序

產品封裝：W-DFN3030-8 及 W-DFN2020-6
