1. 二維碼識別簡介

二維條碼/二維碼（2-dimensional bar code）是用某種特定的幾何圖形按一定規律在平面（二維方向上）分布的黑白相間的圖形記錄數據符號信息的；在代碼編制上巧妙地利用構成計算機內部邏輯基礎的“0”、“1”比特流的概念，使用若干個與二進制相對應的幾何形體來表示文字數值信息，通過圖象輸入設備或光電掃描設備自動識讀以實現信息自動處理：它具有條碼技術的一些共性：每種碼制有其特定的字符集；每個字符占有一定的寬度；具有一定的校驗功能等。同時還具有對不同行的信息自動識別功能、及處理圖形旋轉變化點。

2. 快速上手

2.1 開發環境準備

如果您初次閱讀此文檔，請閱讀《入門指南/開發環境準備/Easy-Eai編譯環境準備與更新》，并按照其相關的操作，進行編譯環境的部署。

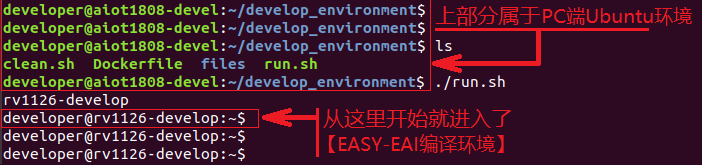

在PC端Ubuntu系統中執行run腳本，進入EASY-EAI編譯環境，具體如下所示。

cd ~/develop_environment
./run.sh

2.2 源碼下載以及例程編譯

在EASY-EAI編譯環境下創建存放源碼倉庫的管理目錄：

cd /opt
mkdir EASY-EAI-Toolkit
cd EASY-EAI-Toolkit

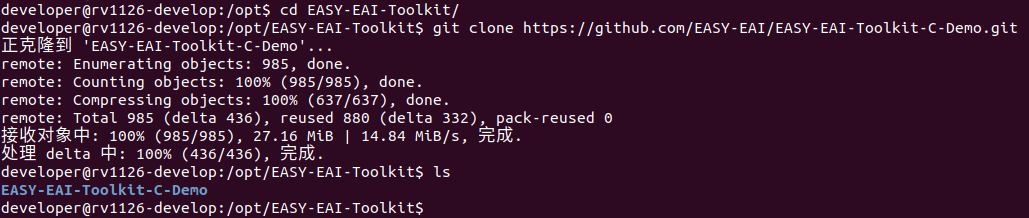

通過git工具，在管理目錄內克隆遠程倉庫

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-C-Demo.git

注：

* 此處可能會因網絡原因造成卡頓，請耐心等待。

* 如果實在要在gitHub網頁上下載，也要把整個倉庫下載下來，不能單獨下載本實例對應的目錄。

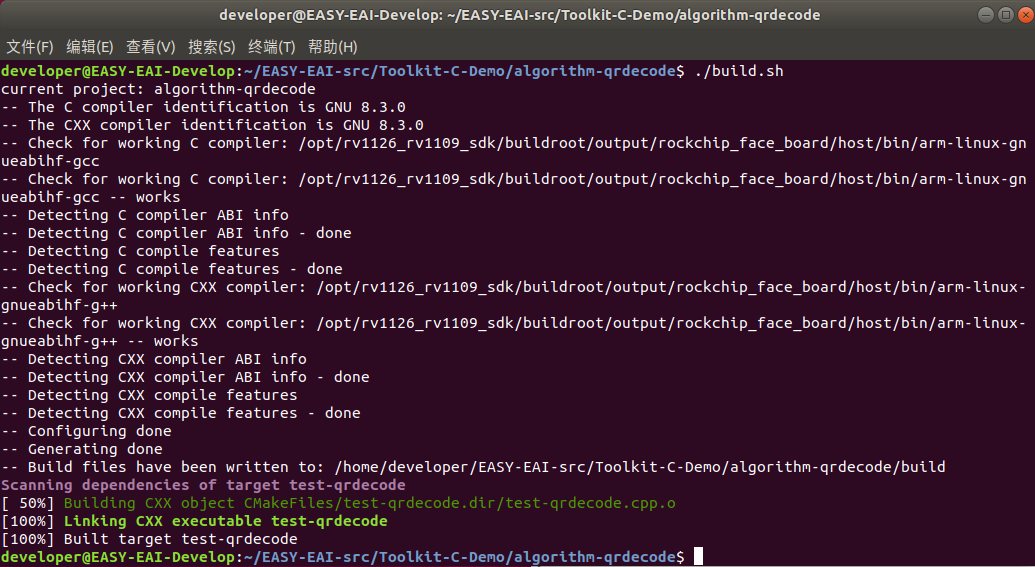

進入到對應的例程目錄執行編譯操作，具體命令如下所示：

cd EASY-EAI-Toolkit-C-Demo/algorithm-qrdecode/
./build.sh cpres

注：

* 若build.sh腳本帶有cpres參數，則會把Release/目錄下的所有資源都拷貝到開發板上。

* 若build.sh腳本不帶任何參數，則僅會拷貝demo編譯出來的可執行文件。

* 由于依賴庫部署在板卡上，因此交叉編譯過程中必須保持adb連接。

2.3 例程運行

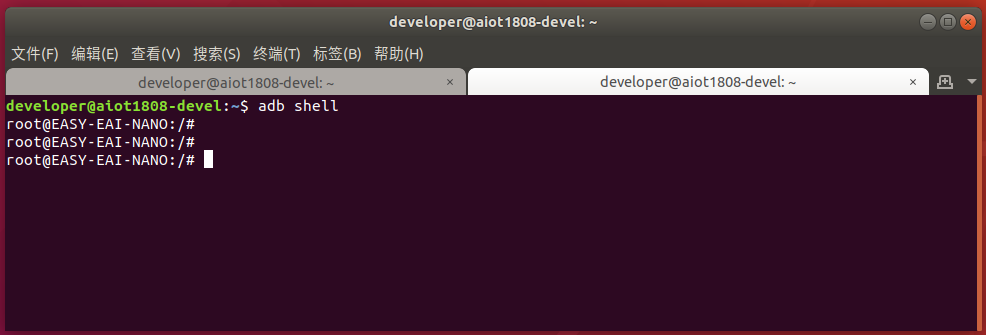

通過按鍵Ctrl+Shift+T創建一個新窗口，執行adb shell命令，進入板卡運行環境。

adb shell

進入板卡后，定位到例程上傳的位置，如下所示：

cd /userdata/Demo

運行例程命令如下所示：

./test-qrdecode EASY-EAI-QRcode.png

2.4 運行效果

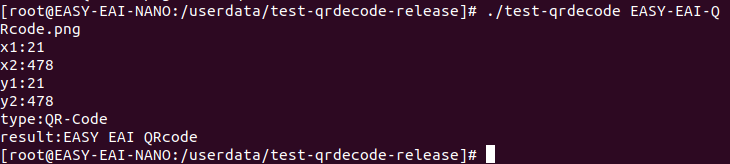

QRCode-detect的Demo執行效果如下所示:

以下二維碼識別成功了：

API的詳細說明，以及API的調用（本例程源碼），詳細信息見下方說明。

3. 二維碼識別API說明

3.1 引用方式

為方便客戶在本地工程中直接調用我們的EASY EAI api庫，此處列出工程中需要鏈接的庫以及頭文件等，方便用戶直接添加。

3.2 二維碼識別運行函數

二維碼識別運行函數原型如下所示。

 int qr_decode(cv::Mat src, struct qrcode_info *p_info)

具體介紹如下所示。

4. 二維碼識別算法例程

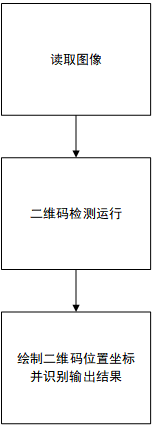

例程目錄為Toolkit-C-Demo/algorithm-qrdecode/test-qrdecode.cpp，操作流程如下。

參考例程如下所示。

#include
#include

#include "qrdecode.h"

using namespace cv;


int main(int argc, char **argv)
{
	if( argc != 2)
	{
		printf("./test-qrdecode xxxn");
		return -1;
	}

	Mat image;
	image = cv::imread(argv[1], 1);

	struct qrcode_info info;
	qr_decode(image, &info);

	printf("x1:%dn", info.x1);
	printf("x2:%dn", info.x2);
	printf("y1:%dn", info.y1);
	printf("y2:%dn", info.y2);
	printf("type:%sn", info.type);
	printf("result:%sn", info.result);

	rectangle(image, Point(info.x1, info.y1), Point(info.x2, info.y2), Scalar(0, 255, 0), 3);

	imwrite("result.jpg", image);

    return 0;
}
