RTC：Real Time Clock，實時時鐘。

以前做項目要用時鐘，都是外掛一個時鐘芯片，隨著需求的增長和技術的發展，很多MCU內部都集成了RTC(實時時鐘)這個模塊。

本文結合e2 studio開發環境、RA8D1單片機給大家描述RTC這個模塊的使用方法。

準備工作

1下載并安裝e2studio工具

下載地址，推薦瑞薩官方的GitHub：

GitHub

https://github.com/renesas/fsp/releases

我們這里以瑞薩RA8D1單片機為例（當然，其實RA系列單片機也類似）：

e2 studio配置RTC模塊

本文基于e2studio開發環境、RA8D1單片機，實現日期和時間的功能。

1創建工程

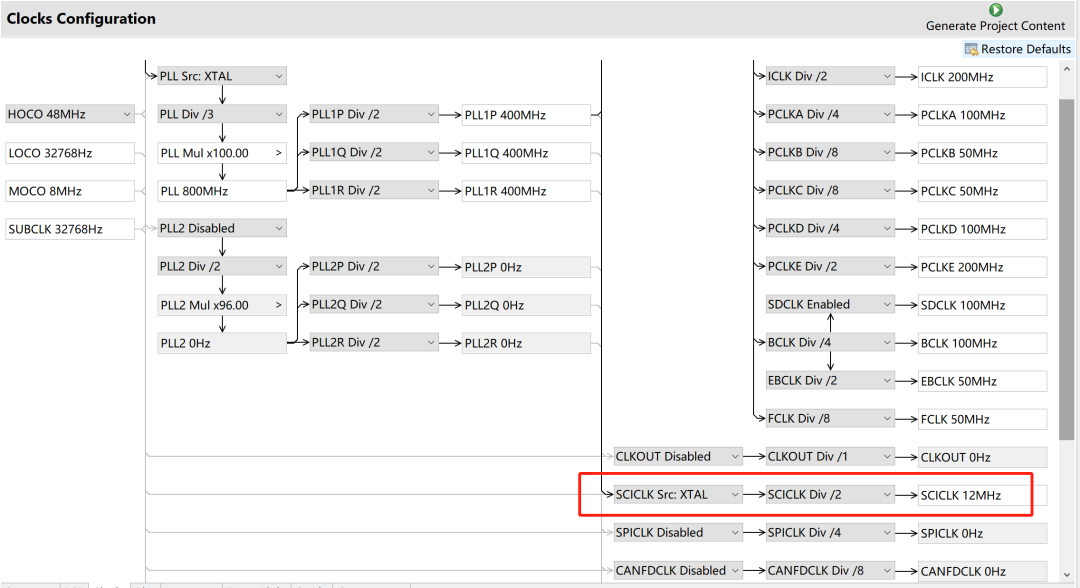

我們會用到串口打印輸出，這里基于之前分享的UART串口工程進行拓展。這里說幾個重要的地方，首先是UART串口時鐘，需要選擇SCICLK時鐘：

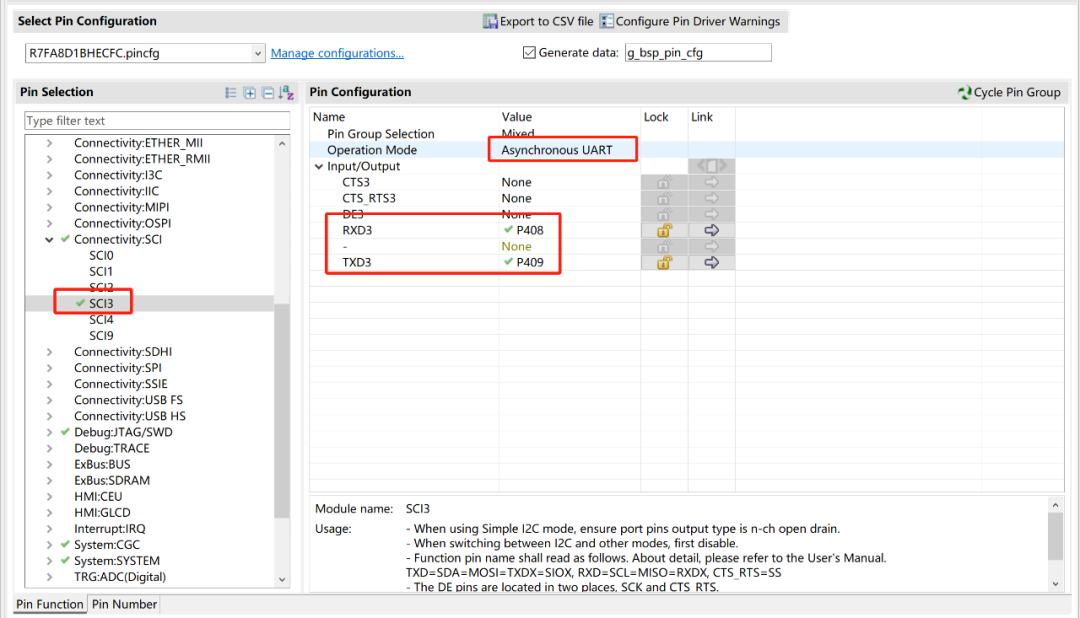

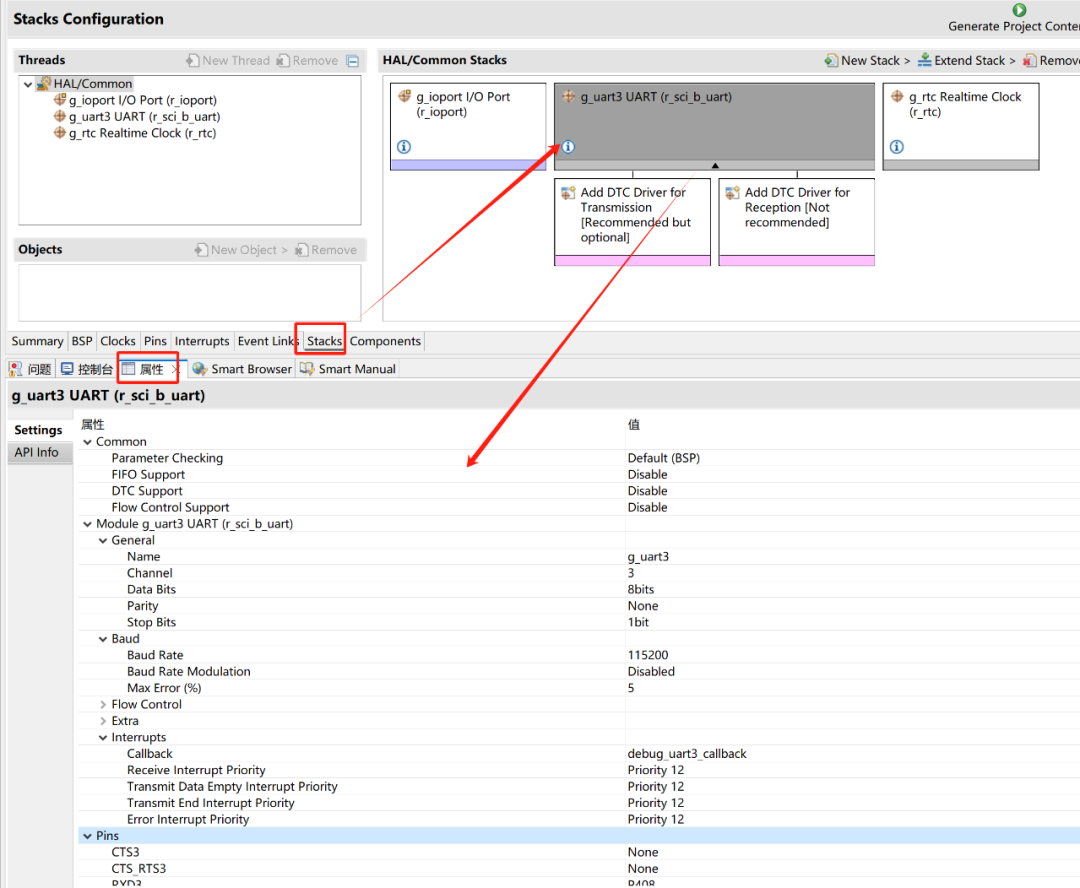

再次，配置UART對應的信息：

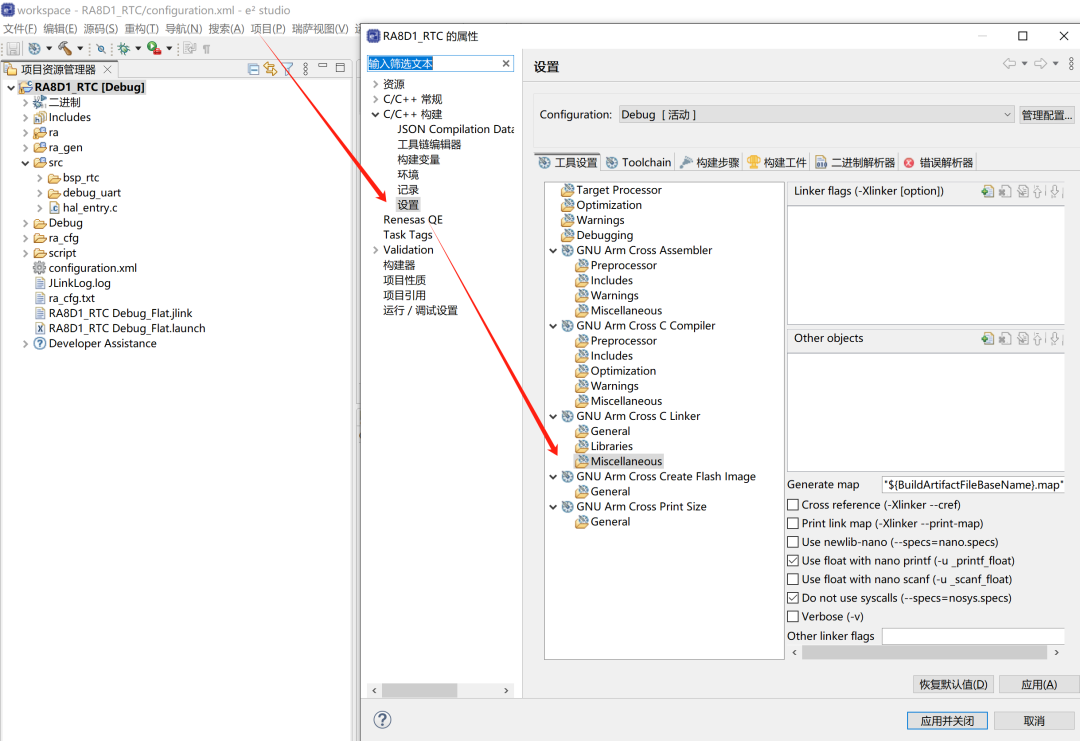

還有設置，菜單：項目->C/C++Project Settings：

2配置RTC模塊

為了方便大家理解，我們先以最基礎的方式配置RTC，然后，間隔1秒讀一次RTC并通過UART串口打印輸出。

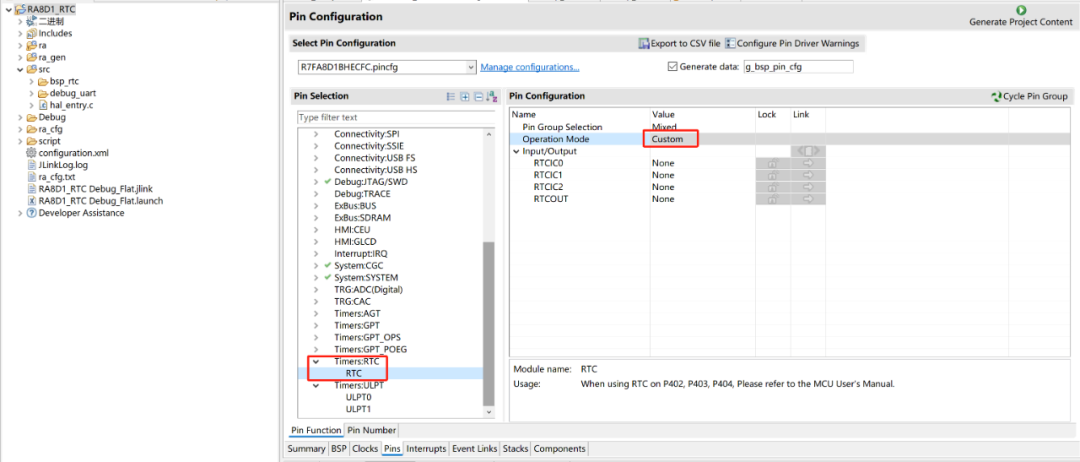

配置RTC：Pins選項下，選擇RTC，配置模式。

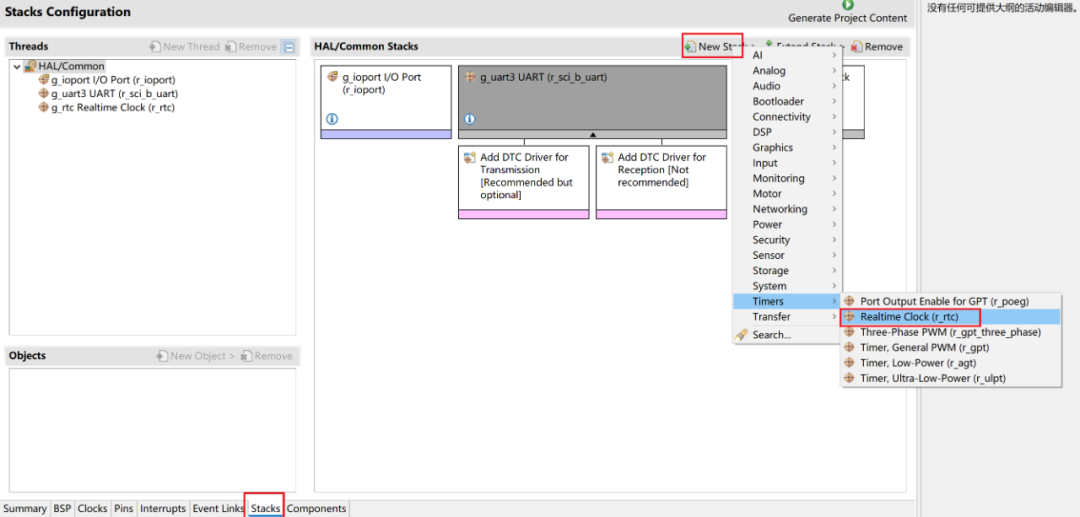

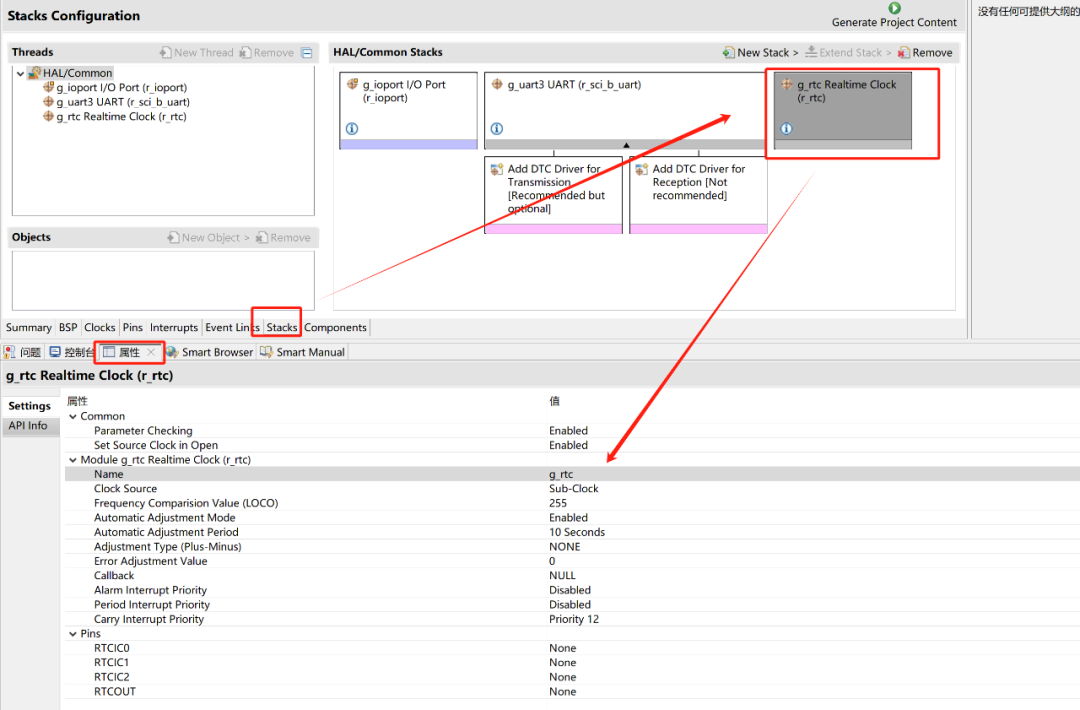

新建RTC模塊：我們添加RTC模塊并配置相關屬性（配置常用參數，其實默認即可）。

3添加源代碼

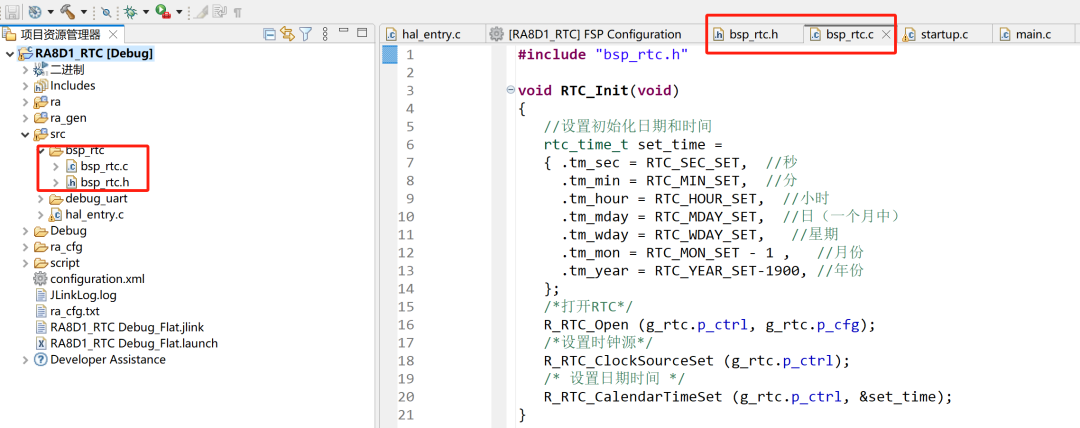

我們這里簡單添加一個RTC模塊（源代碼文件），如圖：

bsp_rtct.c源代碼：

#include"bsp_rtc.h"


voidRTC_Init(void)
{
 //設置初始化日期和時間
 rtc_time_tset_time =
 { .tm_sec = RTC_SEC_SET, //秒
  .tm_min = RTC_MIN_SET, //分
  .tm_hour = RTC_HOUR_SET, //小時
  .tm_mday = RTC_MDAY_SET, //日（一個月中）
  .tm_wday = RTC_WDAY_SET, //星期
  .tm_mon = RTC_MON_SET -1, //月份
  .tm_year = RTC_YEAR_SET-1900,//年份
 };
 /*打開RTC*/
 R_RTC_Open(g_rtc.p_ctrl, g_rtc.p_cfg);
 /*設置時鐘源*/
 R_RTC_ClockSourceSet(g_rtc.p_ctrl);
 /* 設置日期時間 */
 R_RTC_CalendarTimeSet(g_rtc.p_ctrl, &set_time);
}

#ifndefBSP_RTC_H
#defineBSP_RTC_H


#include"hal_data.h"


/**********日期宏定義**********/
#defineRTC_YEAR_SET 2024   //年
#defineRTC_MON_SET 10     //月
#defineRTC_MDAY_SET 31     //日
/*換算星期*/
#defineRTC_WDAY_SET (RTC_YEAR_SET-2000
         + ((RTC_YEAR_SET-2000)/4)
         - 35 + (26*(RTC_MON_SET+1))/10
         + RTC_MDAY_SET -1 )%7


/**********時間宏定義**********/
#defineRTC_HOUR_SET 23     //時
#defineRTC_MIN_SET 59     //分
#defineRTC_SEC_SET 50     //秒


voidRTC_Init(void);


#endif

voidhal_entry(void)
{
 staticrtc_time_tget_time;


 Debug_UART3_Init();// SCI3 UART 調試串口初始化
 RTC_Init();    //初始化RTC


 while(1)
  {
   R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_10_PIN_01, BSP_IO_LEVEL_LOW);
   R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS);// 延時500ms


   R_IOPORT_PinWrite(&g_ioport_ctrl, BSP_IO_PORT_10_PIN_01, BSP_IO_LEVEL_HIGH);
   R_BSP_SoftwareDelay(500, BSP_DELAY_UNITS_MILLISECONDS);// 延時500ms


   /*獲取當前時間*/
   R_RTC_CalendarTimeGet(g_rtc.p_ctrl, &get_time);


   /*打印當前時間*/
   printf("RTC:%d-%d-%d-%d:%d:%d
", get_time.tm_year +1900, get_time.tm_mon +1, get_time.tm_mday,
        get_time.tm_hour, get_time.tm_min, get_time.tm_sec);


  }
}

4演示效果

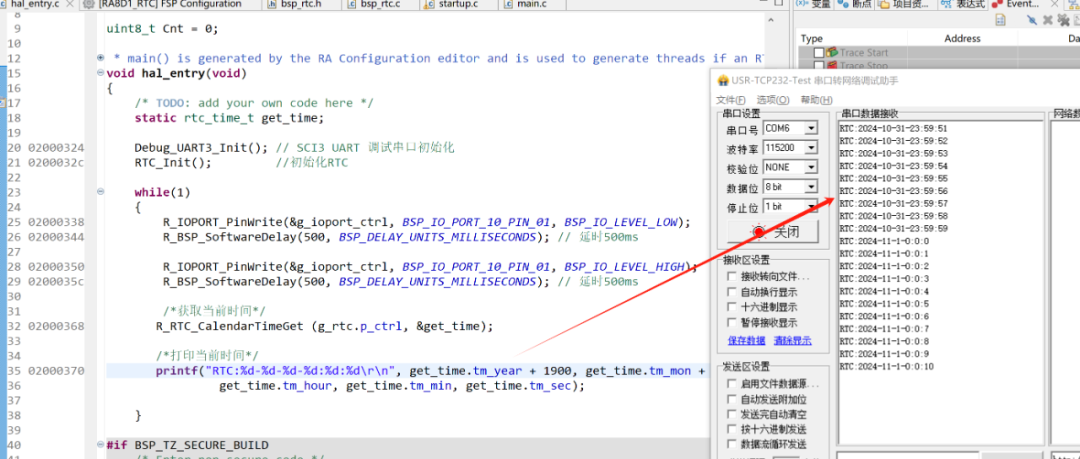

這里通過間隔1秒主動讀取RTC，并打印輸出顯示，最后效果：

通過以上配置其實你會發現很簡單，還有一種通過RTC(1秒)中斷打印輸出，這樣就不需要主動讀取了。

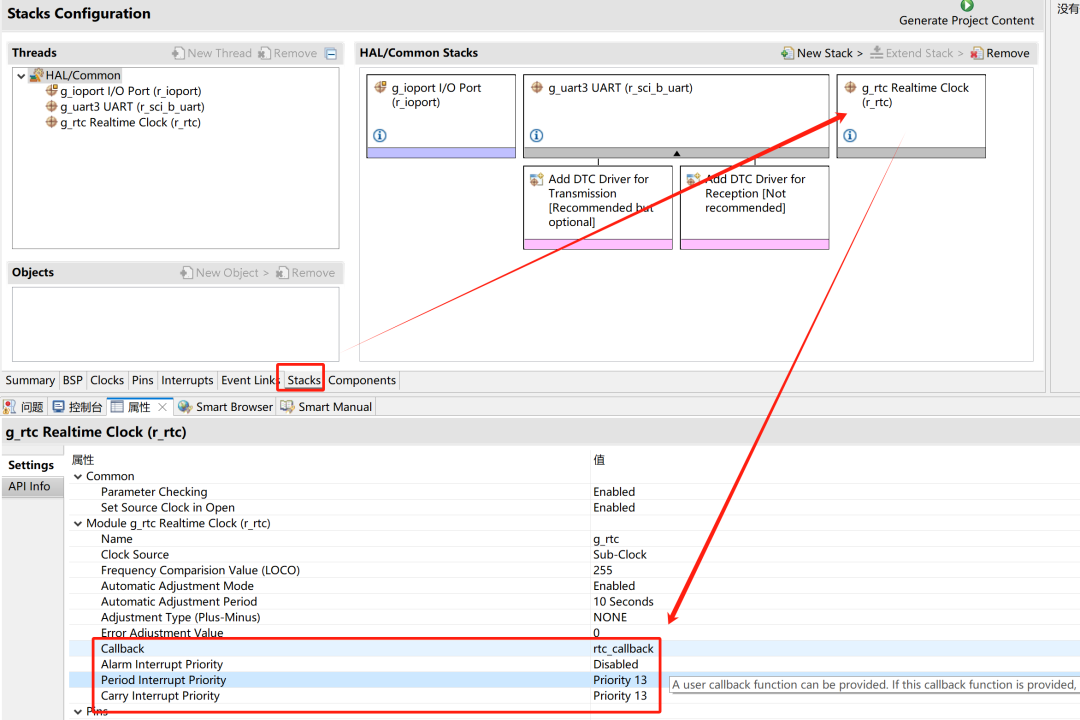

方法其實很簡單，配置中斷：

然后在代碼中增加 rtc_callback 這個中斷回調函數。

voidrtc_callback(rtc_callback_args_t*p_args)
{
  staticrtc_time_tget_time;


  switch(p_args->event)
   {
    /*若是周期中斷，則打印日期時間*/
    caseRTC_EVENT_PERIODIC_IRQ:


     /*獲取當前時間*/
     R_RTC_CalendarTimeGet(g_rtc.p_ctrl, &get_time);


     /*打印當前時間*/
     printf("RTC:%d-%d-%d-%d:%d:%d
", get_time.tm_year +1900, get_time.tm_mon +1, get_time.tm_mday,
        get_time.tm_hour, get_time.tm_min, get_time.tm_sec);
     break;
    default:
     break;
   }
}

實現效果一樣，這樣就可以不需要應用程序主動讀取了。

本文就分享到這里，希望對你們有所幫助。
