TPSM843A26E 是一款高效 18V、16A 同步降壓模塊，采用內部補償?shù)墓潭l率高級電流模式 （ACM） 控制架構，該架構始終在 FCCM 下運行，可產生 0.5V 至 7V 的輸出電壓。該模塊能夠在高達 2.2 MHz 的開關頻率下工作時提供高效率。該模塊采用 6.5mm x 7.5mm x 4mm 包覆成型封裝，非常適合需要小尺寸解決方案的設計。其他功能包括高精度電壓基準、可選軟啟動時間、單調啟動至預偏置輸出、可選電流限制、通過 EN 引腳的可調 UVLO 以及全套故障保護。
*附件：tpsm843a26e.pdf

特性

• 固定頻率、內部補償高級電流模式 （ACM） 控制
• 集成 6.5mΩ 和 2mΩ MOSFET、電感器和基本無源器件
• 4V 至 18V 輸入電壓范圍
• 0.5V 至 7V 輸出電壓范圍
• 真差分遠程感應放大器 （RSA）
• 三個可選的 PWM 斜坡選項，以優化控制回路性能
• 五種可選開關頻率：500 kHz、750 kHz、1 MHz、1.5 MHz 和 2.2 MHz
• 可同步至外部時鐘
• 在整個溫度范圍內，電壓基準精度為 0.5 V，±1%
• 1 ms、2 ms、4 ms 和 8 ms 可選軟啟動時間
• 單調啟動至預偏置輸出
• 啟用，具有可調輸入欠壓鎖定
• 電源正常輸出監視器
• 輸出過壓、輸出欠壓、輸入欠壓、過流和過熱保護
• –55°C 至 125°C 工作結溫
• 6.5mm × 7.5mm × 4.0mm、25 引腳包覆成型 QFN 封裝
• 無鉛（符合 RoHS 標準）
• 引腳與 20 A - TPSM843B22E和 12 A - TPSM843A22E 兼容

參數

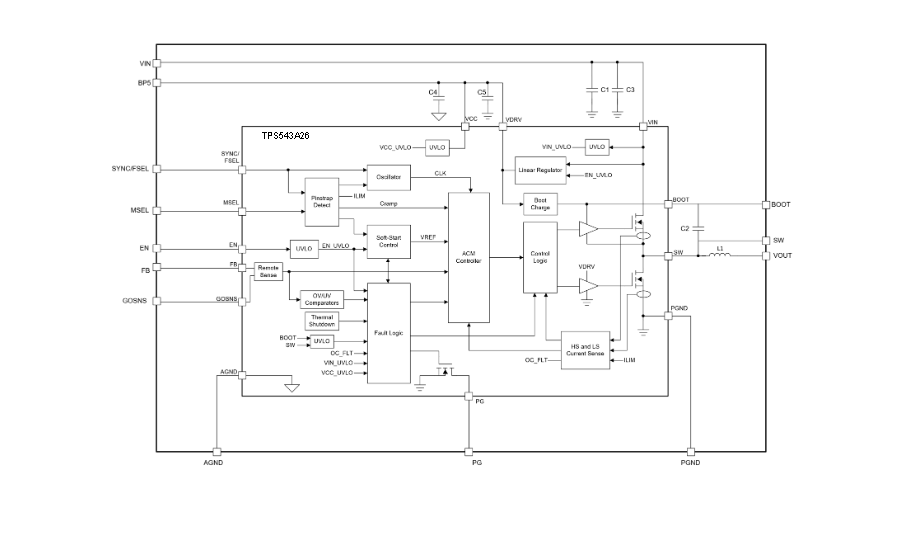

方框圖

一、產品概述

1. 基本信息

• ?產品名稱?：TPSM843A26E
• ?類型?：4-V至18-V輸入，16-A同步降壓模塊
• ?封裝?：6.5-mm x 7.5-mm x 4.0-mm，25-pin過模QFN封裝
• ?主要應用?：航空航天與國防（航空電子設備、智能彈藥、堅固通信）、醫療和保健

2. 主要特點

• ?高級電流模式控制?：固定頻率，內部補償
• ?集成組件?：包含6.5-mΩ和2-mΩ MOSFETs、電感器和基本無源元件
• ?寬輸入輸出電壓范圍?：輸入電壓4 V至18 V，輸出電壓0.5 V至7 V
• ?高精度電壓參考?：0.5 V，±1%電壓參考精度
• ?多種保護功能?：過壓保護、欠壓保護、過流保護、過溫保護
• ?可選特性?：五個可選開關頻率（500 kHz至2.2 MHz）、四種可選軟啟動時間（1 ms至8 ms）

二、性能參數

1. 電氣特性

• ?工作結溫范圍?：-55°C至125°C
• ?開關頻率?：500 kHz至2.2 MHz
• ?軟啟動時間?：1 ms、2 ms、4 ms、8 ms
• ?效率?：高達95%（典型值）
• ?靜態電流?：1.2 mA（典型值）

2. 保護特性

• ?過流保護?：高側和低側MOSFET的逐周期電流限制
• ?過壓/欠壓保護?：輸出過壓和欠壓保護，輸入欠壓保護
• ?過溫保護?：超過165°C時自動關斷

3. 物理特性

• ?封裝尺寸?：6.5 mm x 7.5 mm x 4.0 mm
• ?引腳數?：25
• ?熱阻?：θJA = 13.2°C/W

三、功能描述

1. 控制與保護

• ?高級電流模式控制?：提供內部反饋環路補償，支持穩定的靜態和瞬態操作
• ?遠程感測放大器?：通過專用高速、低偏移儀表放大器實現輸出電壓的遠程感測
• ?多種保護功能?：包括過流保護、過壓保護、欠壓保護、過溫保護等

2. 可選特性

• ?開關頻率選擇?：通過SYNC/FSEL引腳上的電阻選擇五個不同的開關頻率
• ?軟啟動時間選擇?：通過MSEL引腳上的電阻選擇四種不同的軟啟動時間
• ?電流限制選擇?：通過MSEL引腳選擇高或低電流限制設置

3. 同步與外部時鐘

• ?同步功能?：可將開關頻率同步到外部時鐘
• ?使能控制與UVLO?：通過EN引腳控制設備使能，并支持可調輸入欠壓鎖定

四、應用領域

• ?航空航天與國防?：航空電子設備、智能彈藥、堅固通信
• ?醫療和保健?：醫療設備、保健設備
• ?其他?：無線基礎設施、有線光學模塊、測試和測量應用

五、典型應用與設計

1. 典型應用電路

• 提供1.0-V輸出、1-MHz應用的典型電路圖
• 詳細說明了設計要求和設計步驟，包括開關頻率選擇、輸出電感選擇、輸出電容選擇等

2. 設計考慮

• ?布局指導?：提供PCB布局指南，以優化熱性能和電磁兼容性
• ?電容選擇?：推薦使用X5R和X7R陶瓷電容器，并考慮DC偏置和AC電壓降額
• ?電感選擇?：選擇導致紋波電流在30%至50%滿載范圍內的電感值

六、封裝與訂購信息

• ?封裝類型?：25-pin過模QFN封裝（B3QFN-RDG）
• ?訂購信息?：提供詳細的訂購代碼和封裝尺寸信息
