NanoSpice Giga千兆級高精度電路仿真器

產品簡介

NanoSpiceGiga是概倫電子自主研發的千兆級晶體管級SPICE電路仿真器，通過基于大數據的并行仿真引擎處理十億以上單元的電路仿真，可以用于各類存儲器電路、定制數字電路和全芯片的仿真驗證。NanoSpiceGiga采用TrueSPICE精度級仿真引擎確保了先進工藝節點下芯片設計中功耗、漏電、時序、噪聲等的精度要求，并通過先進的并行仿真技術在不降低仿真精度的情況下實現高速電路仿真，因此成為存儲器IP及芯片設計驗證的標準signoff仿真器。

產品優勢

高精度：真正SPICE引擎，確保DC收斂

千兆級：十億元件以上全芯片仿真驗證

高性能：支持多進程、多線程，高效并行實現快速仿真

易使用：可直接替代現有仿真器，無需復雜選項

硅精準：經16/14/7/5/3nm的FinFET和28nmFD-SOI工藝驗證

技術規格

·全面兼容HSPICE/Spectre格式輸入網表

·支持全面的器件模型

-MOSFET:BSIM3,BSIM4,BSIM-BULK,BSIM-HiSIM2,HiSIM_HV,EKV3

-BJT:MAXTRAM,VBIC,HICUM;TFT:a-SiTFT,poly-SiTFT

-Diode:JUNCAP,JUNCAP200,DIODE_CMC;Varactor:MOSVAR

-Resistor:R2_CMC,R3_CMC;HEMT:ASM-HEMT;JFET/MESFET;TMI/CustomPMI;Bsource

·支持完整的SPICE分析類型

-OP,DC,AC,Noise,Transient,Trannoise,FFT,Sweep,Alter,BisectionStability,Pole-Zero,MonteCarlo,DCMatch,ACMatch

·支持Verilog-A(LRM2.4版)和行為級受控源(Bsource)

·支持VEC、VCD數字激勵文件

·支持FSDBPSFASCII,SPICEASCII,ASCII等標準輸出格式用于數據分析

·支持S參數、傳輸線(W-element、T-element)、IBIS模型

·支持SPEF、DSPF、DPF反標功能

·支持公眾云平臺、混合云、私有云

產品應用

·大規模后仿模擬電路的仿真驗證

·SoC全芯片電路的高精度仿真驗證

·面板電路(LCD/OLED)的高精度仿真驗證

·存儲器芯片高精度仿真驗證(Flash，DRAM，SRAM,MRAM等)

應用實例

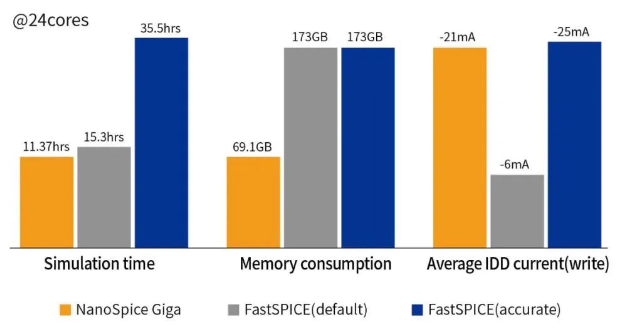

SRAM全芯片IDD驗證(含有4.95億元件)使用FastSPICE需要復雜的仿真選項和調試，而NanoSpiceGiga可采用缺省的設置，更準更快。
