鎧俠UFS閃存解決方案及產品介紹

力源信息 ? 2025-04-25 16:32 ? 次閱讀

文章來源:鼎芯無限

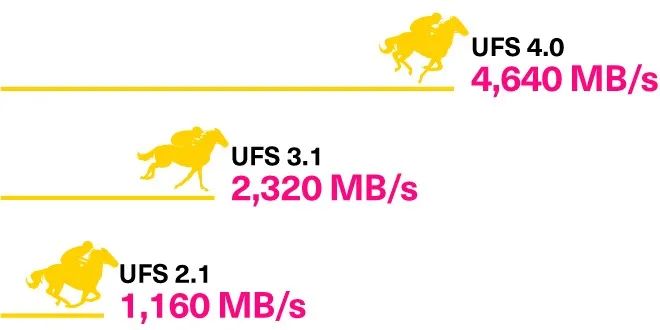

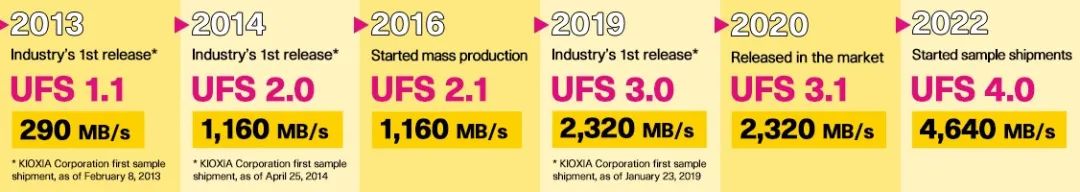

UFS 4.0為下一代智能手機和移動應用提供閃電般快速的存儲傳輸速度,使它們能夠充分利用5G移動網絡的高速率。UFS 4.0采用MIPI M-PHY 5.0 High-Speed Gear 5和UniPro2.0技術,支持每條通道高達23.2Gbps或每個設備高達46.4Gbps的理論接口速度。

UFS 4.0能夠兼容UFS 3.1,這意味著現有平臺可以使用UFS 4.0的最新一代閃存存儲技術,同時還能保留UFS 3.1的所有功能。

主要特性:

串行接口;

高速讀寫;

引腳數少;

256GB, 512GB, 1TB;

  • 9mm x 13mm / 11mm x 13mm 153ball BGA 封裝。

鎧俠UFS關鍵技術

WriteBooster功能:

WriteBooster將現有的用戶數據區作為臨時SLC緩沖區,可以提高寫入性能,同時避免犧牲容量。主控可在設備配置中,根據實際需求靈活配置最大SLC緩沖區,還可以持續向緩沖區寫入數據,直到緩沖區被填滿。該功能可根據系統性能要求,由主控在操作期間動態啟用,比如在5G和其他的應用中。

高速鏈路啟動序列(HS-LSS)支持 :

在傳統 UFS中,設備與主機之間的傳輸鏈路啟動(M-PHY 和 UniPro 初始化序列)在低速 PWM-G1 (3~9Mbps) 下執行。但使用 HS-LSS,可以更快的 HS-G1 Rate A (1248Mbps) 執行。與傳統方法相比,預計這將使鏈路啟動時間縮短約 70%。

先進的技術:

鎧俠UFS采用高性能BiCS FLASH 3D閃存技術以優化性能。

選擇鎧俠UFS 4.0的理由

鎧俠UFS閃存解決方案可以提供為每一代閃存所優化的ECC和其它控制功能。UFS減少了主控處理器的工作量,簡化了產品開發流程,縮短了上市時間,提高了存儲器產品的易用性。UFS 4.0與UFS 3.1/2.1相比,更快的接口,更高的讀寫性能。




UFS 4.0的規格

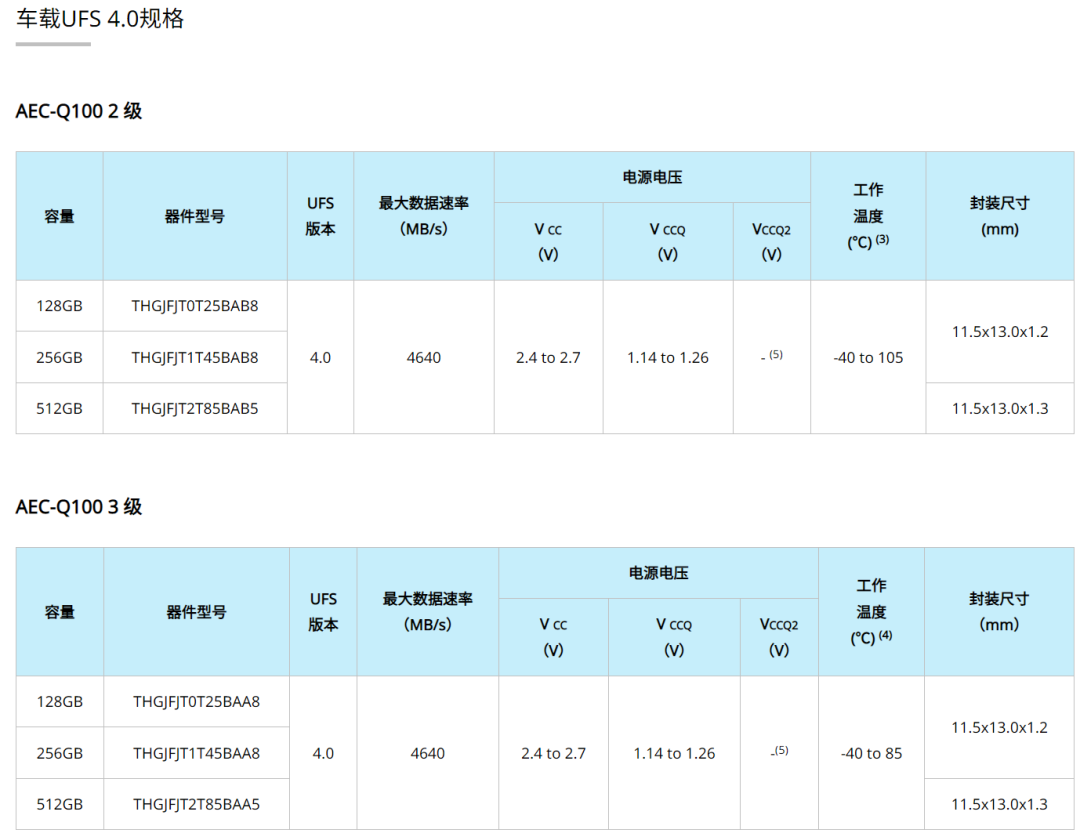

消費&工業級UFS4.0規格




UFS與EMMC的差異

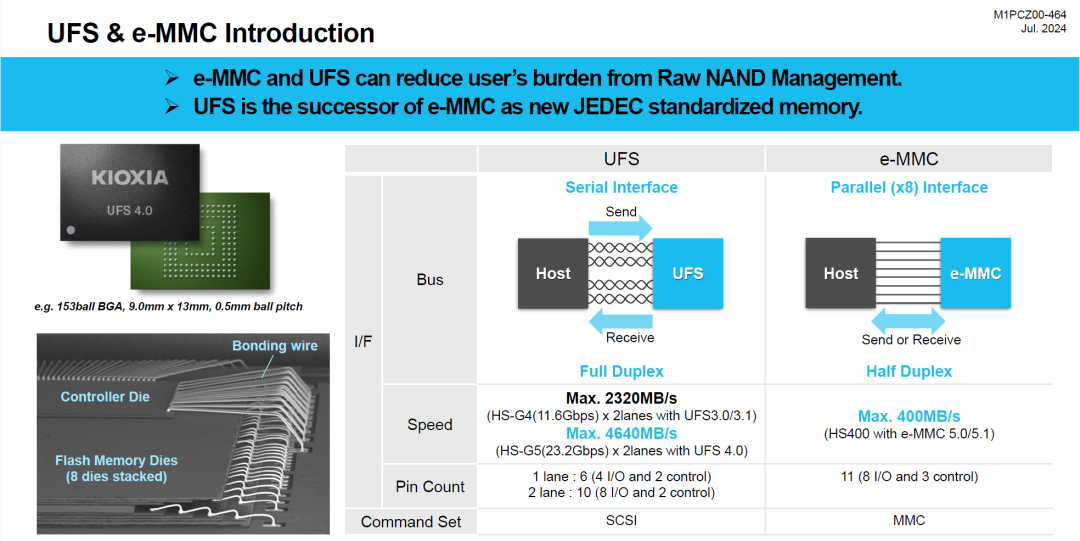

簡單來說—UFS是e-MMC的升級版。UFS的性能已大幅超越e-MMC,并將持續擴大其性能的優勢性。

UFS相較于e-MMC的優勢:

更快的接口;

更高的讀寫性能;

產品容量更高;

  • 更優越的能效。

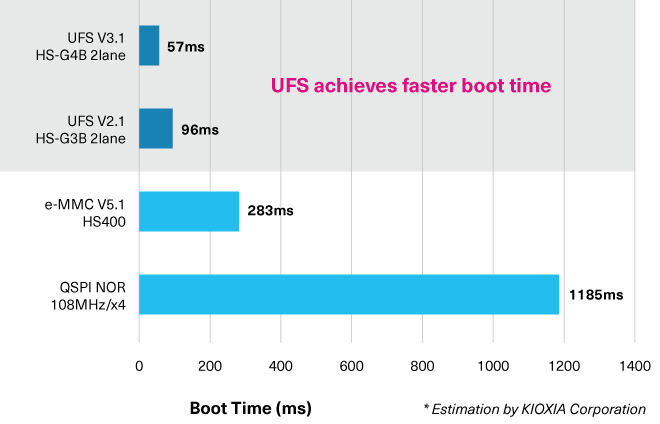

啟動時間對比(64MB數據輸出)---鎧俠存儲測試實驗參考數據
