TLV314 系列單通道、雙通道和四通道運算放大器代表了新一代的低功耗、通用運算放大器。該系列器件具有軌到軌輸入和輸出擺幅 (RRIO)、低靜態電流（5V 時的典型值為 150μA/通道）以及 3MHz 的高帶寬等特性。 對于電池供電應用而言，一般要求性能和成本良好均衡， 此類放大器非常具有吸引力。此外，TLV314 系列架構可實現低至 1pA 的輸入偏置電流，因此適用于 源阻抗 高達兆歐姆級別的應用。

數據手冊：*附件：TLV314 單路、5.5V、3MHz、低靜態電流 (65μA)、RRIO運算放大器技術手冊.pdf

TLV314 器件采用穩健耐用的設計，方便電路設計人員使用：單位增益穩定，具有 RRIO 和集成的 RF/EMI 抑制濾波器，容性負載最高達 300 pF，在過驅情況下不出現反相，并且?guī)в懈哽o電放電 (ESD) 保護（4kV HBM）。

此類器件經過優化，適合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低電壓狀態下工作并可在 -40°C 至 +125°C 的擴展工業溫度范圍內額定運行。

TLV314（單通道）采用 5 引腳 SC70 和小外形尺寸晶體管 (SOT)-23 封裝。TLV2314（雙通道）采用 8 引腳小外形尺寸集成電路 (SOIC) 和超薄小外形尺寸 (VSSOP) 封裝。四通道 TLV4314 采用 14 引腳薄型小外形尺寸 (TSSOP) 封裝。

特性
? 低偏移電壓：0.75mV（典型值）
? 低輸入偏置電流：1pA（典型值）
? 寬電源電壓范圍：1.8V 至 5.5V
? 軌到軌輸入和輸出
? 增益帶寬：3MHz
? 低 IQ：250μA/通道（最大值）
? 低噪聲：1kHz 時為 16nV/√Hz
? 內部射頻 (RF) / 電磁干擾 (EMI) 濾波器
? 擴展溫度范圍： -40°C 至 +125°C

引腳功能和配置

典型特性

功能方框圖

典型應用

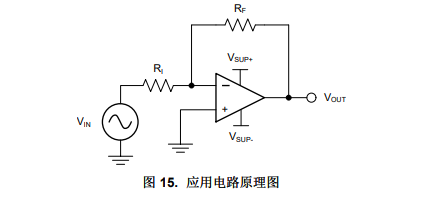

運算放大器的典型應用是反相放大器（如 圖 15 中所示）。反相放大器在輸入端采用正電壓，然后輸出與輸入端反相的信號，生成相同幅度的負電壓。這種放大器還以相同方式使負輸入電壓在輸出端變?yōu)檎妷骸４送?，通過選擇輸入電阻器 RI 和反饋電阻器 RF，可以增加放大效果。

應用
? 白色家電
? 手持測試設備
? 便攜式血糖儀
? 遠程感測
? 有源濾波器
? 工業自動化
? 電池供電型電子產品
