OPA314 系列單通道、雙通道和四通道運算放大器是新一代低功耗、通用互補金屬氧化物半導體 (CMOS) 放大器的典型代表。該器件系列將軌到軌輸入和輸出擺幅、低靜態電流（5 VS 時的典型值為 150μA）與 3MHz 高帶寬和極低噪聲（1kHz 時為 14nV/√Hz）相結合，廣泛應用于 要求在成本和性能間達到良好平衡的 電池供電應用。低輸入偏置電流支持 源阻抗高達兆歐級的 應用。

數據手冊：*附件：OPA314 單路、5.5V、3MHz、低噪聲、RRIO運算放大器技術手冊.pdf

OPA314 器件采用穩健耐用的設計，方便電路設計人員使用。該器件具有單位增益穩定的集成 RF/EMI 抑制濾波器，在過驅條件下不會出現反相并且具有高靜電放電 (ESD) 保護（4kV 人體模型 (HBM)）。

此類器件經過優化，適合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低電壓狀態下工作并可在 -40°C 至 125°C 的完全擴展溫度范圍內額定運行。

OPA314（單通道）采用 SC70-5 和小外形尺寸晶體管 (SOT)23-5 封裝。OPA2314（雙通道）采用小外形尺寸 (SO)-8，微型小外形尺寸 (MSOP)-8 和四方扁平無引線 (DFN)-8 封裝。四通道 OPA4314 采用薄型小外形尺寸 (TSSOP)-14 封裝。

特性
? 低 IQ：150μA/通道
? 寬電源電壓：1.8V 至 5.5V
? 低噪聲： 1kHz 下為 14nV/√Hz
? 增益帶寬：3MHz
? 低輸入偏置電流：0.2pA
? 低偏移電壓：0.5mV
? 單位增益穩定
? 內部射頻/電磁干擾 (RF/EMI) 濾波器
? 擴展溫度范圍：
–40°C 至 125°C

引腳功能和配置

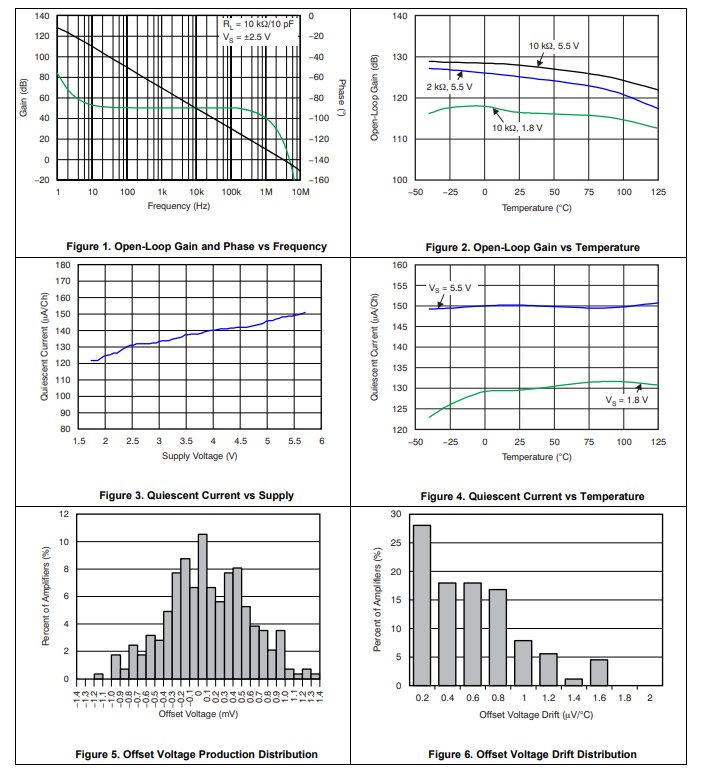

典型特性

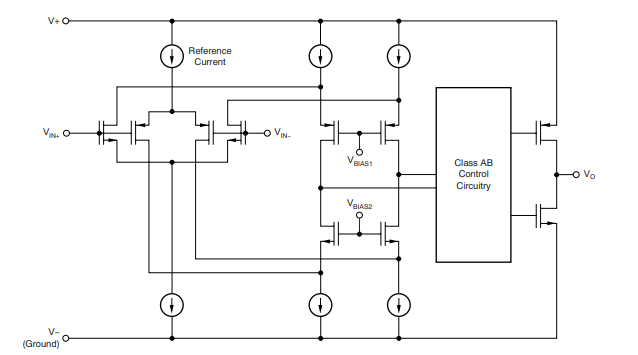

功能方框圖

應用范圍
? 電池供電儀器：
– 消費類應用、工業應用、醫療應用
– 筆記本電腦、便攜式媒體播放器
? 光電二極管放大器
? 有源濾波器
? 遠程感測
? 無線計量
? 手持測試設備
