ZXDoc支持XCP/CCP標定功能，標定工作貫穿主機廠與Tier1廠商汽車ECU研發、生產、測試的整個流程，是保障ECU性能達標、功能穩定的關鍵。

?什么是XCP/CCP標定？

XCP/CCP標定是汽車電子領域用于ECU標定和測量的核心通信協議，由ASAM組織制定，廣泛應用于主機廠與Tier1廠商的研發、生產及測試環節。CCP協議僅支持CAN總線傳輸，XCP作為CCP的升級版，突破了CAN總線帶寬限制，支持多傳輸層（如CAN FD、Ethernet等），并引入塊傳輸、時間戳同步等機制，適用于復雜電控系統開發。而CCP憑借其簡單的主從架構與低實現成本，仍被用于資源受限的8位MCU標定。主機廠與Tier1廠商常根據項目需求混合使用兩者，例如在傳統動力系統開發中采用CCP，在自動駕駛域控制器開發中轉向XCP，以平衡效率與成本。

?ZXDoc之XCP/CCP標定

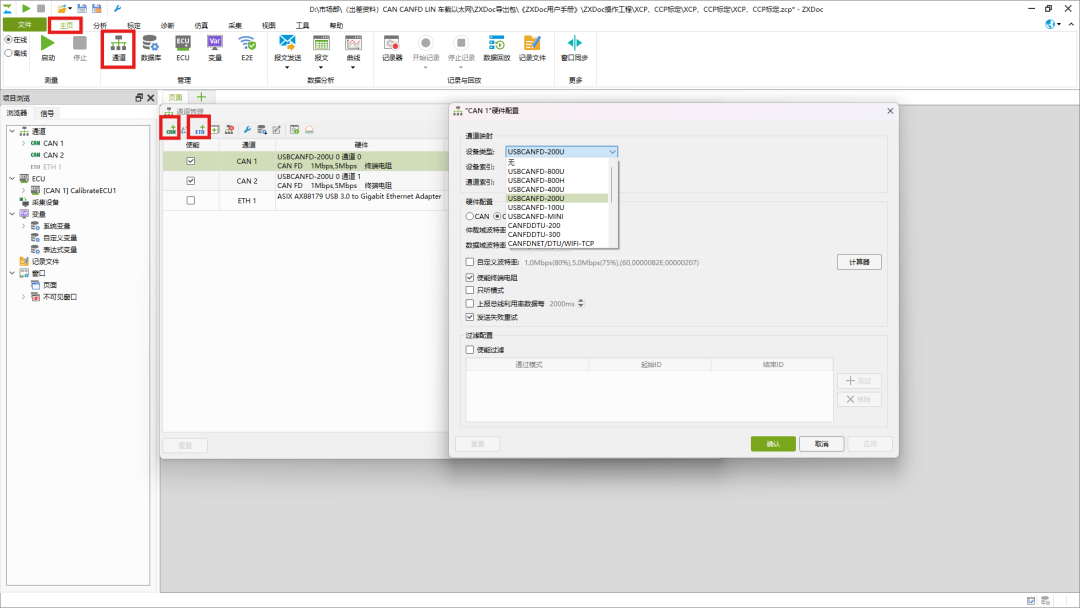

1. 初始化ZLG標定主站設備

PC連接ZLG設備，通過CAN FD協議標定則初始化CAN FD接口卡，通過以太網標定則初始化ETH設備。

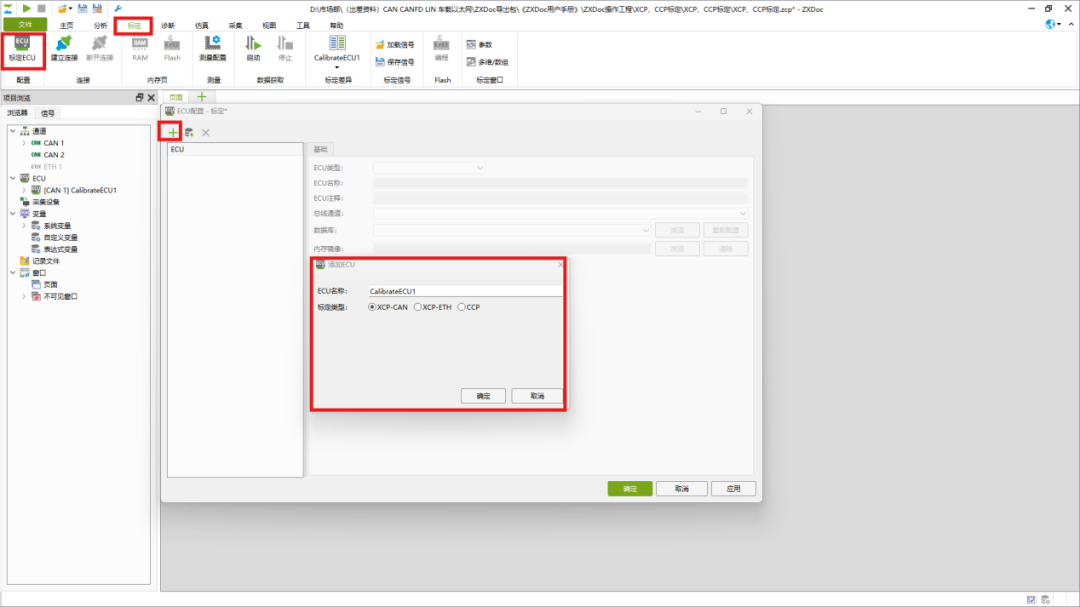

2. 添加標定ECU項目

添加標定ECU，編輯ECU名稱和選擇標定類型，支持XCP-CAN、XCP-ETH和CCP標定。

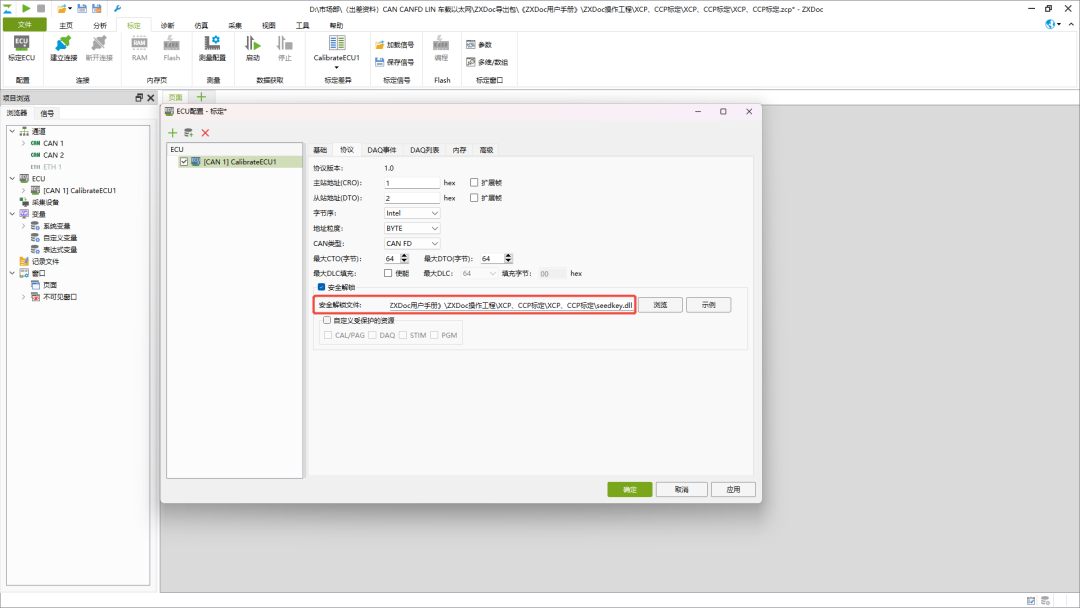

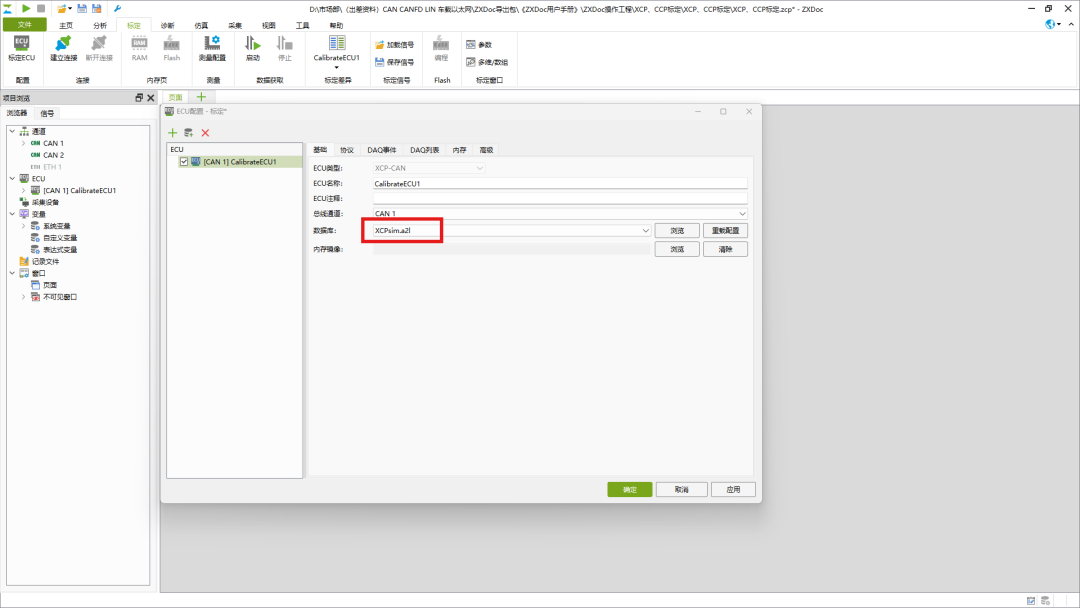

3. 導入標定A2L庫和安全解鎖dll庫

添加標定ECU后，導入A2L庫和安全解鎖dll庫（如需），軟件自動讀取A2L相關配置。

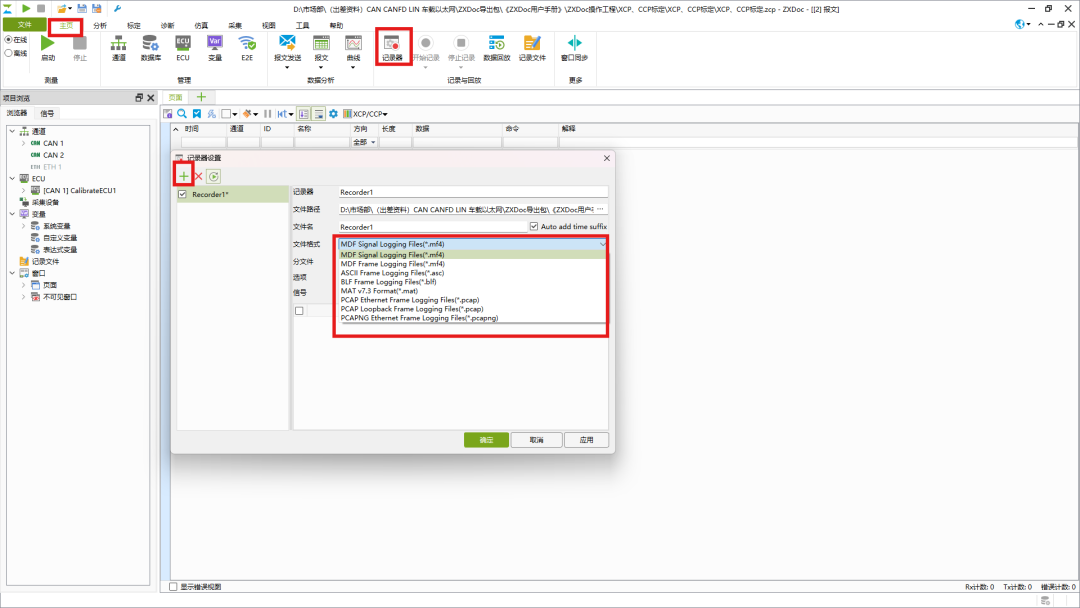

4. 配置記錄器，保存標定信號（如需）

提前配置記錄器，支持記錄mf4、asc、blf、mat等格式文件，如果是記錄信號的文件比如MDF Signal Logging Files，不支持回放，可直接導入曲線視圖查看信號信息，其他原始報文格式文件支持?jǐn)?shù)據回放和導入trace視圖。

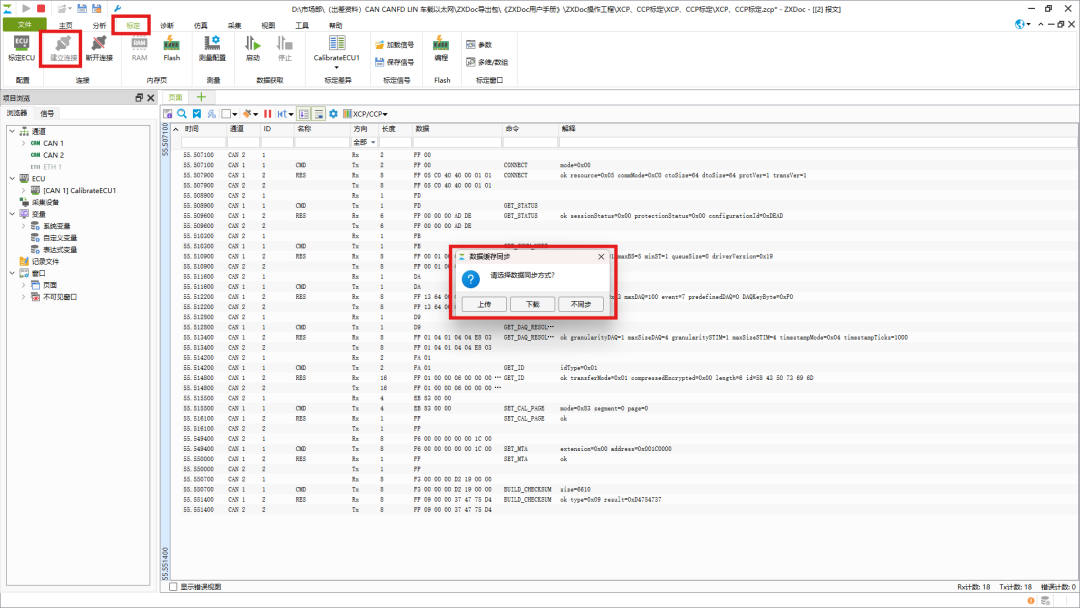

5. ZLG設備與被標ECU建立連接

點擊“建立連接”。上傳是指將ECU內存里面的內容（按A2L里面描述的地址和長度）同步到PC上位機軟件的緩存中，如果標定ECU有加載HEX/S19文件，就會同步到文件中里面；下載則是將HEX/S19文件的內存里面的內容同步到ECU里面。

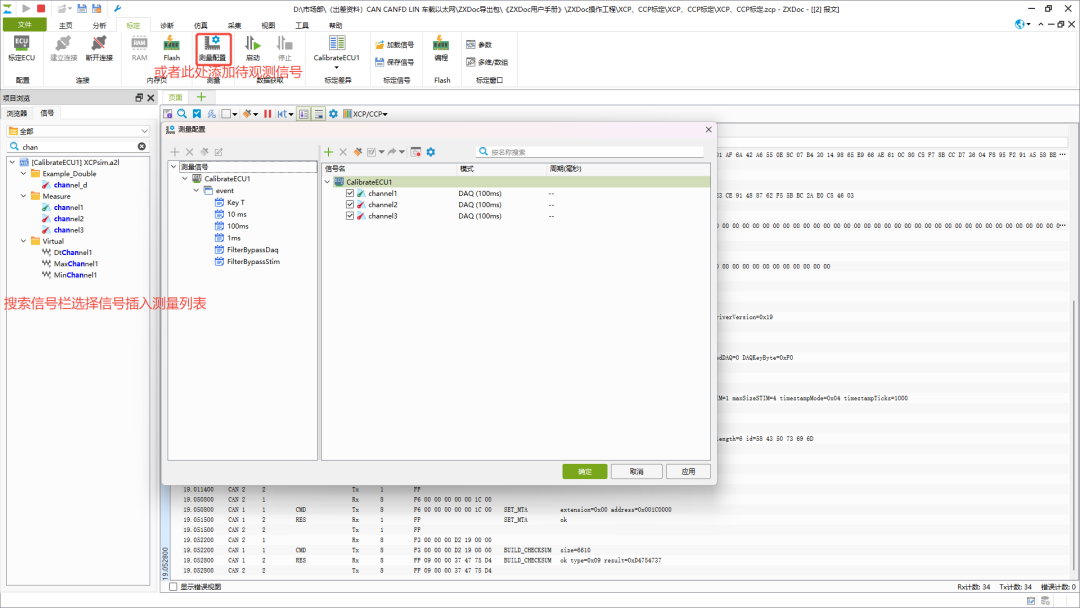

6. 成功連接，添加觀測信號

ZLG設備與被標ECU連接后，可以在“測量配置”中添加觀測信號。

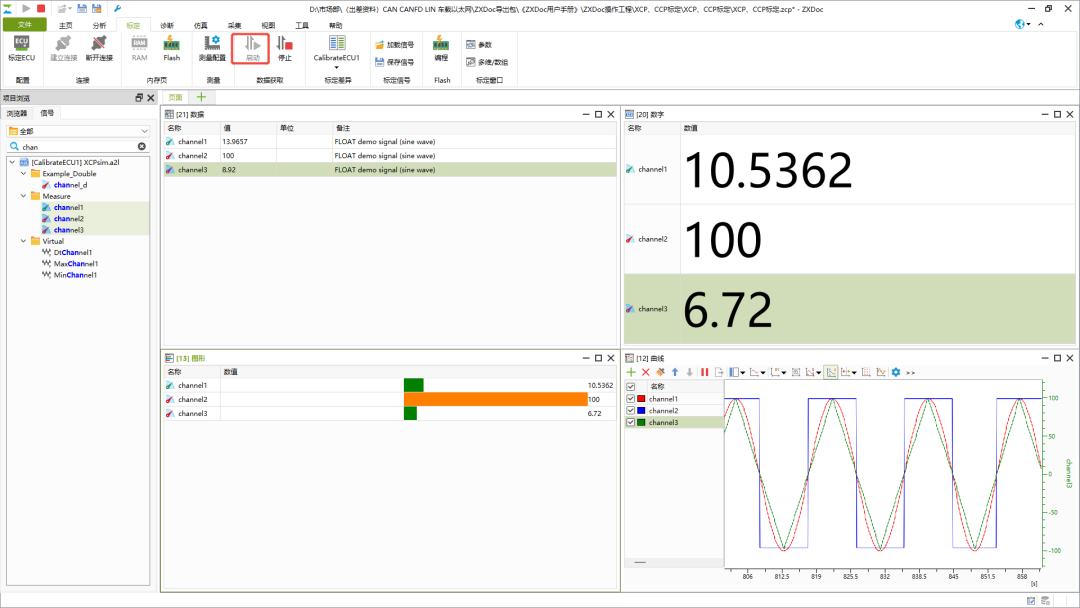

7. 啟動數據獲取，可添加多測量窗口查看信號數據

在界面中，支持右鍵添加觀測窗口或者“分析”界面直接選擇添加測量窗口。

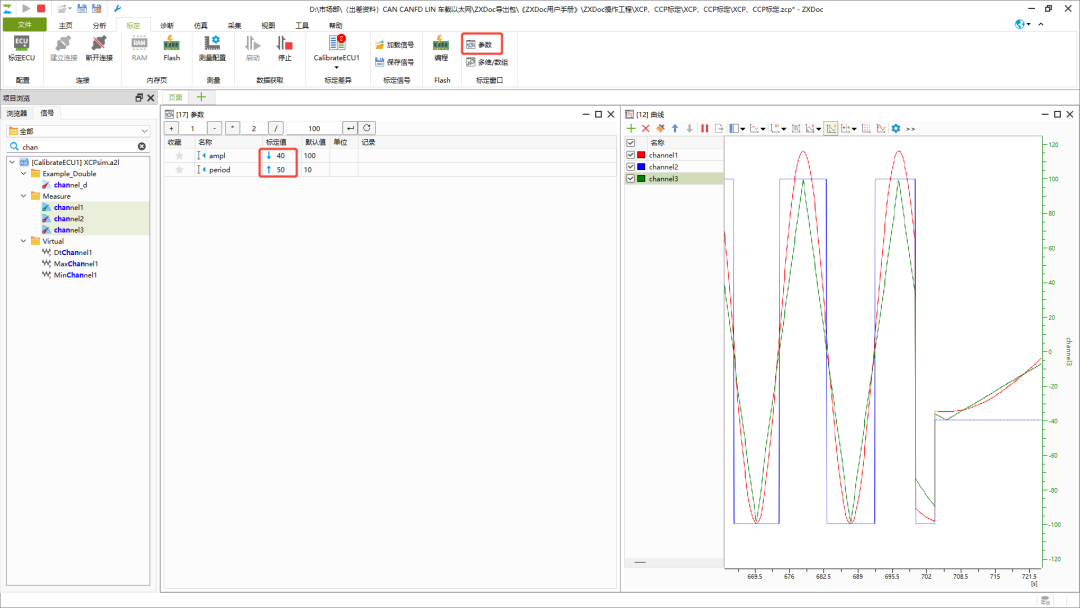

8. 參數標定

在參數界面中，添加標定參數，實現參數標定。

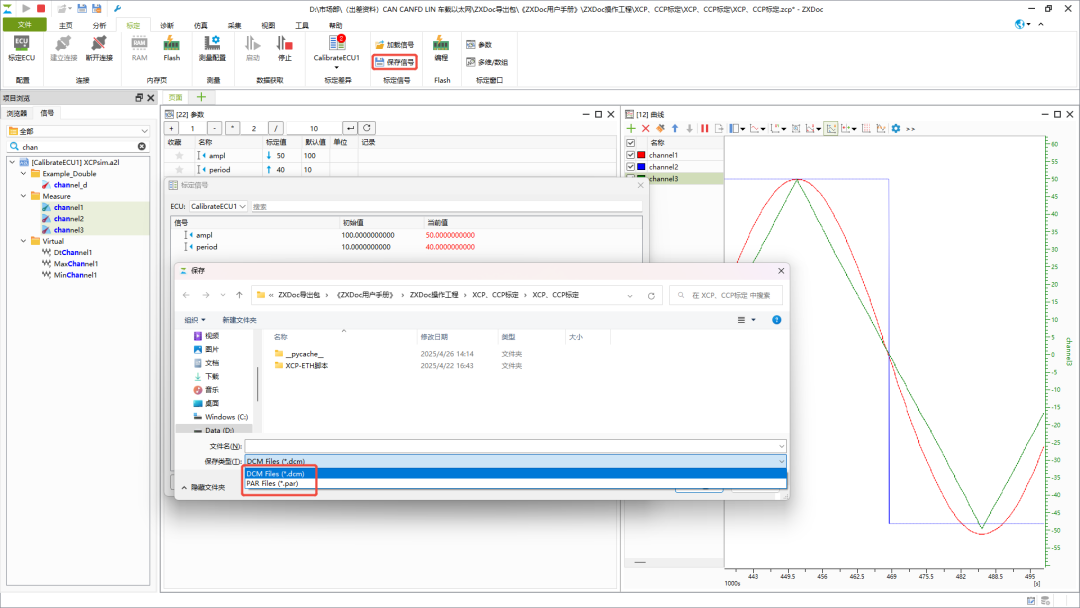

9. 保存標定信號（如需）

支持將標定信號保存成dcm或par文件。

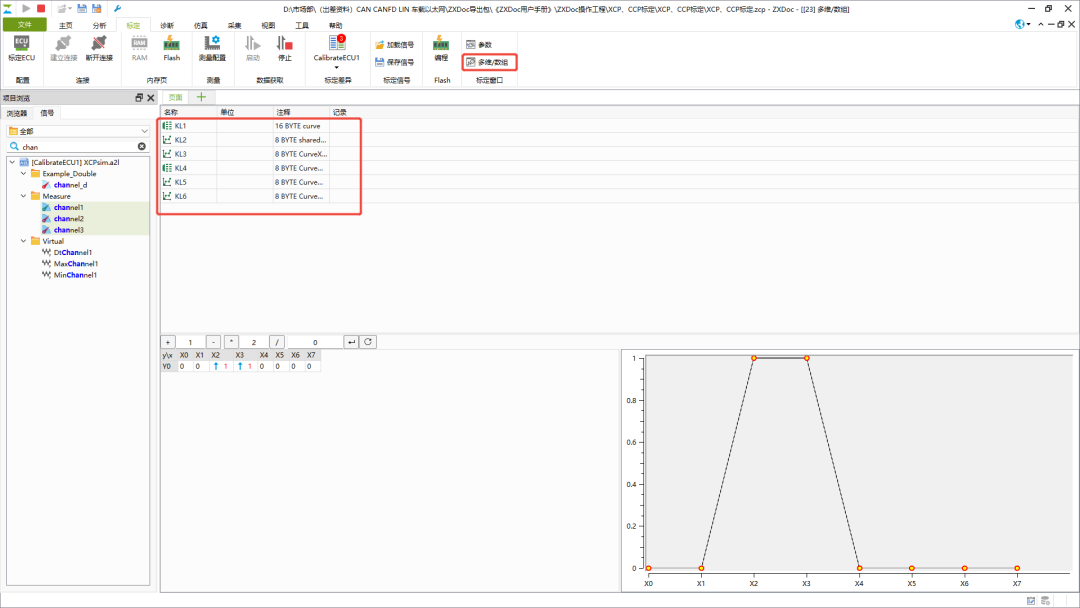

10. 二維標定

在多維/數組窗口中，添加二維標定信號，實現二維標定。

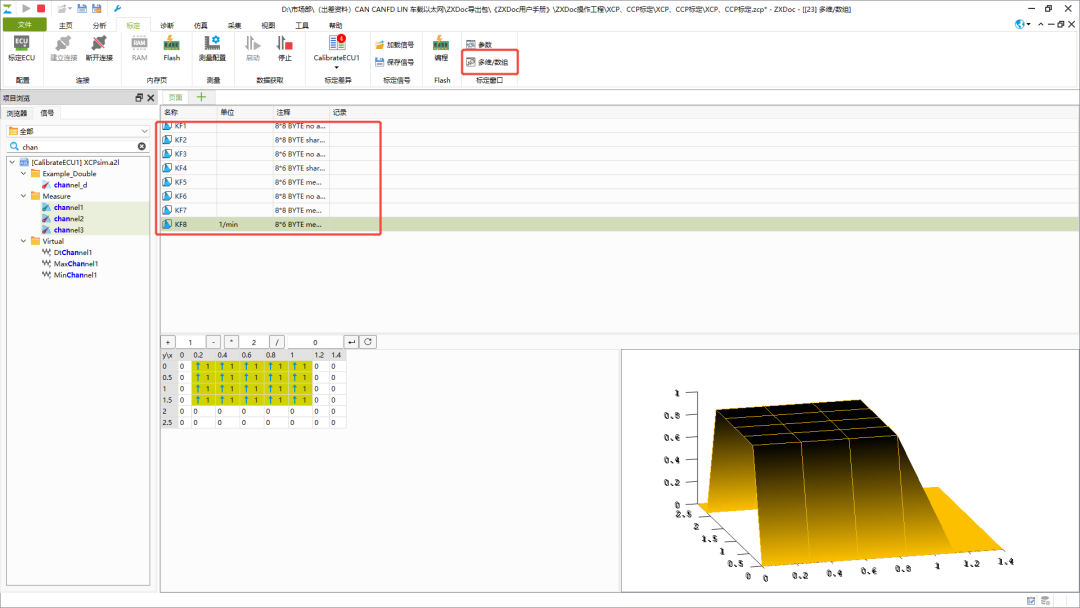

11. 多維標定

在多維/數組窗口中，添加多維標定信號，實現多維標定。

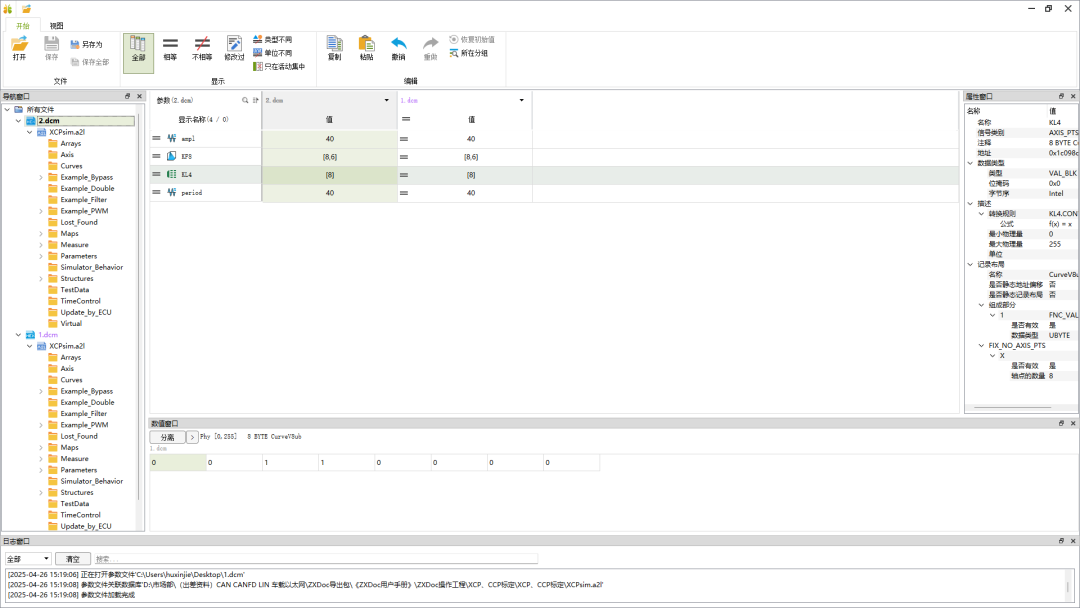

12. 標定數據管理

在ZXDoc工具欄中，有標定數據管理工具，支持將保存的標定文件按需管理。
