一、項目背景

隨著工業自動化技術的不斷發展，環境控制系統在各個領域的應用越來越廣泛。在現代化的工業生產中，對環境的精確控制直接影響產品質量和生產效率。某汽車制造工廠的涂裝車間，對溫度、濕度、空氣流量等環境參數有著嚴格的要求。為了實現對這些參數的精準控制，該工廠采用了基于西門子1200系列PLC和CAN協議電磁閥的環境控制系統，并通過捷米特ProfiNet轉CAN協議轉換網關實現了設備之間的數據通信。

二、設備選型

·PLC：選用西門子S7-1200PLC，其具有強大的處理能力和豐富的通信接口，支持ProfiNet協議，能夠作為控制系統的主站，對整個環境控制系統進行集中控制和管理。

·電磁閥：采用支持CAN協議的電磁閥，如博世力士樂品牌的部分電磁閥產品，可精確控制空氣流量、水流量等，以滿足涂裝車間對不同區域環境參數的調節需求。

·協議轉換網關：捷米特ProfiNet轉CAN智能網關，該網關能夠?qū)rofiNet協議與CAN總線協議進行轉換，實現西門子PLC與CAN協議電磁閥之間的數據交互。

三、系統架構

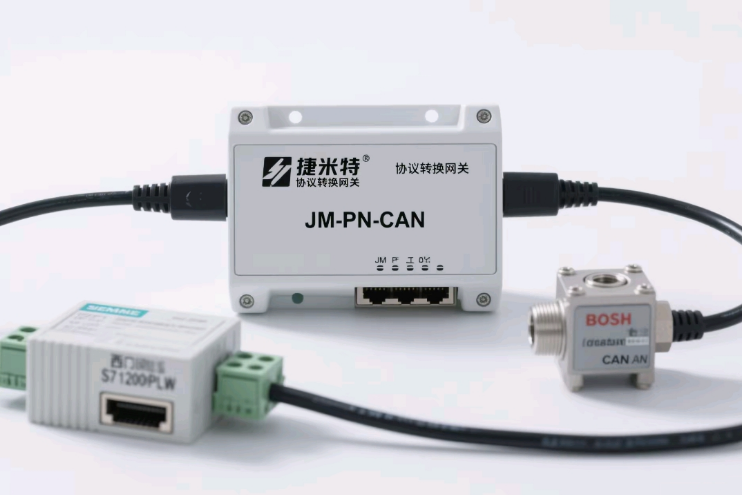

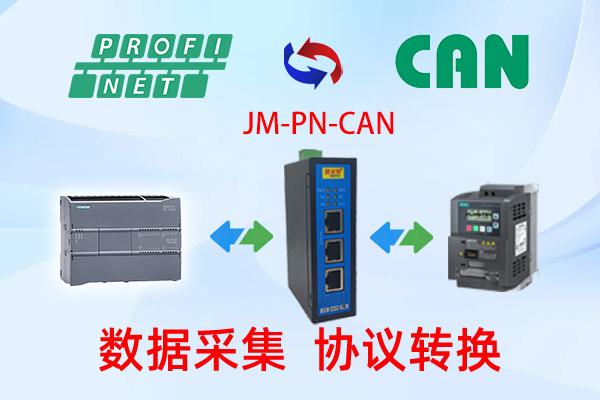

西門子S7-1200PLC通過ProfiNet網絡與捷米特ProfiNet轉CAN模塊相連，網關再與各個CAN協議的電磁閥進行連接。其中，ProfiNet網絡采用標準4芯屏蔽電纜進行布線，CAN總線則使用雙絞線傳輸，并在總線兩端加入終端匹配電阻，以增強通信的可靠性。

四、實施過程

1.硬件連接：首先，將捷米特CAN轉ProfiNet協議轉換網關的電源接入24VDC電源，確保網關正常供電。然后，使用標準ProfiNet電纜將網關的ProfINet接口與西門子S7-1200PLC的ProfiNet接口相連。接著，使用雙絞線將網關的CAN接口與各個電磁閥的CAN接口相連，并在CAN總線的兩個端點分別接入120Ω的終端匹配電阻。

2.參數配置：使用西門子博途軟件對S7-1200PLC進行編程和配置，設置其作為ProfiNet主站的相關參數，包括IP地址、子網掩碼、網關地址等。同時，通過網關的配置軟件或網頁管理工具，設置捷米特JM-PN-CAN網關的IP地址、子網掩碼等網絡參數，以及CAN總線的相關參數，如波特率設置為500kbit/s等，并將其作為ProfiNet從站進行配置。

3.程序編寫：在S7-1200PLC中編寫控制程序，根據涂裝車間的環境參數要求，實現對CAN協議電磁閥的控制邏輯。例如，當車間內濕度傳感器檢測到濕度低于設定值時，PLC發送控制信號通過捷米特CAN轉ProfiNet協議轉換網關轉換為CAN協議指令，控制相應的電磁閥打開，增加車間內的濕度。

4.系統調試：完成硬件連接和軟件配置后，對整個環境控制系統進行調試。首先進行通信測試，確保西門子PLC與捷米特網關之間、網關與電磁閥之間的通信正常。然后對控制系統進行功能測試，模擬各種環境條件，驗證系統是否能夠按照預定的控制邏輯準確地調節溫度、濕度、空氣流量等參數。

五、應用效果

·精確控制：通過捷米特JM-PN-CAN網關實現了西門子PLC與CAN協議電磁閥的無縫連接，使控制系統能夠精確地根據環境參數傳感器的反饋信號，實時調整電磁閥的開度，從而對涂裝車間的溫度、濕度、空氣流量等參數進行精確控制，有效提高了涂裝質量的穩定性。

·提高效率：該環境控制系統能夠自動根據預設的工藝要求進行環境參數調節，減少了人工干預，提高了生產效率。同時，穩定的工作環境也有助于減少設備故障和維護成本，提高了整個涂裝車間的生產效率和運行可靠性。

·易于擴展：捷米特CAN轉ProfiNet協議轉換網關具有良好的兼容性和可擴展性，如果后續需要增加更多的電磁閥或其他CAN協議設備，只需簡單地接入CAN總線并進行相應的配置即可，方便了系統的升級改造。

六、總結

在汽車制造工廠的涂裝車間環境控制系統中，捷米特ProfiNet轉CAN協議轉換網關成功地解決了西門子1200系列PLC與CAN協議電磁閥之間的通信問題，實現了設備之間的高效數據交互和精確控制。該方案不僅提高了環境控制的精度和可靠性，還為工廠的智能化生產和管理提供了有力的支持，具有良好的應用前景和推廣價值。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
