開發板與芯片介紹

1 芯片介紹

1.1 簡介

W55MH32 是 WIZnet 新推出的高性能以太網單片機。它采用高性能 Arm? Cortex-M3 內核，主頻最高達 216MHz，內置 1024KB FLASH、96KB SRAM 。尤為突出的是，其搭載 WIZnet TCP/IP offload 引擎（TOE），集成全硬件 TCP/IP 協議棧、MAC 及 PHY ，還配備 32KB 獨立以太網收發緩存，供 8 個硬件 socket 使用，是真正的All-in-One解決方案。

W55MH32L和W55MH32Q芯片正面

1.2 系統框架

W55MH32芯片支持豐富的外部接口，包括GPIO、ADC、UART、SPI、I2S、I2C和SDIO等，便于與傳感器、執行器和其他外圍設備進行連接和交互。這些特性使得W55MH32芯片適用于各種需要高效網絡通信和數據處理的應用場景，如智能家居、工業自動化、智能電網等。

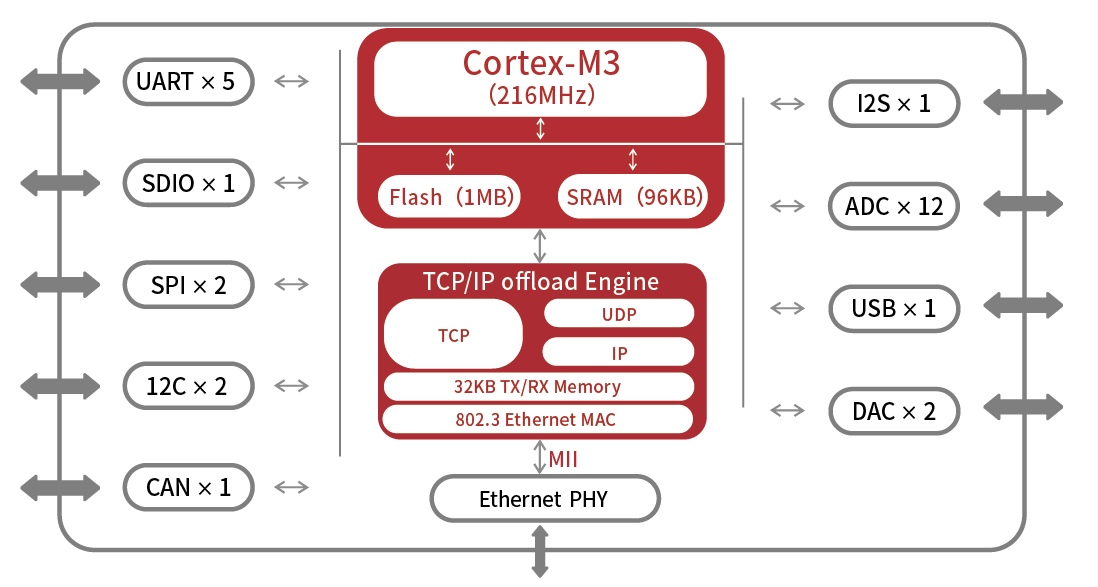

系統框架圖

1.3 資源

封裝

W55MH32L:100QFN(12x12mm)

W55MH32Q:68QFN(8x8mm)

32位Arm Cortex-M3核心，主頻最高可達216MHz

1024KB FLASH，96KB SRAM

3個12位ADC，2個12位DAC

12通道DMA 控制器

10/100兆以太網MAC和PHY

全硬件TCP/IP協議棧，支持：TCP，UDP，ICMP，IPv4，ARP，IGMP，PPPoE

8個獨立的硬件socket

獨立32KB以太網收發緩存

支持自動協商

LED狀態顯示

最多66個多功能雙向IO口，全部可映射到16個外部中斷上。

17個定時器

10個通用定時器

2個帶死區控制的高級定時器

2個基本定時器

2個看門狗定時器

1個系統滴答定時器

最多12個通信接口

2個I2C接口

5個USART接口

2個SPI接口，1個帶I2S接口復用

1個CAN接口

1個USB2.0全速接口（可選內部1.5K上拉電阻）

1個SDIO接口

支持硬件加密算法單元(DES、AES、SHA等）

器件一覽表

型號	W55MH32L	W55MH32Q
Flash（KB）	1024	1024
SRAM（KB）	96	96
定時器	高級	2	2
通用	10	10
基本	2	2
看門狗	2	2
系統滴答定時器	1	1
通信接口	SPI/I2S	2/1	2/1
I2C	2	2
USART/UART	5	3
USB	1	1
CAN	1	1
SDIO	1	—
Ethernet	1	1
GPIO端口	66	36
12位ADC（通道數）	3（12個通道）	3（12個通道）
12位DAC（通道數）	2（2個通道）	2（2個通道）
隨機數模塊	支持	支持
硬件加密算法單元	支持	支持
頁大?。↘字節）	4	4
CPU頻率	216M	216M
工作電壓	2.0~3.6V	2.0~3.6V
工作溫度	-40~+85℃	-40~+85℃
封裝	QFN100	QFN68
尺寸	12x12mm	8x8mm

1.4 引腳分布

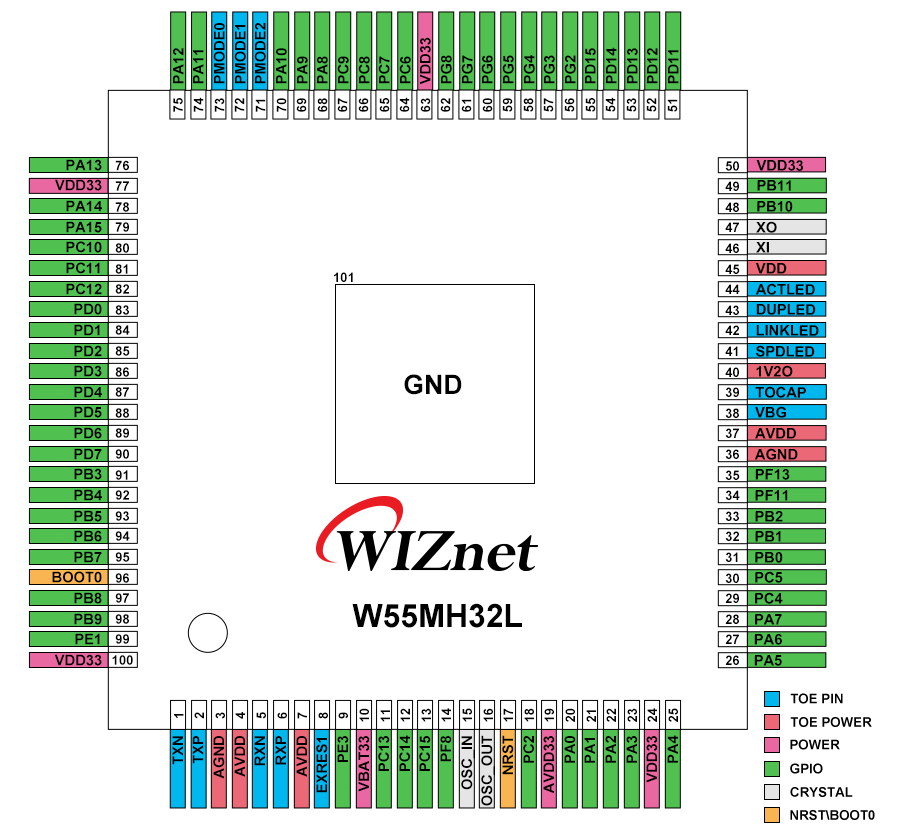

W55MH32L 引腳分布

W55MH32Q 引腳分布

2 開發板介紹

2.1 W55MH32L-EVB

2.1.1 簡介

W55MH32L-EVB 是基于 W55MH32L 芯片開發的一款功能豐富的開發板，已將芯片上的所有外設和IO引出，方便評估芯片和學習。

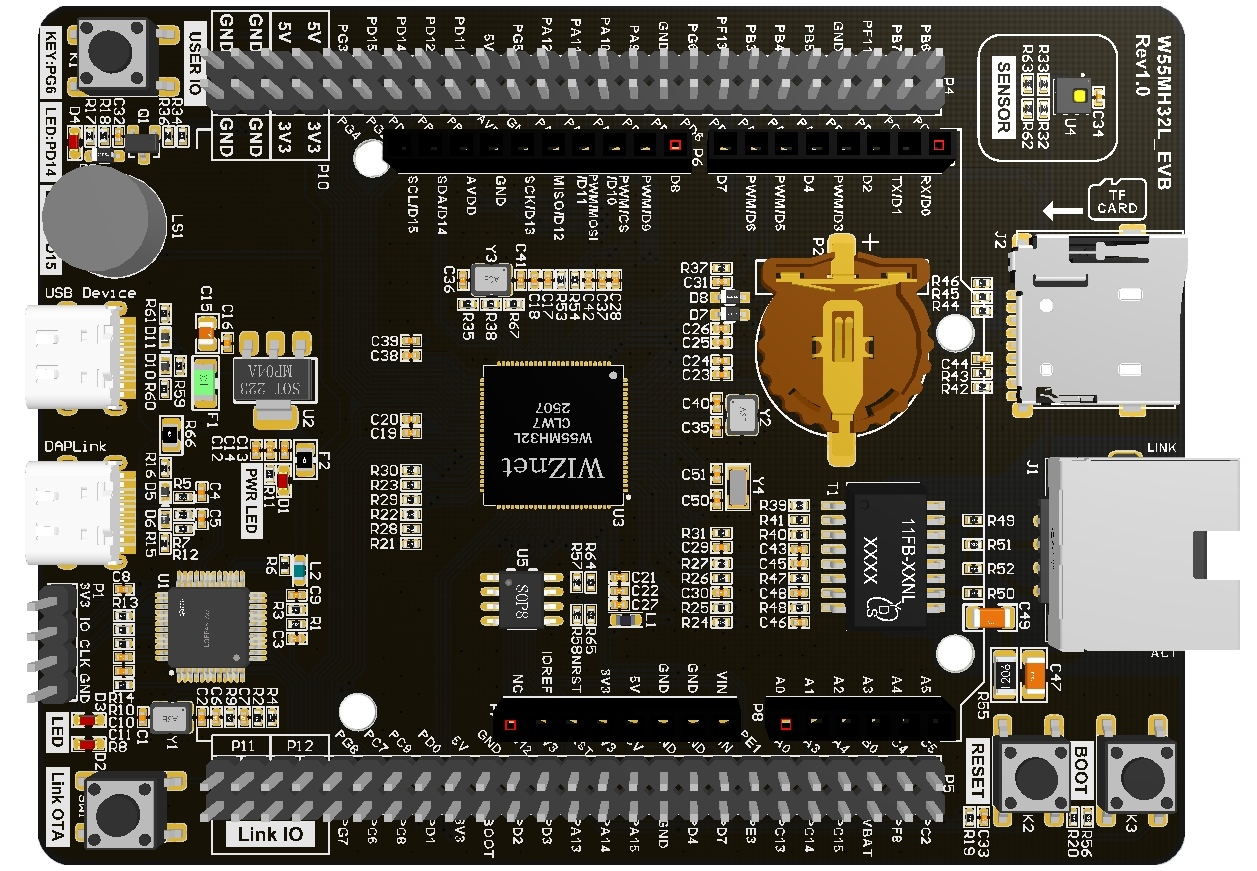

W55MH32L-EVB 正面

W55MH32L-EVB背面

2.1.2 板載資源

開發板集成了TF 卡座，溫濕度傳感器，EEPROM，用戶按鈕，用戶 LED 等外設，資源豐富。還有一套 ARDUINO 插排，可以外接 ARDUINO 接口的擴展板，無論是開發板自身的功能性和兼容性，還是拓展性都非常強大。

此外，開發板上還集成了一個 WIZ-Link 仿真器，支持調試，程序下載以及虛擬串口功能，再也無須外接仿真器和串口調試工具，只需一根TYPE C數據線和一塊開發板即可輕松搞定單片機+以太網部分的學習內容。

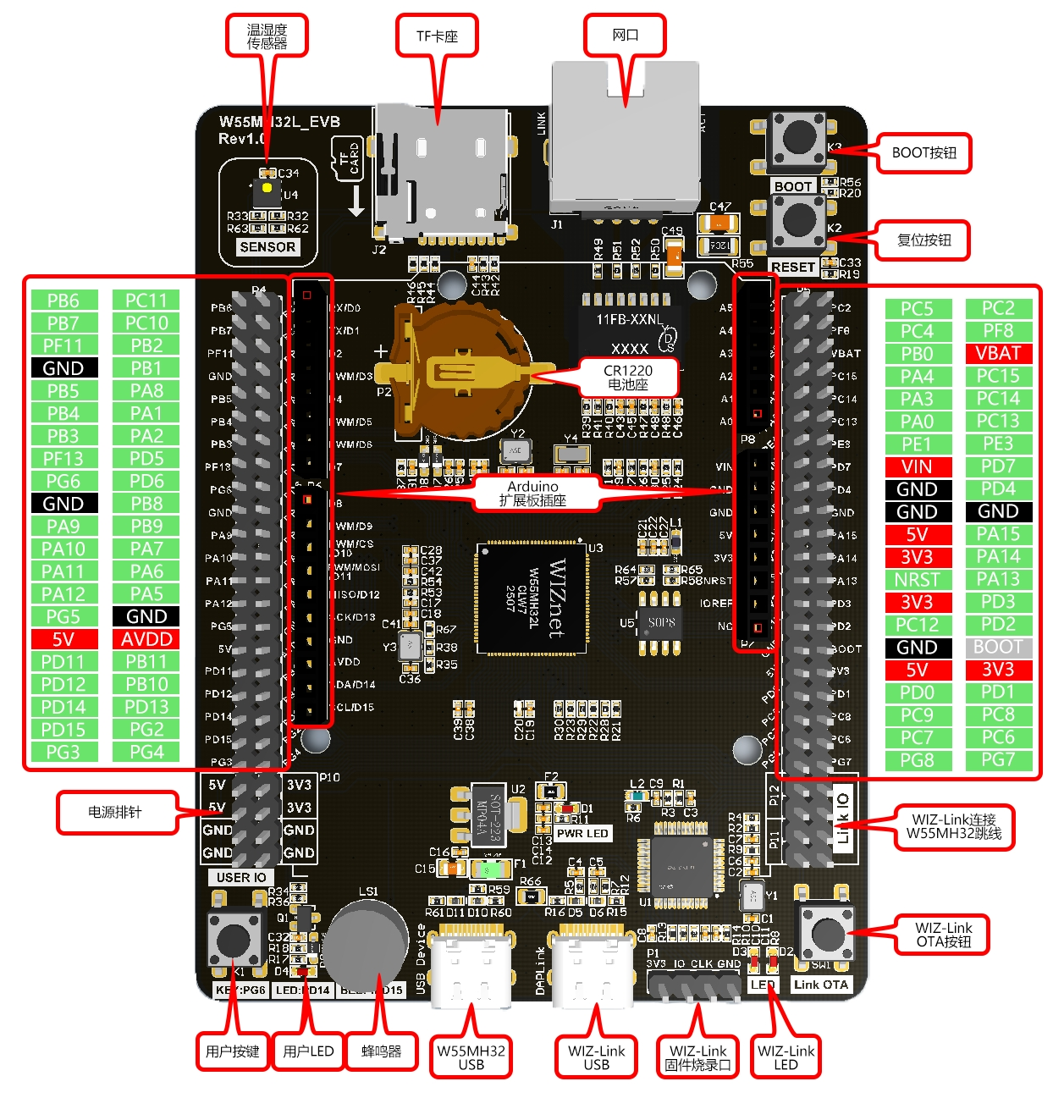

W55MH32L-EVB 硬件資源配置圖

W55MH32L-EVB 硬件資源配置表

資源	描述
MCU	W55MH32L,QFN100,1024KB FLASH,96KB RAM
主頻	216MHz
GPIO	66個
串口	5路
SPI	2路
I2C	2路
USB	1路
CAN	1路
SDIO	1路
Ethernet	1路
12位ADC	3路（12通道）
12位DAC	2路（2通道）
隨機數模塊	支持
硬件加密算法單元	支持
RTC	CR1220電池座*1
蜂鳴器	有源蜂鳴器*1
按鍵	復位按鍵1，BOOT按鍵1，用戶按鍵1，WIZ-Link OTA按鍵1
LED	PWR1，USER1，WIZ-Link*2
仿真器	WIZ-Link*1
溫濕度傳感器	AHT20*1
EEPROM	AT24C16C-SSHM-T*1
ARDUINO插排	支持
USB	W55MH32L1,WIZ-Link1
以太網接口	下沉式RJ45*1

2.2 W55MH32Q-EVB

2.2.1 簡介

W55MH32Q-EVB 是基于 W55MH32Q 芯片開發的一款最小系統板。

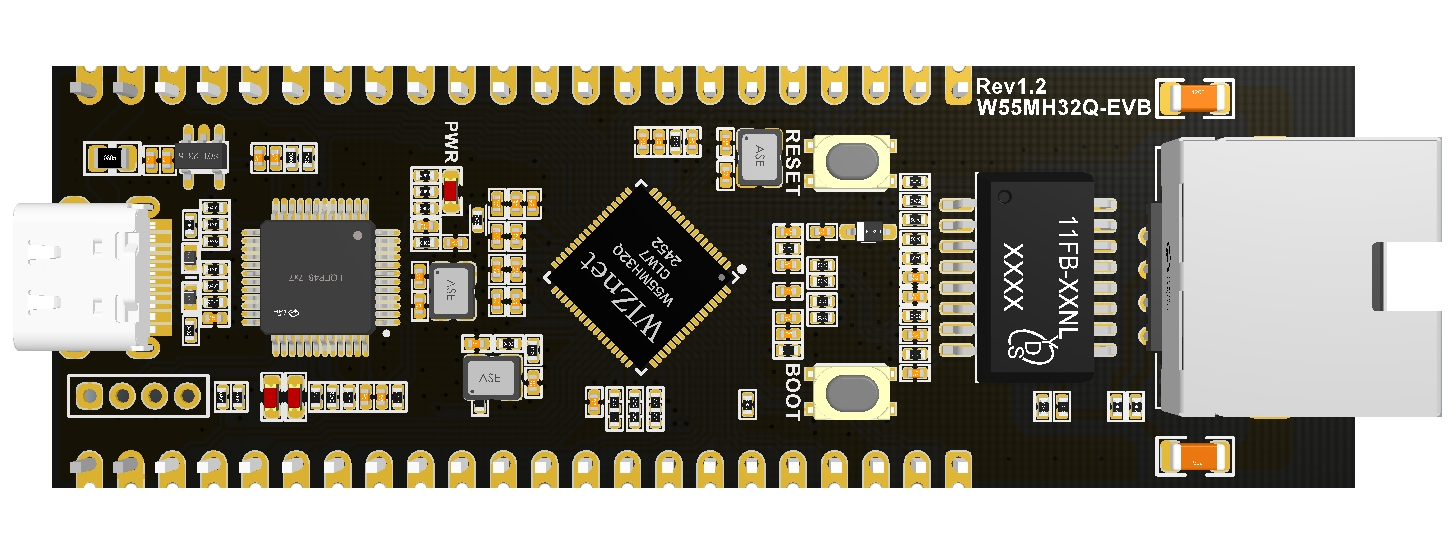

W55MH32Q-EVB 正面

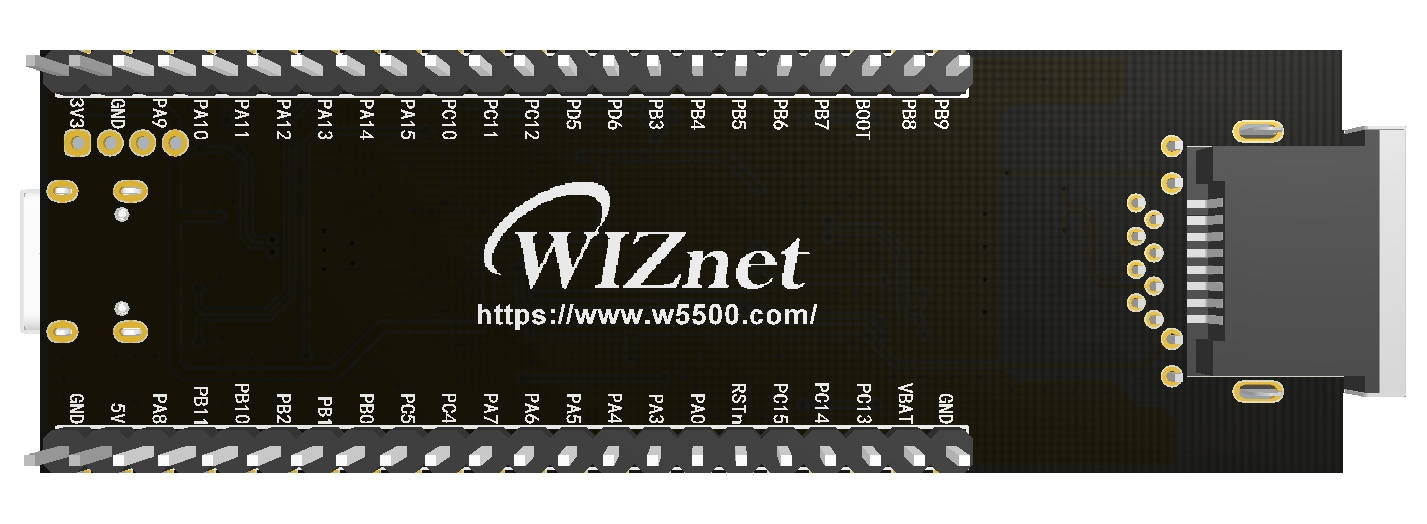

W55MH32Q-EVB 背面

2.2.2 板載資源

這款芯片將所有IO均引出至開發板排針，其強大的功能可充分滿足絕大多數嵌入式應用場景與開發需求。芯片尺寸精巧，極大地方便了芯片測試及功能評估。同時，開發板集成了WIZ - Link仿真器，具備調試、程序下載以及虛擬串口功能。用戶無需再外接仿真器和串口調試工具，僅通過一根TYPE C數據線，便能輕松實現日志打印與程序下載。如此一來，利用該開發板評估芯片功能變得極為便捷高效，為開發者帶來了極大的便利。

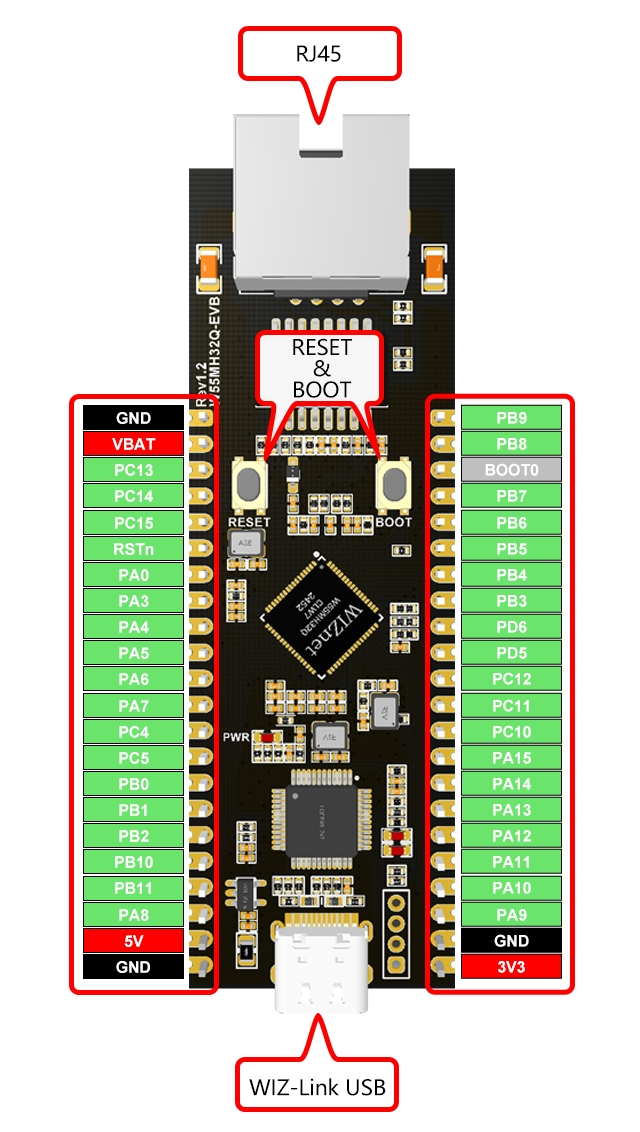

W55MH32Q-EVB 硬件資源配置圖

W55MH32Q-EVB 硬件資源配置表

資源	描述
MCU	W55MH32Q,QFN68,1MB FLASH,96KB RAM
主頻	216MHz
GPIO	36個
串口	3路
SPI	2路
I2C	2路
USB	1路
CAN	1路
Ethernet	1路
12位ADC	3路（12通道）
12位DAC	2路（2通道）
隨機數模塊	支持
硬件加密算法單元	支持
按鍵	復位按鍵1，BOOT按鍵1
LED	PWR*1
USB	W55MH32Q*1
以太網接口	下沉式RJ45*1

3 參考資料

請進入http://www.w5500.com/ 獲取最新參考資料。
