在醫療設備領域，心電監測設備的性能提升依賴于主芯片與存儲的協同工作，以及合理的 PCBA設計。Nordic nRF52、TI MSP430、STM32、NXP LPC4337這幾款主芯片廣泛應用于心電監測設備，本文將深入探討STM32對應存儲芯片 SD NAND（貼片式 SD卡、貼片式 TF卡）的組合優勢，以及相關電路、PCBA設計方案要點。合理的芯片與存儲組合以及優化的 PCBA設計，能夠顯著提升心電監測設備的性能和可靠性。

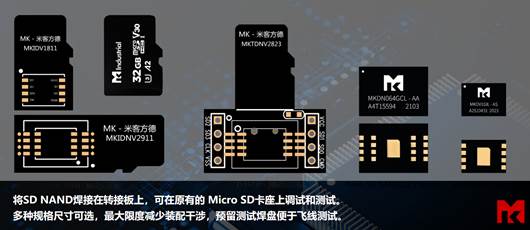

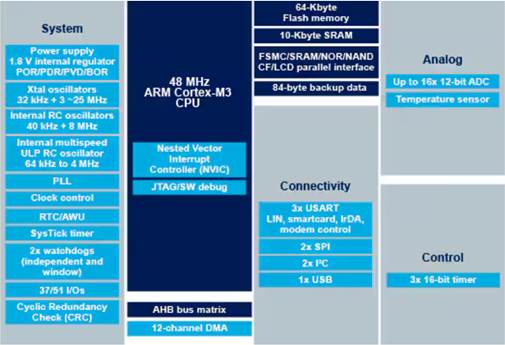

STM32F103C8T6是一款基于 ARM Cortex - M3內核 STM32系列的 32位的微控制器，程序存儲器容量是 64KB，需要電壓 2V~3.6V。是經典的低功耗 32位 MCU，具有較高性價比，能滿足基本數據處理需求。Cortex - M3內核的高效處理能力使得在數據處理方面表現穩定。SD NAND MKDV08GCL - STPA低功耗、高速讀寫、SMART穩定性好特性，高容量可保障數據存儲安全可靠，且成本相對較低，適合大規模生產。在數據存儲安全方面， SMART功能能夠?qū)崟r(shí)監測存儲狀態，及時發現并糾正錯誤，確保數據的完整性和可靠性。

STM32搭配MKSDNAND SMART功能（自我監測分析和報告技術）

MK SD NAND SMART功能是一種自我監測、分析和報告技術（Self - Monitoring, Analysis and Reporting Technology），最初是為傳統硬盤驅動器開發的，現在也應用于SD NAND/Micro SD卡等存儲設備。

• 實時監控：SD NAND SMART功能可以在使用過程中持續監控其性能和健康狀況。它能實時提供有關卡的多個關鍵因素的信息，如編程和擦除周期、備用塊狀態以及預計剩余使用壽命等。通過這種實時監控，用戶可以及時發現潛在問題或磨損跡象，以便采取預防措施，避免出現嚴重問題。實時監控能夠有效提前發現 SD NAND/SD卡的潛在問題，降低數據丟失的風險。
• 統計分析輔助決策：SMART功能提供的數據能幫助用戶進行明智的規劃。例如，醫療、工業用戶通過了解SD NAND/SD卡的剩余使用壽命、編程和擦除周期、備用塊狀態等信息，可以安排及時的維修或進行預防性維護，確保使用的設備能最佳運行和穩定性。

• 保障數據完整性：SMART功能可顯著降低設備意外故障的可能性，確保數據收集的可靠性和連續性。用戶通過早期發現潛在威脅，能及時采取行動保護重要數據，避免因 SD NAND/SD卡故障而導致的數據丟失。
• 提升安全性與可靠性：在數據安全至關重要的情況下，SD SMART功能為用戶提供了額外的安全保障。用戶通過持續了解SD NAND/SD卡的健康狀況，可以降低因設備故障或數據損壞導致的數據泄露風險，這對于處理高度敏感數據的行業來說至關重要，有助于維護行業的信任和信譽。從數據安全角度分析，SMART功能能夠有效提升SD NAND/SD卡的安全性和可靠性，保護用戶的隱私和數據安全。

SD NAND SMART數據讀取方法及說明

HOST下指令為 CMD56，參數為 0x00000001，發送該指令后，可獲取 1扇區數據。

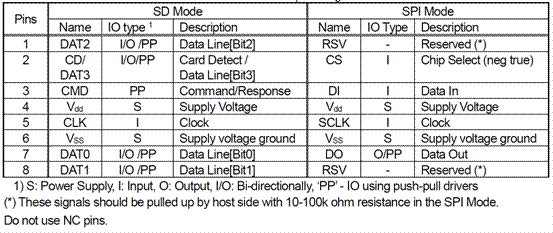

SD NAND支持兩種總線模式：SDIO模式與SPI模式

SD NAND存儲設備支持兩種驅動模式與三種傳輸模式，其通信特性與應用場景存在顯著差異。?

驅動模式?

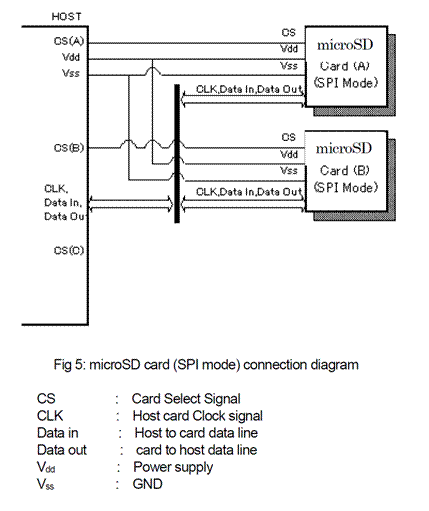

1. SPI模式：采用 4線制通信，分別為片選信號（CS）、數據輸入線（DI）、時鐘線（CLK）和數據輸出線（DO）。該模式通過主從架構實現全雙工數據交互，主控設備可通過 CS信號單獨控制每個 SD NAND設備。?

1. SDIO模式：基于 6線制架構，包含時鐘線（CLK）、命令線（CMD）和 4條數據線（DAT0~DAT3）。相較于 SPI模式，SDIO模式支持更豐富的命令集和多設備管理機制，在 4位數據傳輸時理論帶寬顯著提升。?

傳輸模式?

1. SPI模式：采用串行數據傳輸機制，支持獨立的序列輸入和序列輸出，適用于對接口資源要求苛刻的單片機系統。盡管其傳輸速率低于 SD模式，但因其協議簡單、兼容性強，成為嵌入式設備中最常用的模式。?
2. 1位 SD模式：采用分離的指令通道與數據通道設計，具備獨特的傳輸協議格式。該模式通過 CMD線傳輸指令，DAT0線進行數據傳輸，適用于對傳輸可靠性要求較高的應用場景。?
3. 4位 SD模式：在 1位 SD模式基礎上擴展 DAT1~DAT3數據線，實現 4位并行數據傳輸。該模式通過重新配置部分引腳功能，大幅提升數據傳輸帶寬，適用于對讀寫速度要求較高的存儲應用，但需主控芯片具備相應的 SDIO接口支持。?

實際應用中，SD NAND設備可通過特定的初始化流程選擇工作模式。盡管 4位 SDIO模式具備更高的理論傳輸速率，但由于 SPI模式的低引腳占用和協議簡潔性，目前仍是單片機系統中 SD NAND讀寫操作的主流選擇。

心電貼的核心工作原理

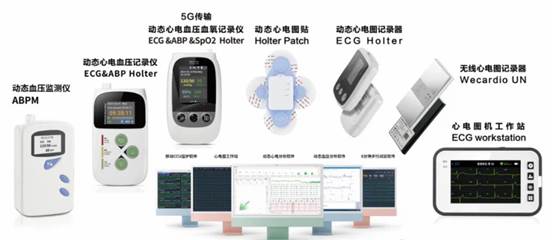

在現代醫療科技的不斷發展中，心電貼作為一種小型化、可穿戴的心電監測設備，正逐漸走進大眾視野，成為守護心臟健康的得力助手。下面就為大家詳細介紹一下心電貼的工作原理和產品特點。

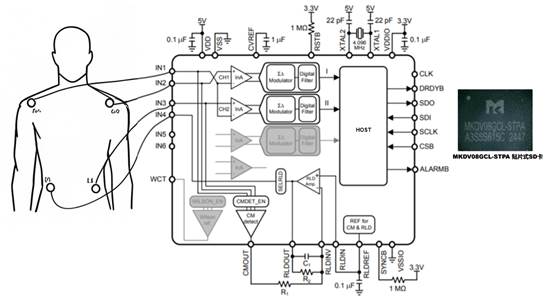

心電貼的核心工作原理基于對生物電信號的精準檢測。人體心臟跳動是一個復雜而有序的過程，每次跳動時，心肌細胞會經歷去極化和復極化，這一過程會產生生物電活動。這些生物電就像心臟的 “電信號密碼”，它們通過人體組織傳導到體表，在體表不同部位之間形成極其微弱的電位差，通常僅在毫伏（mV）級別。心電貼配備了多個精心設計的電極，這些電極就像敏銳的 “信號捕捉器”，與皮膚緊密貼合，能夠精準地捕捉到體表的微弱電位變化，并將其轉化為電信號。然而，這些初始電信號十分微弱，還夾雜著各種干擾 “噪音”，無法直接用于分析。因此，它們首先會進入心電貼內部的信號放大電路。這個放大電路如同一個信號 “放大器”，能將微弱的電信號放大到合適的強度，以便后續處理。經過放大的信號緊接著會通過濾波電路。濾波電路就像是一個精細的 “濾網”，專門去除信號中包含的各種噪聲干擾，比如常見的工頻干擾（50Hz或 60Hz）以及肌電干擾等。經過這層 “濾網”過濾后，心電信號變得更加純凈，為后續準確分析奠定了基礎。經過放大和濾波處理后的心電信號，還需要進行數字化轉換，變成數字信號，才能被進一步處理和存儲。此時，心電貼內部的微處理器就開始發揮關鍵作用。微處理器如同一個智能 “分析師”，它運用特定的算法，能夠精準識別出心電信號中的特征點，像 P波、QRS波群、T波等，進而計算出心率、心律等重要參數，為評估心臟健康狀況提供關鍵數據。根據 [生物電信號處理研究]，心電貼的這種工作原理能夠準確地檢測和分析心電信號，為心臟健康監測提供可靠的數據支持。

心電貼最大的特點之一就是小巧輕薄，重量極輕，幾乎不會給用戶帶來任何負擔。它可以輕松粘貼在胸部等部位，就像一個隱形的 “守護者”。無論是日常工作、睡眠，還是運動健身，用戶都能無感佩戴，隨時隨地進行心電監測，真正做到了將專業的醫療監測融入日常生活。與傳統心電圖機只能進行短時間靜態記錄不同，心電貼具備長時間連續監測的強大功能。它可以持續記錄數天甚至數周的心電數據，就像一位不知疲倦的 “健康衛士”，時刻關注著心臟的動態。這種長時間的監測對于捕捉偶發性的心律失常等心臟問題尤為重要，大大提高了疾病的檢出率，讓心臟問題無處遁形。心電貼操作簡單易懂，無需專業醫護人員協助。用戶只需按照說明書的指引，將其粘貼在合適的部位，就能輕松開啟心電監測之旅。更值得一提的是，部分心電貼還支持藍牙等無線技術，可與智能手機等設備連接。通過手機 APP，用戶可以實時查看心電數據，還能對數據進行管理，真正實現了健康數據的 “掌”握。隨著科技的不斷進步，心電貼的監測精度也在逐步提升。如今，它能夠精準地捕捉和記錄心電信號的細微變化，為醫生的診斷提供了可靠的數據支持。無論是心率的微小波動，還是心律的異常變化，心電貼都能準確記錄，成為醫生診斷心臟疾病的得力 “助手”。
