一、項目背景

在現代工業自動化生產過程中，氣動系統被廣泛應用于各個行業，如汽車制造、電子生產、食品包裝等。這些行業對生產效率、自動化程度以及設備的精確控制都有著極高的要求。氣動系統通常由各種氣缸、電磁閥、壓力傳感器等組成，其中壓力傳感器起著關鍵的監測作用，能夠實時反饋系統中的壓力情況，以便控制器及時調整，確保設備的穩定運行。

然而，不同品牌和類型的設備往往采用不同的通信協議，這給系統的集成和控制帶來了挑戰。例如，許多壓力傳感器采用CAN協議進行通信，而主流的PLC控制器如西門子的S7-1500則支持ProfiNet協議。為了實現這些設備之間的無縫通信和協同工作，需要一種可靠的協議轉換解決方案，捷米特ProfiNet轉CAN協議轉換網關應運而生。

二、企業需求痛點

某汽車制造企業在其生產線上大量使用了氣動系統來完成零部件的裝配、搬運等工作。這些氣動系統中配置了眾多的壓力傳感器，用于實時監測氣缸壓力，以確保裝配精度和設備的正常運行。然而，原有的壓力傳感器采用CAN協議進行數據傳輸，而工廠的自動化控制系統基于西門子ProfiNet協議構建，導致壓力傳感器的數據無法直接接入控制系統。

這使得生產過程中對氣動系統壓力的監控不夠及時和準確，難以實現對生產過程的精細化管控。當氣動系統出現壓力異常時，無法迅速定位問題并采取措施，影響了生產效率和產品質量。企業急需一種能夠將CAN協議的壓力傳感器數據轉換為ProfiNet協議，無縫接入現有自動化控制系統的技術方案。

三、解決方案

經過對市場的調研和技術評估，該汽車制造企業選擇了捷米特ProfiNet轉CAN智能網關，其解決方案如下：

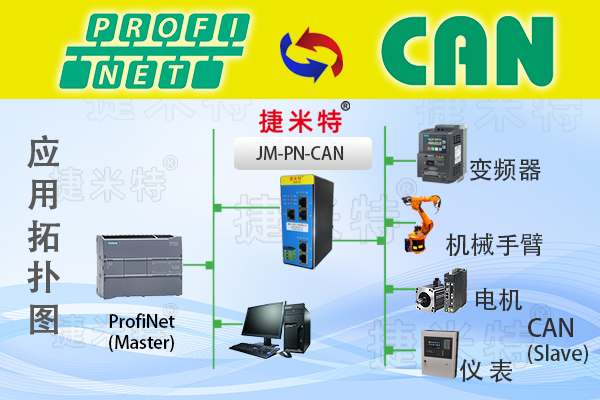

·設備選型與連接：在生產線的氣動系統中，選用了威卡品牌的CAN總線壓力傳感器來采集氣缸等設備的壓力數據。將這些壓力傳感器的CAN總線接口與捷米特ProfiNet轉CAN模塊的CAN接口相連，同時將網關的ProfiNet接口接入工廠現有的西門子ProfiNet工業以太網。這樣，原本獨立的CAN總線壓力傳感器與西門子S7-1500PLC控制器之間建立起了通信橋梁。

·參數配置：通過捷米特提供的配置軟件，對CAN轉ProfiNet協議轉換網關進行詳細的參數設置。包括設置網關的設備名稱、IP地址等網絡參數，使其能夠正確地加入到ProfiNet網絡中。同時，配置CAN總線的相關參數，如波特率、節點ID等，確保與壓力傳感器的通信匹配。

·數據映射與轉換：定義了CAN總線壓力傳感器的數據格式與ProfiNet協議中數據的映射關系。網關將接收到的來自壓力傳感器的CAN報文進行解析，并按照預設的數據映射規則，將壓力數據轉換為ProfiNet協議能夠識別和處理的數據格式，實現數據的無縫傳輸和轉換。

四、實施過程

·安裝部署：在生產線的現場控制柜中，為捷米特CAN轉ProfiNet協議轉換網關預留了安裝空間。按照電氣安裝規范，將網關固定在導軌上，并連接好電源線、ProfiNet網絡線纜以及與壓力傳感器相連的CAN總線電纜。確保所有連接牢固可靠，防止因接觸不良導致通信中斷。

·系統集成與調試：在西門子博途軟件中，將捷米特CAN轉ProfiNet協議轉換網關的GSD文件導入到項目中，使其成為PLC認可的從站設備。然后根據現場的實際接線情況，在博途軟件中進行硬件配置和參數設置，建立PLC與網關之間的通信關系。通過編寫PLC程序，讀取網關轉換后的壓力傳感器數據，并在PLC的屏幕上進行實時顯示和監控。

·功能測試與優化：在完成系統集成后，對整個氣動系統的控制功能進行了全面的測試。模擬不同的生產工況，觀察壓力傳感器的數據是否能夠準確無誤地傳輸?shù)絇LC，并且PLC能夠根據設定的控制邏輯及時調整氣動系統的運行參數。在測試過程中，對出現的一些數據延遲、通信異常等問題進行了優化和調整，如優化網關的參數配置、調整CAN總線的終端電阻等，確保系統的穩定性和可靠性。

五、項目成果與意義

·提高生產效率：通過捷米特ProfiNet轉CAN模塊的協議轉換功能，實現了CAN總線壓力傳感器與西門子ProfiNet自動化控制系統的無縫集成。PLC能夠實時、準確地獲取氣動系統壓力數據，在壓力出現偏差時迅速做出調整，減少了因壓力異常導致的設備故障和停機時間，提高了汽車生產線的整體生產效率，據統計，生產線的停機時間減少了約20%。

·提升產品質量：對氣動系統壓力的實時精確控制，確保了汽車零部件裝配過程的穩定性和一致性。每個零部件的裝配壓力都能嚴格控制在工藝要求的范圍內，提高了產品質量和可靠性，降低了產品的次品率，經檢測，產品次品率降低了約15%。

·增強系統的靈活性和可擴展性：捷米特CAN轉ProfiNet協議轉換網關的使用，不僅解決了現有系統的通信兼容性問題，還為未來系統的擴展和升級提供了便利。當需要增加新的CAN總線設備或對控制系統進行功能擴展時，只需在網關上進行相應的配置和設置，無需對整個系統的通信架構進行大規模改動，降低了系統的維護成本和升級風險。

·推動行業技術發展：該解決方案在汽車制造行業氣動系統控制中的成功應用，為同行業其他企業在解決類似通信協議兼容問題時提供了寶貴的借鑒經驗。促進了工業自動化領域中不同協議設備之間的互聯互通，推動了行業的技術進步和智能化發展。

六、未來展望

隨著工業4.0和智能制造的不斷推進，工業自動化控制系統將朝著更加集成化、智能化的方向發展。捷米特JM-PN-CANProfiNet轉CAN智能網關在氣動系統控制中的成功應用，只是其在眾多工業領域發揮作用的一個縮影。未來，該網關還將在更多的行業和應用場景中得到推廣和使用，如智能物流、新能源汽車、高端裝備制造等。

在這些新興領域，不同協議的設備共存和通信需求將更加復雜多樣。捷米特也將不斷優化和升級其協議轉換網關產品，提高產品的性能、可靠性和易用性，以滿足市場的發展需求。同時，隨著通信技術的不斷創新，如5G、物聯網等技術的融合應用，協議轉換網關將在工業互聯網中扮演更加重要的角色，實現設備之間的更高速、更穩定、更智能的通信和協同工作，為企業的數字化轉型和智能化升級提供有力支持。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
