TPSI3050 是一款完全集成的隔離式開關驅動器，與外部電源開關結合使用時，可形成完整的隔離式固態繼電器 （SSR）。憑借 10V 的標稱柵極驅動電壓和 1.5/3.0A 的峰值拉電流和灌電流，可以選擇多種外部電源開關，以滿足廣泛的應用需求。TPSI3050 利用從原邊接收的電源產生自己的次級偏置電源，因此不需要隔離式次級電源偏置。此外，TPSI3050 可以選擇為外部支持電路供電，以滿足各種應用需求。
*附件：tpsi3050.pdf

TPSI3050 根據所需的輸入引腳數量支持兩種作模式。在雙線模式下（通常用于驅動機械繼電器），控制開關只需要兩個引腳，并支持 6.5 V 至 48 V 的寬工作電壓范圍。在三線模式下，3 V 至 5.5 V 的主電源由外部提供，開關通過單獨的使能進行控制。TPSI3050S 僅提供三線模式，具有一次性使能開關控制功能。此功能對于驅動通常只需要一個電流脈沖即可觸發的 SCR 非常有用。

次級側提供 10 V 穩壓浮動電源軌，用于驅動各種電源開關，無需次級偏置電源。該應用可以驅動用于 DC 應用的單個電源開關或用于 AC 應用的雙背靠背電源開關，以及各種類型的 SCR。TPSI3050 集成隔離保護功能非常堅固，與傳統的機械繼電器和光耦合器相比，具有更高的可靠性、更低的功耗和更大的溫度范圍。

通過使用從 PXFR 引腳到 VSSP 的外部電阻器，可以從 7 個功率級別設置中選擇 7 個功率級別設置之一，從而調整 TPSI3050 的功率傳輸。此作允許根據應用的需要，在功耗與次級上提供的功率之間進行權衡。

特性

• 無需隔離的次級電源
• 驅動外部功率晶體管或 SCR
• 3kV RMS 基本隔離
• 10V 柵極驅動，具有 1.5/3A 峰值拉電流和灌電流
• 用于外部輔助電路的電源功率高達 50mW
• 支持 AC 或 DC 切換
• 支持兩線或三線模式
• 7 級功率傳輸，電阻可選
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 溫度范圍 –40°C 至 125°C 環境溫度
• 安全相關認證
  • 符合 DIN EN IEC 60747-17 （VDE 0884-17） 的 4243V PK 基本隔離
  • 3kV RMS 隔離，持續 1 分鐘，符合 UL 1577 標準

參數

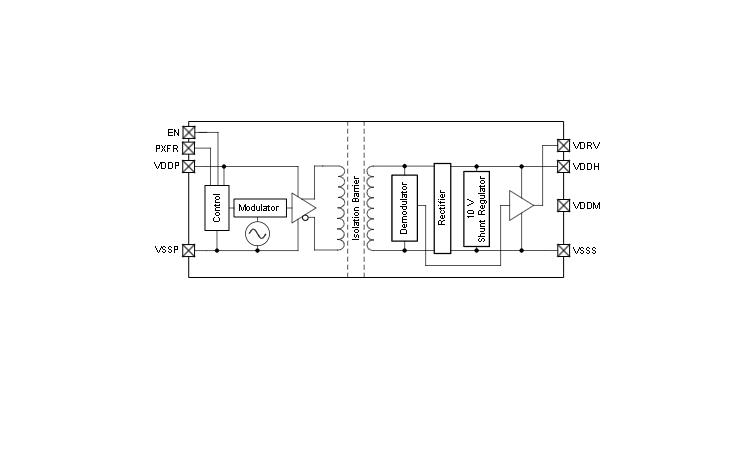

方框圖

概述

TPSI3050 是一款全集成隔離開關驅動器，內置10V門極供電，無需隔離次級供電，適用于驅動外部功率晶體管或硅控整流器（SCR）。它提供高達3-kV RMS的基本隔離，支持AC或DC切換，并具有多種功能特性，如功能安全能力和廣泛的溫度范圍。

主要特性

• ?無需隔離次級供電?：自生成次級偏置供電。
• ?驅動能力?：驅動外部功率晶體管或SCR，10V門極驅動，1.5/3-A峰值源和沉電流。
• ?隔離等級?：3-kV RMS基本隔離，4243-V PK基本隔離（符合DIN EN IEC 60747-17）。
• ?工作模式?：支持兩線或三線模式，三線模式提供單次使能功能（TPSI3050S）。
• ?安全認證?：符合UL 1577和DIN EN IEC 60747-17標準。
• ?溫度范圍?：-40至125°C環境溫度。

應用

• 固態繼電器（SSR）
• 建筑自動化
• 工廠自動化和控制

功能描述

• ?傳輸使能狀態?：通過調制方案跨隔離屏障傳輸開關使能狀態信息。
• ?功率傳輸?：無需隔離供電，通過隔離變壓器傳輸初級側輸入功率到次級側。
• ?門極驅動器?：集成門極驅動器，提供10V門極電壓，足以驅動多種功率晶體管或SCR。
• ?工作模式?：支持兩線模式和三線模式，三線模式提供更高的功率傳輸水平和更短的傳播延遲。

封裝與尺寸

• ?封裝類型?：SOIC 8引腳（DWZ）
• ?封裝尺寸?：7.50mm × 5.85mm

引腳功能與配置

• ?VDDP?：初級側電源。
• ?EN?：使能輸入（兩線模式）或使能控制（三線模式）。
• ?PXFR?：功率傳輸控制，通過外部電阻設置功率傳輸級別。
• ?VSSP?、?VSSS?：初級和次級側接地。
• ?VDDM?：生成的中間供電。
• ?VDDH?：生成的高壓供電。
• ?VDRV?：門極驅動輸出。

電氣特性

• ?初級側供電范圍?：3V至5.5V（三線模式），6.5V至48V（兩線模式）。
• ?最大功率耗散?：250mW（三線模式），350mW（兩線模式）。
• ?門極驅動電壓?：10V（標稱值）。
• ?門極驅動峰值電流?：源電流1.5A，沉電流3A。

安全與認證

• ?安全隔離電壓?：最大瞬態隔離電壓4243V PK，最大重復性峰值隔離電壓1414V PK。
• ?認證?：符合UL 1577和DIN EN IEC 60747-17標準。

應用與實現

• ?典型應用?：驅動MOSFET、IGBT或SCR，適用于多種AC或DC應用。
• ?設計步驟?：包括選擇兩線或三線模式、標準使能或單次使能、計算旁路電容和功率傳輸電阻等。
• ?布局指南?：提供PCB布局建議，以優化性能。
