TPSI3050-Q1 是一款完全集成的隔離式開關驅動器，與外部電源開關結合使用時，可形成完整的隔離式固態繼電器 （SSR）。憑借 10V 的標稱柵極驅動電壓和 1.5/3.0A 的峰值拉電流和灌電流，可以選擇多種外部電源開關，以滿足廣泛的應用需求。TPSI3050-Q1 從其初級側接收的電源產生自己的次級偏置電源，因此不需要隔離式次級電源偏置。此外，TPSI3050-Q1 可以選擇為外部支持電路供電，以滿足各種應用需求。
*附件：tpsi3050-q1.pdf

TPSI3050-Q1 支持兩種基于所需輸入引腳數量的作模式。在雙線模式下（通常用于驅動機械繼電器），控制開關只需要兩個引腳，并支持 6.5 V 至 48 V 的寬工作電壓范圍。在三線模式下，3 V 至 5.5 V 的主電源由外部提供，開關通過單獨的使能進行控制。TPSI3050S-Q1 僅提供三線模式，具有一次性使能開關控制功能。此功能對于驅動通常只需要一個電流脈沖即可觸發的 SCR 非常有用。

次級側提供 10 V 穩壓浮動電源軌，用于驅動各種電源開關，無需次級偏置電源。該應用可以驅動用于 DC 應用的單個電源開關或用于 AC 應用的雙背靠背電源開關，以及各種類型的 SCR。TPSI3050-Q1 集成隔離保護非常堅固，與傳統的機械繼電器和光耦合器相比，具有更高的可靠性、更低的功耗和更大的溫度范圍。

TPSI3050-Q1 的功率傳輸可以通過使用從 PXFR 引腳到 VSSP 的外部電阻器從七個功率級別設置中選擇一種來調整。此作允許根據應用的需要，在功耗與次級上提供的功率之間進行權衡。

特性

• 無需隔離的次級電源
• 驅動外部功率晶體管或 SCR
• 5kV RMS 增強型隔離
• 10V 柵極驅動，具有 1.5/3A 峰值拉電流和灌電流
• 用于外部輔助電路的電源功率高達 50mW
• 支持 AC 或 DC 切換
• 支持兩線或三線模式
• 7 級功率傳輸，電阻可選
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 符合 AEC Q-100 標準，適用于汽車應用：
  • 溫度等級 1：–40 至 +125°C，溫度指標 A
• 安全相關認證
  • 符合 DIN EN IEC 60747-17 （VDE 0884-17） 的 7071-V PK 增強型隔離
  • 5kV RMS 隔離，持續 1 分鐘，符合 UL 1577 標準

參數

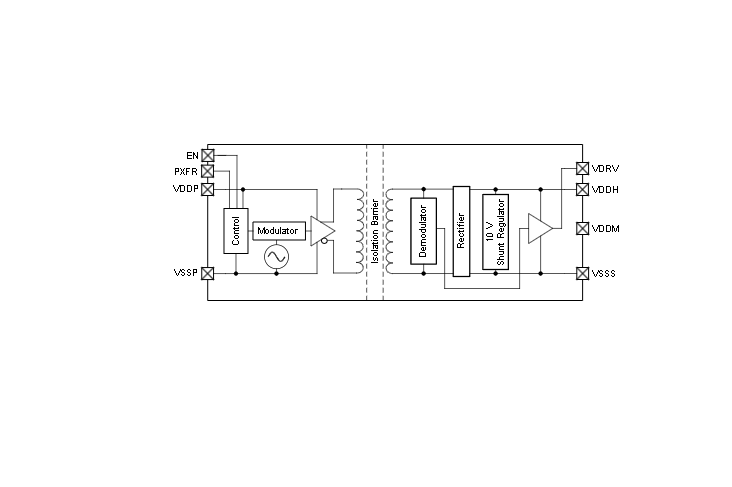

方框圖

概述

TPSI3050-Q1 是一款專為汽車應用設計的增強型隔離開關驅動器，集成了10V門極電源。它無需隔離的次級電源，能夠驅動外部功率晶體管或硅控整流器（SCR），并提供高達5kV RMS的增強型隔離。該設備支持AC或DC切換，適用于固態繼電器（SSR）、電池管理系統、車載充電器等多種應用。

主要特性

• ?無需隔離次級電源?：設備自身從初級側電源生成次級偏置電源。
• ?高隔離電壓?：5kV RMS增強型隔離。
• ?寬電壓范圍?：支持6.5V至48V（兩線模式）和3V至5.5V（三線模式）的輸入電壓。
• ?大電流驅動能力?：提供1.5/3.0A的峰值源和沉電流。
• ?多功能模式?：支持兩線模式和三線模式，三線模式下具有單次使能功能。
• ?安全認證?：符合AEC-Q100汽車應用標準，具有多項安全相關認證。
• ?溫度范圍?：支持-40°C至+125°C的工作溫度范圍。

應用

• ? 固態繼電器（SSR） ?
• ?電池管理系統?
• ?車載充電器?
• ?混合動力、電動和動力傳動系統?
• ?建筑自動化?
• ?工廠自動化和控制?

功能描述

• ?集成隔離保護?：提供比傳統機械繼電器和光耦更高的可靠性、更低的功耗和更寬的溫度范圍。
• ?功率傳輸可調?：通過外部電阻選擇七個功率等級，實現功耗與次級功率提供的權衡。
• ?支持外部輔助電路?：最多可提供50mW的電源給外部輔助電路。
• ?功能安全?：提供文檔支持功能安全系統設計。

封裝與尺寸

• ?封裝類型?：SOIC 8引腳（DWZ）
• ?封裝尺寸?：7.50mm × 5.85mm

引腳功能與配置

• ?EN?：使能輸入，高電平有效。
• ?PXFR?：功率傳輸控制，通過外部電阻設置功率等級。
• ?VDDP?：初級側電源。
• ?VSSP?：初級側地。
• ?VSSS?：次級側地。
• ?VDDM?：生成的中間電源。
• ?VDDH?：生成的高電源。
• ?VDRV?：門極驅動輸出，高電平有效。

電氣特性

• ?門極驅動電壓?：標稱10V。
• ?最大功耗?：三線模式下250mW（VDDP = 5V，R PXFR = 20kΩ），兩線模式下350mW（EN = 48V，R PXFR = 20kΩ）。
• ?開關特性?：包括上升時間、下降時間、傳播延遲等詳細參數。

安全認證與限制

• ?安全認證?：符合DIN EN IEC 60747-17和UL 1577標準。
• ?安全限制值?：包括輸入/輸出/供電電流限制、總功率限制和安全溫度限制。

應用與實施

• ?設計要求?：包括總門極電容、FET開通時間、傳播延遲、開關頻率等。
• ?詳細設計步驟?：包括兩線或三線模式選擇、C DIV1和C DIV2電容計算、R PXFR選擇等。
• ?布局指南?：提供PCB布局建議，以確保最佳性能。

文檔支持

• ?相關技術文檔?：包括數據手冊、應用筆記等。
• ?支持資源?：提供TI E2E支持論壇鏈接，方便用戶獲取幫助。
