概述
在DARWIN系列中，MAX32672是一款超低功耗、成本高效、高度集成且具有高可靠性的32位微控制器，為設計帶來復雜的傳感器處理能力，但無損電池壽命。它將靈活的多功能電源管理單元與功能強大、搭載浮點單元(FPU)的 Arm^?^ Cortex ^?^ 處理器結合使用。MAX32672還為傳統設計提供簡單且低成本的升級（從8位或16位微控制器進行升級）。
數據表：*附件：MAX32672高度可靠的小型、超低功耗Arm Cortex-M4F微控制器，具有12位1MSPS ADC技術手冊.pdf

該器件集成1MB閃存和200KB SRAM，以支持應用和傳感器代碼。糾錯編碼(ECC)在整個閃存、RAM和緩存上實施，以確保即使在非常惡劣的環境中也能高度可靠地執行代碼。掉電檢測確保能在關斷和啟動期間，以及意外發生電源瞬變時確保正常運行。閃存被組織成兩個大小相等的物理組，以允許寫入時執行并促進"實時升級"。

提供多種高速外設，例如 3.4MHz I^2^C、50MHz SPI 和 UART，以盡可能增大通信帶寬。此外，低功耗UART (LPUART)可在功耗超低的睡眠模式下運行，幫助進行喚醒，而不造成數據丟失?？偣蔡峁?個定時器（支持I/O功能），包括兩個低功耗定時器，用于實現脈沖計數、捕捉/比較和脈寬調制(PWM)生成，即使在功耗超低的睡眠模式下。針對電機控制應用，專門提供了一個具有多種診斷功能的增量/正交編碼器接口。集成了一個1Msps、12通道、12位逐次逼近型寄存器(SAR) ADC，用于對模擬傳感器信號或其他模擬測量進行數字化。兩個低功耗比較器在所有低功耗模式下都可用，支持以節能的方式對外部模擬信號進行監控和喚醒。在ROM中提供基于橢圓曲線數字簽名算法(ECDSA)的加密安全引導加載程序。該器件采用5mm x 5mm、40引腳TQFN-EP或7mm x 7mm、56引腳TQFN封裝。

應用

• 電池供電的醫療設備
• 運動/電機控制、工業傳感器
• 光學通信模塊、安全無線電調制解調器控制器

特性

• 適用于高度可靠的低功耗器件的高效微控制器
  • 帶FPU的Arm Cortex-M4處理器，工作頻率高達100MHz
  • 1MB雙組閃存，具有糾錯功能
  • 200KB SRAM（ECC使能時為160KB），可選擇保留在較低功耗模式
  • FLASH上提供EEPROM仿真
  • 16KB統一緩存（帶ECC）
  • 資源保護單元(RPU)和存儲器保護單元(MPU)
  • 雙電源或單電源供電：1.7V至3.6V
  • 寬工作溫度范圍：?40°C至+105°C
• 靈活的時鐘方案
  • 內置高速100MHz振蕩器
  • 內置低功耗7.3728MHz和超低功耗80kHz振蕩器
  • 14MHz-32MHz振蕩器（需要使用外部晶振）
  • 32.768kHz振蕩器（需要使用外部晶振）
  • CPU、LPUART、LPTMR的外部時鐘輸入
• 通過電源管理盡可能延長電池應用的續航時間
  • ACTIVE模式下，0.9V且高達12MHz時為59.8μA/MHz (CoreMark ^?^ )
  • ACTIVE模式下，1.1V且高達100MHz時為56.6μA/MHz (While(1))
  • BACKUP模式下，VDD = 1.8V時，整個存儲器的保持電流為3.09μA
  • 350nA超低功耗RTC（VDD = 1.8V時）
  • 從LPUART或LPTMR喚醒
• 優化外設組合，提供平臺擴展性
  • 多達42個通用I/O引腳
  • 多達三個SPI主/從器件（高達50Mbps）
  • 多達三個4線式UART
  • 一個低功耗UART (LPUART)
  • 多達三個I^2^C主/從器件，3.4Mbps高速
  • 十通道標準DMA控制器
  • 多達四個32位定時器(TMR)
  • 多達兩個低功耗32位定時器(LPTMR)
  • 兩個窗口看門狗定時器
  • 一個I^2^S主/從接口，用于數字音頻接口
  • 集成片上溫度傳感器的12通道、12位、1Msps SAR ADC
• 安全性和集成度
  • 在ROM中可提供基于ECDSA的加密安全引導加載程序
  • 橢圓曲線安全密碼加速器
  • AES-128/192/256硬件加速引擎

框圖

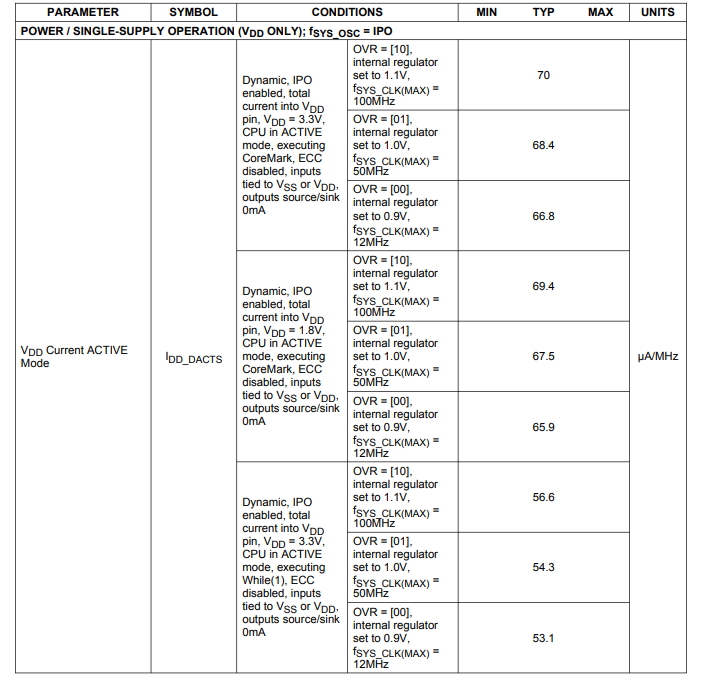

電特性

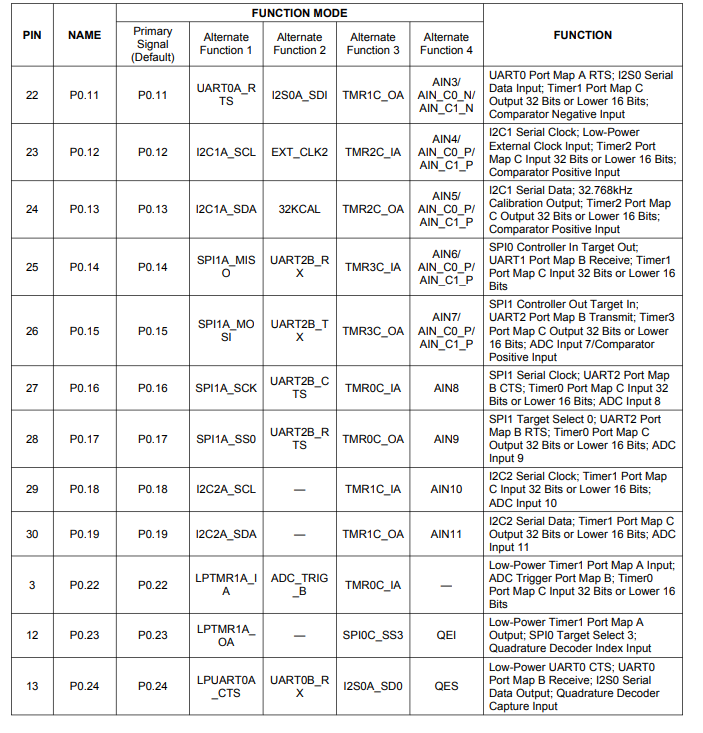

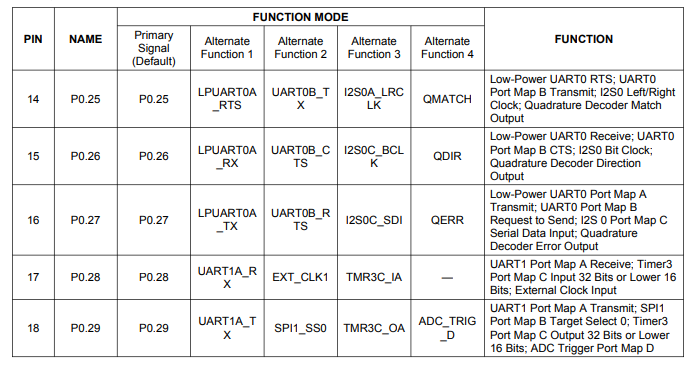

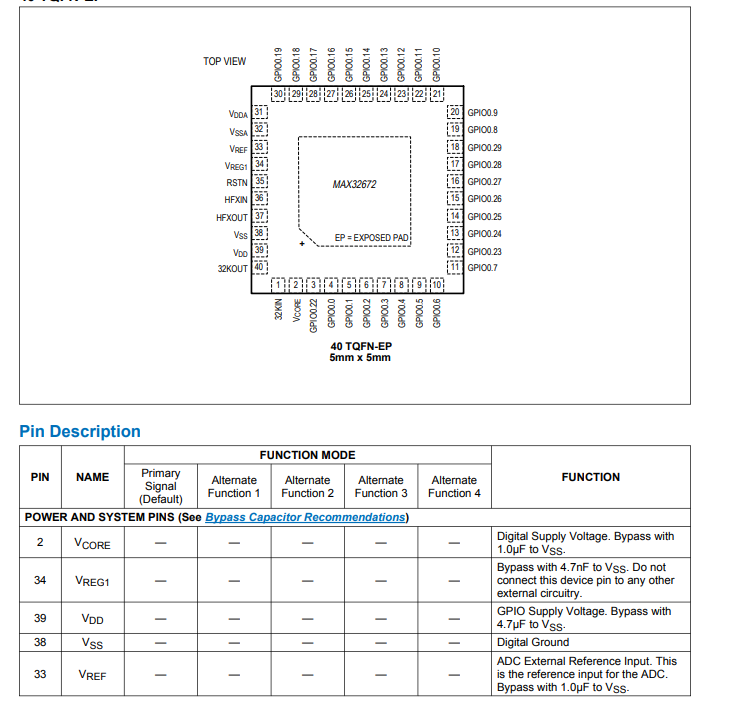

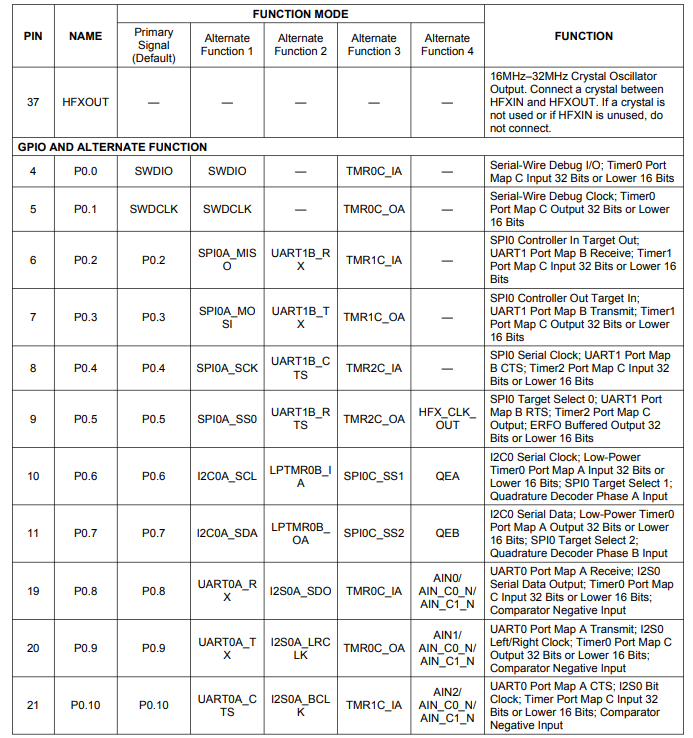

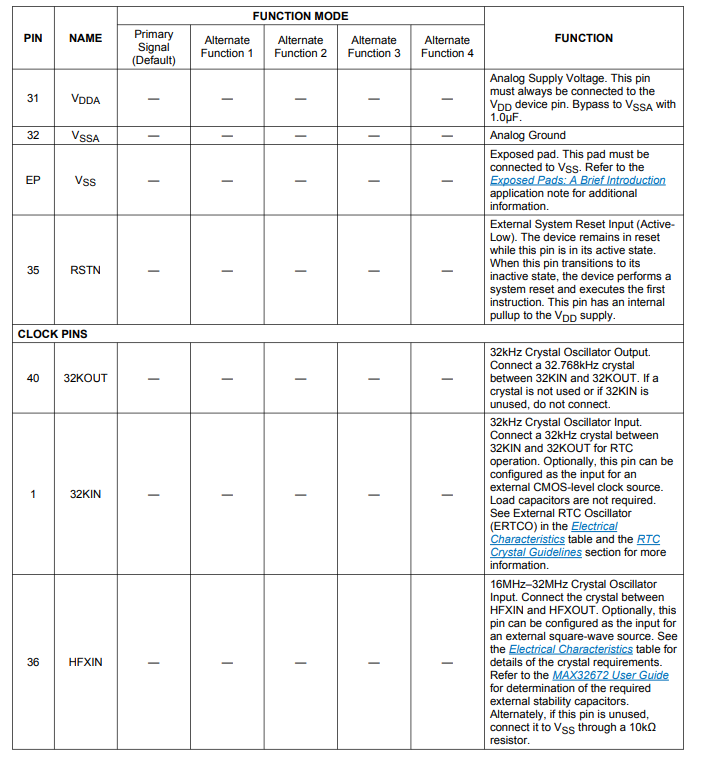

引腳配置描述
