TPS25981xx 系列電子保險絲是一款采用小型封裝的高度集成電路保護和電源管理解決方案。這些器件使用極少的外部元件即可提供多種保護模式，并且能夠可靠地抵御過載、短路、電壓浪涌和過大的浪涌電流。
*附件：tps25981.pdf

輸出轉換速率和浪涌電流可使用單個外部電容器進行調節。如果輸入超過可調過壓閾值，則通過切斷輸出來保護負載免受輸入過壓情況的影響。這些器件通過主動限制電流 （在啟動期間） 或斷開電路 （在穩態期間） 來響應輸出過載。過流保護閾值以及瞬態過流消隱定時器可由用戶調節。電流限制控制引腳還用作模擬負載電流監視器。

這些器件采用 2 mm × 2 mm 10 引腳 HotRod? QFN 封裝，可提高熱性能并減少系統占用空間。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 寬工作輸入電壓范圍：2.7 V 至 16 V
  • 20V 絕對最大值
• 具有低導通電阻的集成 FET：R ON = 6 mΩ（典型值）
• 快速過壓保護
  • 可調過壓鎖定 （OVLO），響應時間為 1.2μs（典型值）
• 帶負載電流監控輸出 （ILM） 的過流保護
  • 斷路器響應
  • 可調閾值 （I LIM） 1.5 A – 11 A
    • I LIM > 5 A 的準確度為 ±10%
  • 可調瞬態消隱定時器 （ITIMER），允許高達 2 × I LIM 的峰值電流
  • 輸出負載電流監控精度：±10%（I OUT ≥ 3 A）
• 用于短路保護的快速跳閘響應
  • 640ns（典型值）響應時間
  • 可調 （2 × I LIM） 和固定閾值
• 具有高電平有效使能輸入，具有可調欠壓鎖定閾值 （UVLO）
• 具有可調欠壓鎖定閾值 （OVLO） 的低電平有效使能輸入
• 可調輸出轉換速率控制 （dVdt）
• 可選擇驅動外部 FET，以便在禁用/關閉狀態下進行反向電流阻斷
• 過熱保護
• 快速輸出放電
• 數字輸出
  • 電源正常 （PG） 和故障指示 （FLT）
• UL 2367 認證（待定）
• IEC 62368 CB 認證（待定）
• 小尺寸：QFN 2mm × 2mm，間距 0.45mm

參數

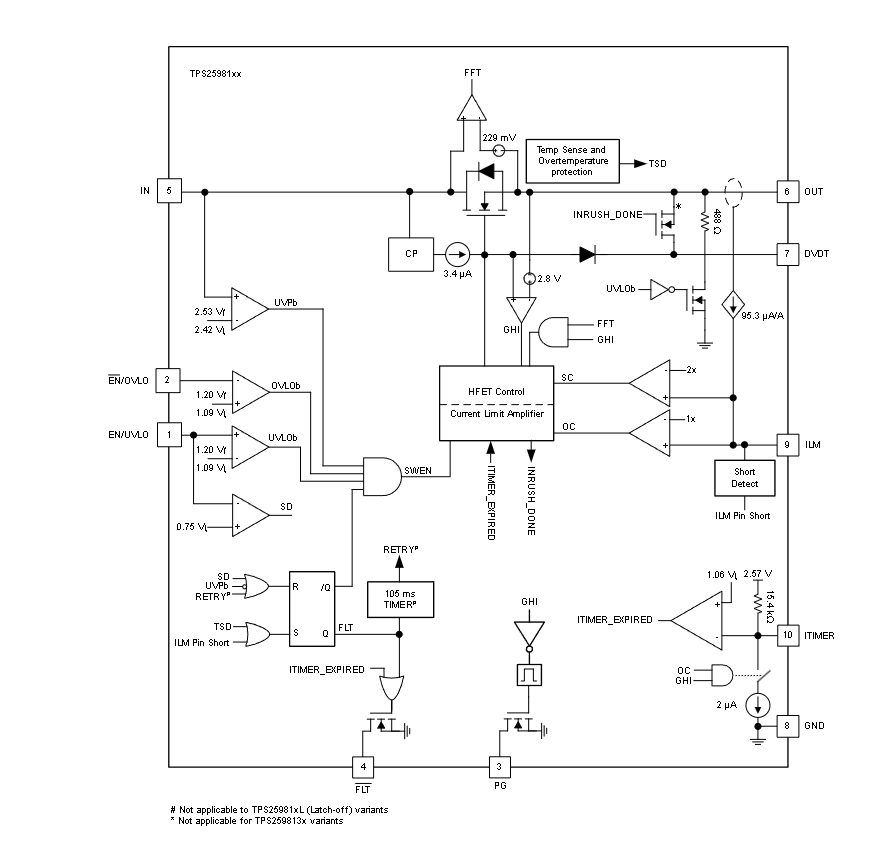

方框圖

概述

TPS25981是一款高度集成的eFuse保護和管理解決方案，專為光學模塊、服務器/PC主板、企業路由器/數據中心交換機和工業PC等應用設計。該設備提供寬輸入電壓范圍、低內阻FET、快速過壓保護和過流保護等多種功能，旨在保護系統免受過載、短路、電壓浪涌和過大涌入電流的影響。

主要特性

• ?寬輸入電壓范圍?：2.7V至16V，絕對最大值為-20V。
• ?集成低內阻FET?：R_ON = 6mΩ（典型值）。
• ?快速過壓保護?：響應時間為1.2μs（典型值）。
• ?可調過流保護?：I_LIM閾值范圍為1.5A至11A，±10%精度（I_LIM > 5A）。
• ?瞬態空白定時器?：允許峰值電流高達2×I_LIM。
• ?輸出負載電流監測?：精度±10%（I_OUT ≥ 3A）。
• ?短路保護?：快速跳閘響應時間為640ns（典型值）。
• ?低有效使能輸入?：具有可調欠壓鎖定閾值（UVLO）。
• ?可調輸出斜率控制?（dV/dt）：控制涌入電流。
• ?外部FET驅動選項?：用于禁用/關閉狀態下的反向電流阻斷。
• ?過溫保護?。
• ?快速輸出放電?。
• ?數字輸出?：電源良好（PG）和故障指示（FLT）。
• ?小型封裝?：QFN 2mm × 2mm，0.45mm引腳間距。

應用

• 光學模塊
• 服務器/PC主板/附加卡
• 企業路由器/數據中心交換機
• 工業PC
• UHDTV

功能描述

• ?過壓保護?：通過調整OVLO引腳上的電壓設置過壓鎖定閾值，輸入電壓超過閾值時切斷輸出。
• ?過流保護?：
  • ?電路斷路器模式?：輸出電流超過I_LIM時，在空白定時器期間后切斷輸出。
  • ?活動電流限制模式?：啟動期間限制輸出電流至I_LIM。
  • ?快速跳閘模式?：對短路提供快速保護，響應時間為640ns。
• ?欠壓鎖定?：通過EN/UVLO引腳上的電壓控制設備使能，低于閾值時設備關閉。
• ?輸出斜率控制?：通過dVdt引腳上的電容調整輸出上升斜率，限制涌入電流。
• ?故障指示?：FLT引腳在故障時輸出低電平。
• ?電源良好指示?：PG引腳在設備準備好提供電源時輸出高電平。
• ?反向電流阻斷?：TPS259813x系列可通過驅動外部FET實現反向電流阻斷。

電氣特性

• ?輸入電壓范圍?：2.7V至16V
• ?輸出電壓范圍?：與輸入電壓相同
• ?使能引腳電壓范圍?：EN/UVLO為-0.3V至6.5V，EN/OVLO為0.5V至1.5V
• ?靜態電流?：I_Q(ON)為4μA至10μA，I_Q(OFF)為6μA至90μA
• ?過流保護閾值?：I_LIM可調，范圍為1.5A至11A
• ?熱關斷溫度?：T_SD為154°C，熱關斷回差為10°C

封裝與尺寸

• ?封裝類型?：QFN 2mm × 2mm，10引腳
• ?引腳間距?：0.45mm

典型應用電路

• 提供了光學模塊電源軌保護的典型應用電路，展示了如何使用TPS25981進行電源保護、電壓監測和故障指示。

布局指南

• ?旁路電容?：建議在輸入和輸出端使用低ESR陶瓷旁路電容。
• ?熱設計?：確保設備熱墊與PCB熱平面良好連接，以優化熱性能。
• ?關鍵信號走線?：EN/UVLO、ILM、dVdt等關鍵信號走線應盡可能短，以減少寄生效應。

文檔支持

• 提供了數據手冊、設計計算器、應用指南和相關應用筆記的支持鏈接。
• 用戶可以訂閱文檔更新通知，以獲取最新產品信息。

通過以上總結，用戶可以全面了解TPS25981的主要特性、應用、功能描述、電氣特性、封裝與尺寸、典型應用電路、布局指南以及文檔支持。
