概述
MAX32655微控制器(MCU)是一款先進的片上系統(SoC)，采用Arm Cortex ^?^ -M4F CPU，可高效執行復雜的函數和算法計算，額定溫度范圍為-40°C至+105°C。該SoC將功率調節和管理功能與單電感多輸出(SIMO)降壓穩壓器系統集成于一體。板載新一代藍牙? 5.2低功耗(LE)無線電，支持遠程（編碼）和高吞吐量模式以及醫療身體區域網絡(MBAN)。

該器件提供具有512KB閃存和128KB SRAM的大型板載存儲器，并在一個32KB SRAM存儲區上提供可選的糾錯編碼(ECC)功能。該32KB存儲區也可保留在BACKUP模式中。提供8KB用戶OTP區域。

MAX32655支持多種高速外設，例如I^2^C、50MHz SPI和UART，以及一個用于連接音頻編解碼器的I^2^S端口。八路輸入、10位ADC可用于監測來自外部模擬源的模擬輸入。此外，低功耗UART (LPUART)支持在超低功耗的睡眠模式下工作，有助于在不發生任何數據丟失的情況下進行喚醒?？偣蔡峁┝肆鶄€具有I/O功能的定時器，包括兩個低功耗定時器，即使在超低功耗的睡眠模式下也能實現脈沖計數、捕獲/比較和脈寬調制(PWM)生成。

MAX32655采用81 CTBGA封裝（8mm x 8mm，0.8mm間距）
數據表：*附件：MAX32655低功耗、Arm Cortex-M4 FPU微控制器和Bluetooth 5.2引擎技術手冊.pdf

應用

• 資產追蹤
• 健身/健康和醫療可穿戴設備
• 可聽戴設備
• 工業傳感器
• 無線計算機外設和I/O設備
  特性
• 超低功耗無線微控制器
  • 內置100MHz振蕩器
  • 具有7.3728MHz系統時鐘選項的靈活低功耗模式
  • 512KB閃存和128KB SRAM
    • 一個32KB SRAM存儲區上提供可選ECC
  • 16KB指令緩存/li>
• 藍牙5.2 LE無線電
  • 專用的超低功耗32位RISC-V協處理器，可減輕時序關鍵型藍牙處理負荷
  • 提供完全開源的藍牙5.2協議棧
  • 支持醫療身體區域網絡(MBAN)和Mesh
  • 高吞吐量(2Mbps)模式
  • 遠程（125kbps和500kbps）模式
  • Rx靈敏度：-97dBm；Tx功率：+5.5dBm
  • 單端天線連接(50Ω)
• 提供電源管理充分延長電池壽命
  • 電源電壓范圍：2.0V至3.6V
  • 集成SIMO功率調節器
  • 3.0V時的有源電流為12.9μA/MHz
  • 對于32KB，3.0V時的保持電流為1.53μA
  • 低功耗模式下可選擇SRAM數據保留功能+RTC
• 多個外設，用于實施系統控制
  • 多達兩個高速SPI控制器/目標
  • 多達三個I^2^C控制器/目標^^
  • 多達四個UART
  • 一個I^2^S控制器/目標
  • 多達8路輸入、10位Σ-Δ ADC 7.8ksps
  • 多達四個微功耗比較器
  • 定時器：四個32位、兩個低功耗、一個看門狗、一個低功耗看門狗
  • 1-Wire ^?^ 控制器
  • 多達四個脈沖序列(PWM)引擎
  • 帶喚醒定時器的RTC
  • 多達52個GPIO
• 安全性和完整性
  • 可選安全引導
  • TRNG Seed發生器
  • AES 128/192/256硬件加速引擎

框圖

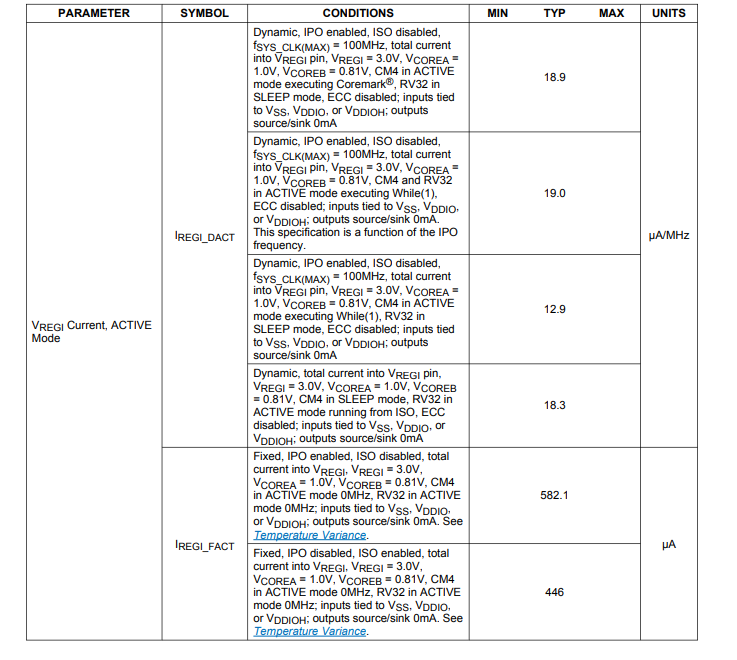

電特性

應用信息

旁路電容

正確使用旁路電容可減少集成電路（IC）產生并傳入接地層的噪聲?！耙_說明”表會指出哪些引腳應連接旁路電容，以及對應的接地層。
建議在IC封裝的每個引腳/焊球處都連接一個旁路電容。例如，若“引腳說明”表顯示與電源A相關的器件引腳有四個，那么應分別將四個電容連接到這四個引腳上，總共需要四個電容。
電容應盡可能靠近對應的器件引腳放置。若某引腳推薦使用多個電容值，這些電容應以并聯方式放置，且最低值的電容最先放置，并且最靠近引腳。

實時時鐘（RTC）晶體指南

內部低功耗RTC振蕩器可將功耗降至最低，并最大限度延長電池使用壽命。RTC晶體的設計負載電容必須為6pF（在“電氣特性”表中稱為CL 或CL_XTAL ），以達到其標稱頻率。不支持設計負載電容CL_XTAL值大于6pF的晶體。需注意，晶體負載電容是指晶體兩端串聯的總電容，因此對于“6pF晶體”而言，每個引腳的焊盤和走線總電容應為12pF。該器件的RTC集成了負載電容，RTC運行無需外部負載電容。
與外部參考時鐘相比，數字微調功能可補償RTC高達±127ppm的誤差。詳情請參考《MAX32655用戶指南》。
雖然無需外部負載電容來啟動或維持時鐘，但用戶也可使用外部負載電容來調整時鐘。最終的電容值必須在PCB布局完成后確定。不過，RTC振蕩器的低功耗設計要求每個引腳的總電容（CPAD + CSTRY + CL_XTAL）最大為12pF。

器件PCB電源連接性

表12列出了在PCB層面進行任何設計時所需的電源器件引腳連接。請勿將外部元件連接到VREGx穩壓器輸出端。這樣做會在低功耗運行模式下導致過度負載，進而引發器件復位。外部元件必須由1.8V外部電源供電。

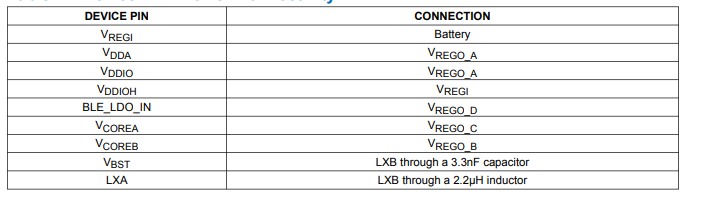

表12. 器件PCB電源連接性
