概述
[DARWIN]是一種全新品類的低功耗微控制器，專為迅猛發展的物聯網(IoT)而生。該器件的智能性令人難以置信，擁有業界最大的存儲器，以及可大規模擴展的存儲器架構。得益于可穿戴級電源技術，器件可永遠運行。器件也非常堅固，足以抵御最高級的網絡攻擊。DARWIN微控制器可運行您能想到的任何應用 — 其他微控制器則望塵莫及。

UP系列微控制器非常適合目前先進的電池供電設備和無線傳感器所要求的復雜程序。MAX32650—MAX32652為超低功耗、存儲器可擴展微控制器，專門設計用于高性能、電池供電應用。器件基于Arm? Cortex?-M4，帶浮點運算單元(FPU)、3MB閃存和1MB SRAM。支持存儲器擴展，帶多種存儲器擴展接口，包括HyperBus?/Xccela? DDR接口和兩個SPI執行(SPIX)接口。安全數字接口支持外部高速存儲卡，包括SD、SDIO、MMC、SDHC和microSD?。
數據表：*附件：MAX32650超低功耗Arm Cortex-M4 FPU微控制器，用于電池供電應用技術手冊.pdf

齊全的電源管理特性提供5種低功耗模式提供可配置時鐘、外設和電源管理方案。32KB、96KB或1024KB(全保持)的各個SRAM存儲器組可置于一種既能降低功耗又能保留SRAM內容的模式。SmartDMA對傳輸?shù)臄?shù)據執行復雜的后臺處理，包括從簡單的算術運算到乘法/累積，而CPU保持關閉。這與傳統DMA方案相比，能夠大大降低總功耗。

MAX32651具有信賴保護單元(TPU)，提供高級安全特性，例如模運算加速器(MAA，支持快速ECDSA)、AES引擎、TRNG、SHA-256散列算法以及安全裝載程序。存儲器解密完整性單元(MDIU)提供實時數據解密(純文本或可執行)，儲存在外部閃存中。

MAX32652采用高密度、0.35mm焊球間距、140焊球WLP封裝，目標為要求高I/O數量的微小尺寸產品。

應用

• 工業傳感器、IoT
• 運動手表、健身監測器
• 可穿戴醫療貼片、便攜式醫療設備

特性

• 超高效微控制器，用于電池供電應用
  • 120MHz Arm Cortex-M4 FPU，工作在1.1V
  • SmartDMA提供后臺存儲器傳輸，帶可編程數據處理
  • 120MHz高速和60MHz低功耗振蕩器
  • 7.3728MHz低功耗振蕩器
  • 32.768kHz和RTC時鐘(要求外部晶振)
  • 8kHz常電工作、超低功耗振蕩器
  • 3MB內部閃存
  • 1MB內部SRAM
  • 從緩存執行，104μA/MHz @ 1.1V
  • 5種低功耗模式：工作、休眠、后臺、深度休眠和備份
  • 1.8V和3.3V I/O，無需電平轉換器
• 可擴展、帶緩存外部存儲器接口：
  • 120Mbps HyperBus/Xccela DDR2接口
  • SPIXF用于外部閃存擴展，SPIXR用于外部SRAM擴展
  • 240Mbps SDHC/eMMC/SDIO/microSD接口
• 最優外設組合，提高平臺擴展性
  • 16通道DMA
  • 3個SPI主機(60MHz)/從機(48MHz)
  • 1個QuadSPI主機(60MHz)/從機(48MHz)
  • 多達3個4Mbaud UART，帶流控制
  • 2個1MHz I2C主機/從機
  • I2S從機
  • 四通道、7.8ksps、10位 Δ-Σ ADC
  • USB 2.0高速設備接口，帶PHY
  • 16脈沖序列發生器
  • 6個32位定時器，帶8mA高驅動
  • 1-Wire主機
  • 2個看門狗定時器
• 信賴保護單元(TPU)，用于IP/數據和安全
  • 模運算加速器(MAA)、真隨機數發生器(TRNG)
  • 安全非易失密鑰存儲，SHA-256、AES-128/192/256
  • 存儲器解密完整性單元(MDIU)、安全引導ROM

框圖

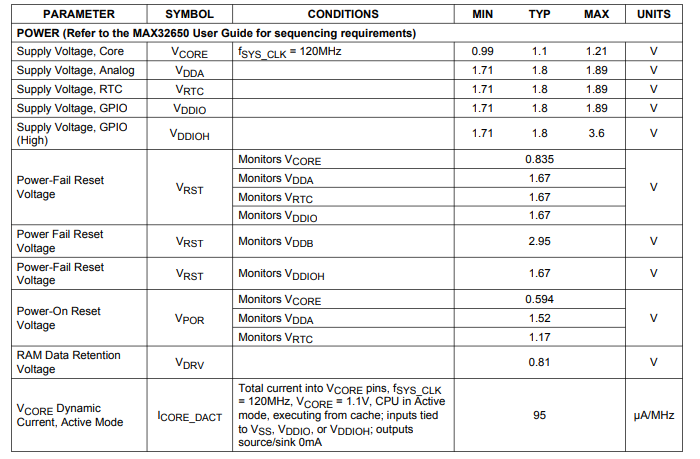

電特性

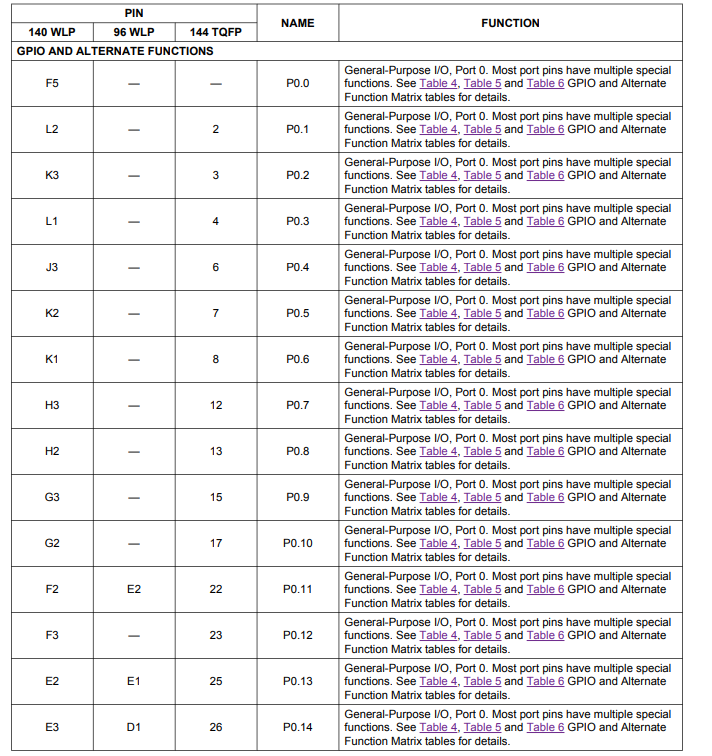

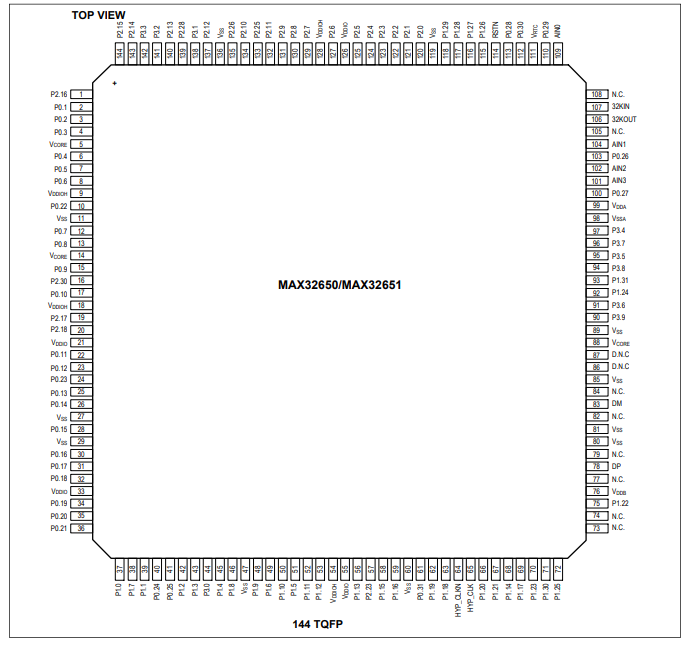

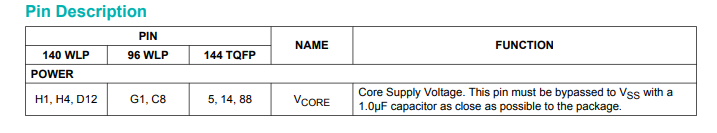

引腳配置描述

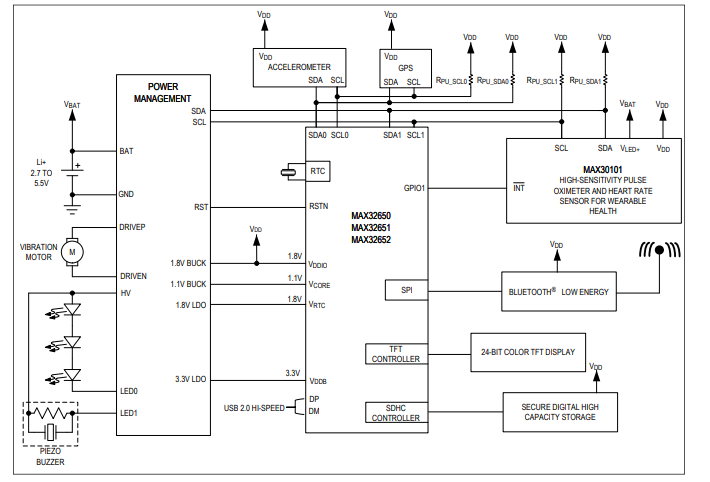

應用電路
