一、瞬態大電流檢測的工程挑戰

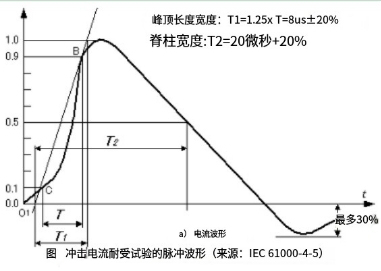

在電磁兼容與電力安全領域，瞬態大電流檢測技術面臨著復雜的技術挑戰。典型電涌脈沖呈現出8×20μs或10×350μs的特殊波形參數，其瞬時功率密度可達GW級，這對測量設備提出了嚴苛要求。傳統電流互感器在應對這類特殊信號時，普遍存在磁芯飽和、高頻失真和共模干擾三大技術瓶頸。

二、寬帶傳感技術創新突破
Pearson工程實驗室研發的寬頻帶傳感系統通過多項技術創新解決了上述難題：

磁芯材料方面，采用納米晶合金與坡莫合金的復合結構，使磁導率保持＞20000的同時，將飽和磁通密度提升至1.2T

獨創的主動補償積分電路，將低頻截止頻率延伸至DC，克服了傳統羅氏線圈的基線漂移問題

三層電磁屏蔽體系包含：μ-metal磁屏蔽層、銅制靜電屏蔽層和環氧樹脂復合絕緣層，將共模抑制比提升至120dB

三、典型工程應用案例分析
在某特高壓換流站避雷器測試中，采用Model 5008C探頭成功捕獲到1.2/50μs標準浪涌波形。測試系統配置呈現三大技術特征：

采用雙探頭差分測量法消除地回路干擾

配合高壓光隔離系統實現kV級共模電壓隔離

應用時域反射校準技術將系統時延誤差控制在±0.3ns內

四、智能檢測系統發展趨勢
新一代智能傳感系統正在向多維度融合方向發展：

集成化設計：將電流傳感、溫度監測、振動檢測模塊集成于統一探頭

數字孿生接口：支持測量數據實時導入仿真模型實現虛擬調試

邊緣計算能力：內置FPGA芯片可進行實時諧波分析和波形預警

無線組網技術：基于5G-Mesh的分布式測量網絡實現多點同步采樣

這些技術創新成果已成功應用于新能源并網系統、軌道交通牽引供電等新興領域。隨著IEC 61000-4-32等新標準的實施，智能寬帶傳感技術將在電力電子裝置可靠性評估中發揮更重要的作用。
