概述
LTM4663是一款完整的 1.5A μModule^?^ 熱電冷卻器(TEC)調節器，采用小型3.5mm × 4mm × 1.3mm LGA封裝。封裝中包含TEC控制器、線性功率級、開關穩壓器、電感和支持組件。

LTM4663的工作輸入電壓范圍為2.7V至5.5V，支持1.5A連續吸電流或源電流能力。只需要輸入和輸出電容。LTM4663集成了兩個零漂移、軌到軌斬波放大器，可用作熱敏電阻輸入放大器和溫度反饋控制環路。

LTM4663支持NTC、PTC熱敏電阻和電阻溫度檢測器(RTD)。最大冷卻和加熱電流以及最大TEC電壓都可以獨立編程設置。

LTM4663提供符合LGA RoHS標準的端子表面。
數據表：*附件：LTM4663超薄1.5A μModule熱電冷卻器(TEC)調節器技術手冊.pdf

應用

• TEC溫度控制
• 光纖網絡系統、光學模塊
• LiDAR系統

特性

• 內置兩個零漂移、軌到軌斬波放大器
• 輸入電壓范圍：2.7V至5.5V
• 1.5A驅動能力
• 1%精度2.5V內部基準電壓輸出
• 獨立的可編程加熱和冷卻限流
• TEC電壓和電流監控
• 可編程最大TEC電壓
• 默認2MHz開關頻率
• 可在1.85MHz至3.25MHz之間同步
• 支持NTC、PTC和RTD熱傳感器
• 3.5mm × 4mm × 1.3mm LGA封裝

典型應用

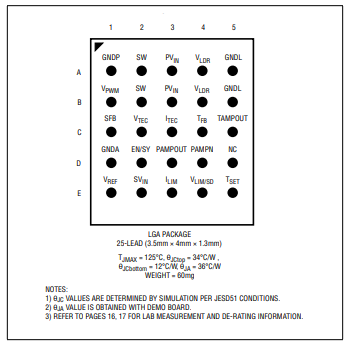

引腳配置描述

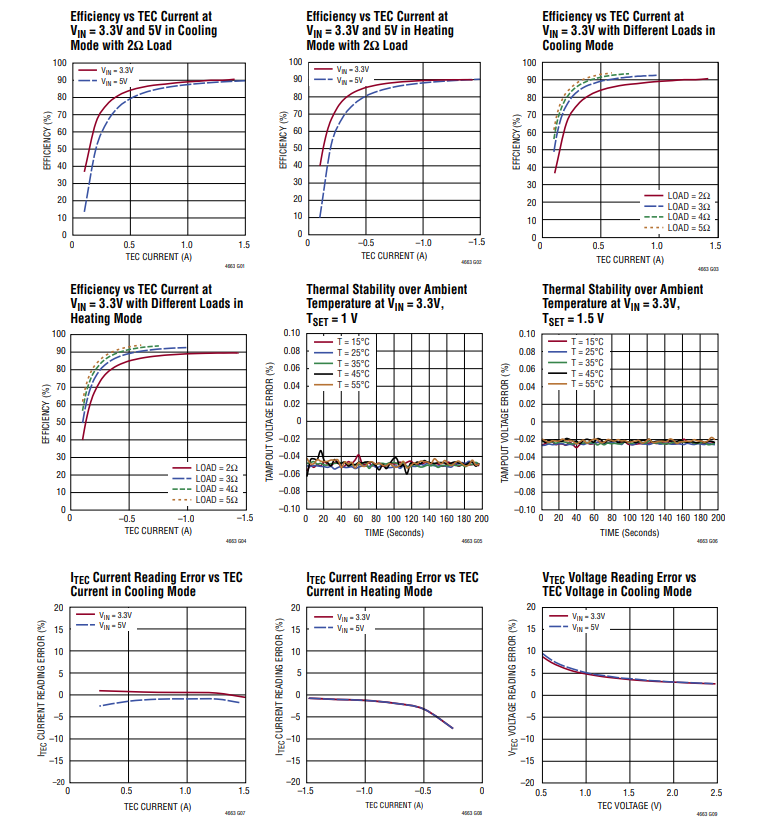

典型性能特征

引腳功能

• GNDP (A1)：PWM開關模式穩壓器電源地引腳 ：連接到GND L，需使用大面積PCB銅箔。
• SW (A2, B2)：PWM開關模式穩壓器的開關節點引腳 ：用于測試?？蓱肦 - C緩沖電路，以減少或消除開關節點振鈴，否則該節點需懸空。
• PVIN (A3, B3)：PWM開關模式穩壓器和線性功率級的電源輸入引腳 ：在該引腳與GNDP/GND L引腳之間施加輸入電壓。建議在PVIN引腳與GND引腳之間直接放置去耦電容。
• VLDR (A4, B4)：線性功率輸出引腳 ：在VPWM引腳與VLDR引腳之間連接TEC器件。
• GND L (A5, B5)：線性功率級電源地引腳 ：連接到GND，需使用大面積PCB銅箔。
• VPWM (B1)：PWM開關模式穩壓器功率輸出引腳 ：在VPWM引腳與VLDR引腳之間連接TEC器件。建議在VPWM引腳與GND引腳之間直接放置去耦電容。
• SFB (C1)：PWM開關模式穩壓器電壓反饋引腳 ：將此引腳靠近TEC器件連接。
• VTEC (C2)：TEC器件電壓監測引腳
• ITEC (C3)：TEC器件電流監測引腳
• TFB (C4)：溫度反饋引腳 ：將此引腳連接到熱敏電阻輸入端，該輸入端為熱敏電阻溫度誤差放大器的反相輸入端。詳情請參見“應用信息”部分。
• TAMPOUT (C5)：熱敏電阻溫度誤差放大器輸出引腳
• GNDA (D1)：內部控制電路信號地引腳 ：所有模擬電路的接地回路。在應用中，將其與GNDP/GND L進行單點連接。布局指南見圖17。
• EN/SY (D2)：使能和外部同步輸入引腳 ：設置此引腳邏輯高電平以啟用器件。也可在此引腳施加外部同步時鐘輸入。
• PAMPOUT (D3)：補償放大器輸出引腳
• PAMPIN (D4)：補償放大器反相輸入引腳
• NC (D5)：測試用引腳 ：懸空，請勿連接。
• VREF (E1)：2.5V內部參考輸出電壓引腳 ：此引腳內部用0.1μF電容去耦。無需額外去耦。
• SVIN (E2)：信號VIN引腳 ：內部控制電路的濾波輸入電壓。在大多數應用中，直接連接到PVIN。
• ILIM (E3)：電流限制設置引腳 ：VREF與GNDA之間的外部電阻分壓器RCT/RCB設置TEC驅動器的制冷和制熱電流限制。詳情請參見“應用信息”部分。
• VLIM/sd (E4)：電壓限制設置引腳 ：此引腳與GNDA之間的外部電阻分壓器設置TEC驅動器的制冷和制熱電壓限制。詳情請參見“應用信息”部分。
• TSET (E5)：TEC驅動器溫度設置引腳 ：此引腳為補償放大器的同相輸入端。TSET電壓通過從TEC器件吸收或提供電流，來控制熱敏電阻的目標溫度。

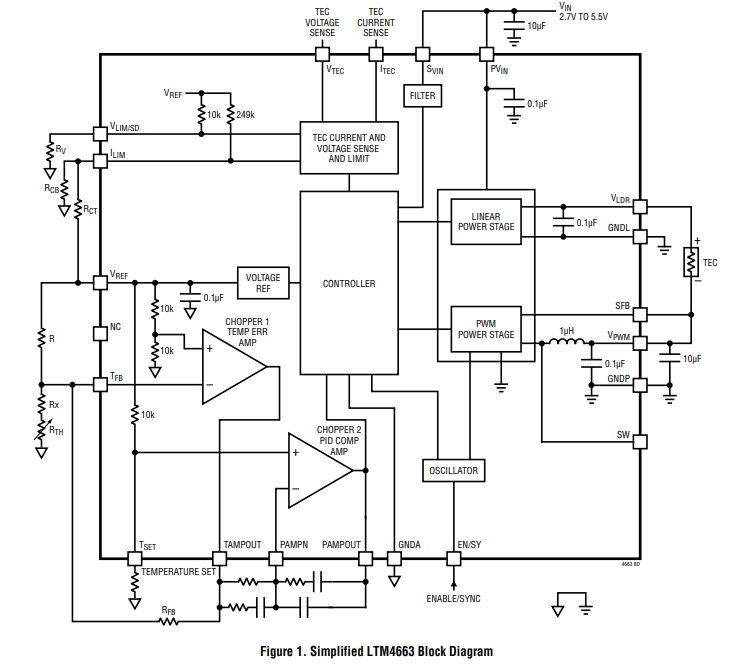

框圖

應用信息

工作原理

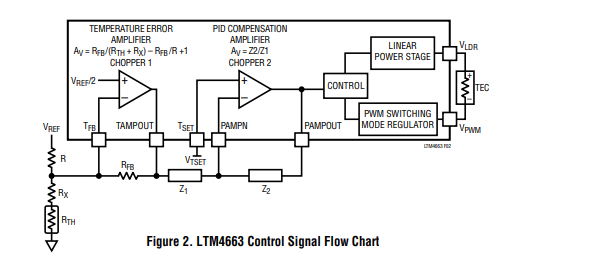

LTM4663有兩個半橋型功率級，一個PWM開關模式穩壓器和一個線性功率級，以允許連接在其間的TEC（熱電致冷器）器件有電流流入或流出（見圖2）。

目標物體的溫度由外部熱傳感器測量。所感測到的溫度（電壓）被反饋到LTM4663的TFB引腳，以形成一個閉合的熱控制回路。熱敏電阻輸入放大器對熱敏電阻感測到的電壓進行增益調整，然后輸出到PID補償放大器。PID補償放大器進而對反饋回路響應進行補償，以驅動PWM開關模式穩壓器和線性功率級，使TEC對目標物體進行加熱或冷卻。

輸入和輸出去耦電容

得益于獨特的拓撲結構和2MHz的默認開關頻率，僅需在PWM開關模式穩壓器的輸入和輸出端各使用一個陶瓷電容，就能使TEC兩端的輸出電壓紋波在最壞情況下保持小于1% 。如果系統設計人員需要進一步降低輸出紋波或動態瞬態尖峰，則可能需要額外的輸出濾波措施。

使能和關斷

要使能LTM4663，需向EN/SY引腳施加邏輯高電平電壓，同時V LIM/SD引腳的電壓需高于0.07V的最大關斷閾值。如果EN/SY引腳電壓設置為邏輯低電平，或者V LIM/SD引腳電壓低于0.07V ，控制器將進入超低電流狀態。在關斷模式下，典型的電流消耗為480μA。大部分電流由VREF電路模塊消耗，即使器件被禁用或關斷，該模塊也始終處于啟用狀態。當外部同步時鐘信號施加到EN/SY引腳，且V LIM/SD引腳電壓高于0.07V時，也可啟用該器件。表1列出了使LTM4663兩個輸入引腳上的各種組合所需的邏輯電平。
