概述
ADN8835是一款集成TEC控制器的單芯片TEC控制器。它包括線性功率級、脈沖寬度調制(PWM)功率級和兩個零漂移、軌到軌斬波放大器。線性控制器采用PWM驅動器工作，在H橋配置下控制內部功率MOSFET。通過測量熱傳感器反饋電壓，并使用集成運算放大器作為比例-積分-微分(PID)補償器來調理信號，ADN8835通過TEC驅動電流，將連接至TEC模塊的激光二極管或無源組件的溫度建立至可編程的目標溫度。

ADN8835支持負溫度系數(NTC)熱敏電阻以及正溫度系數(PTC)電阻溫度檢測器(RTD)。目標溫度設置為數模轉換器(DAC)或外部電阻分壓器的模擬電壓輸入。

ADN8835溫度控制環路利用內置零漂移斬波放大器通過PID補償方式實現穩定。內部2.50 V基準電壓提供精確的1%輸出，提供熱敏電阻溫度檢測電橋和分壓器網絡偏置，從而在加熱和冷卻模式下對最大TEC電流和電壓限值進行編程。它利用零漂移斬波放大器，通過自主模擬溫度控制環路可維持出色的長期溫度穩定性。
數據表：*附件：ADN8835超緊湊3 A熱電冷卻器(TEC)控制器技術手冊.pdf

應用

• TEC溫度控制
• 光學模塊
• 光纖放大器
• 光纖網絡系統
• 需要TEC溫度控制的儀器儀表

特性

• 高效率單電感架構
• 用于TEC控制器的集成式低RDSON MOSFET
• TEC電壓和電流工作監控
• 無需外部檢測電阻
• 獨立的TEC加熱和冷卻限流設置
• 可編程最大TEC電壓
• PWM驅動器開關頻率：2.0 MHz（典型值）
• 外部同步
• 集成兩個零偏移、軌到軌斬波放大器
• 兼容NTC 或RTD熱傳感器
• 2.50 V、1%精度基準電壓輸出
• 溫度鎖定指示器
• 采用36引腳、6 mm x 6 mm LFCSP封裝

框圖

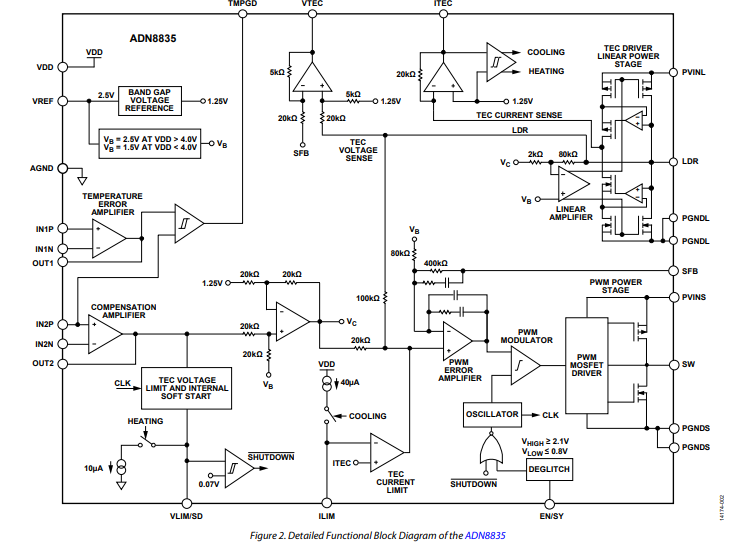

詳細功能框圖

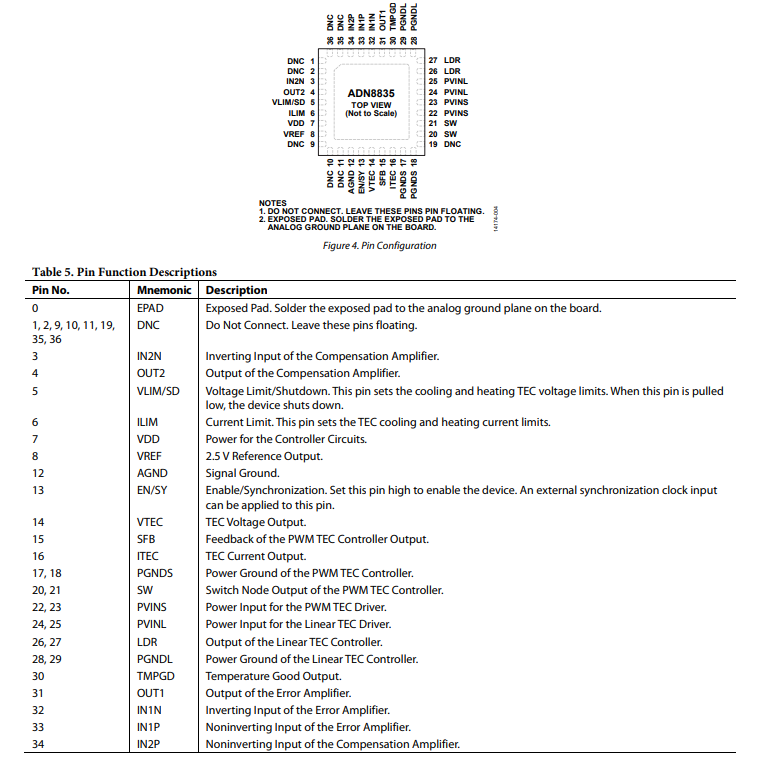

引腳配置描述

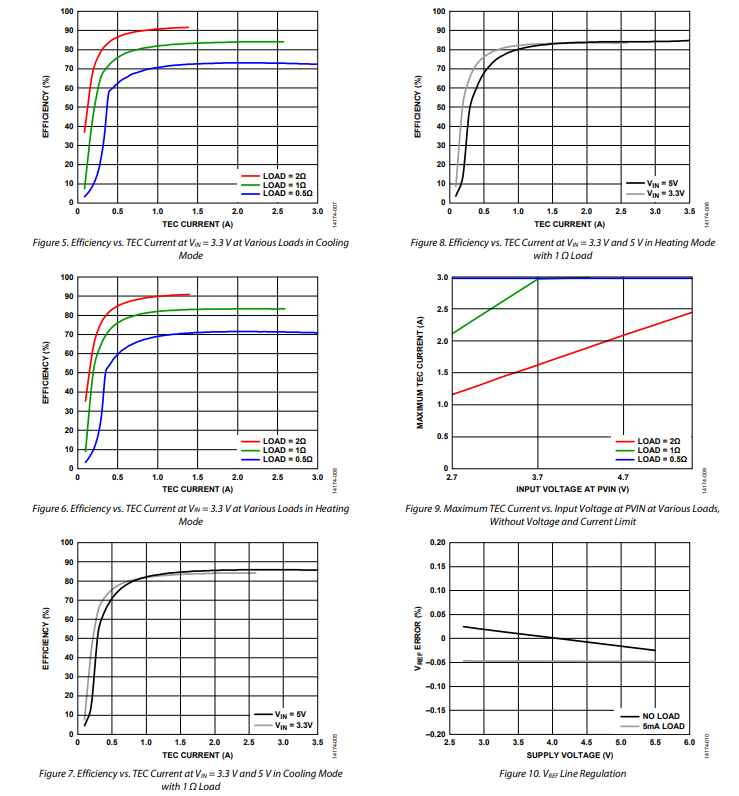

典型性能特征

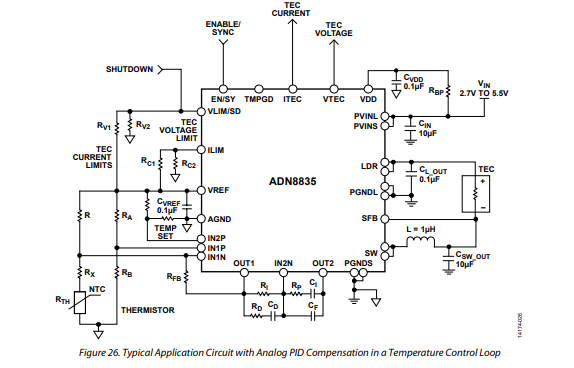

工作原理

ADN8835是一款單芯片TEC（熱電致冷器）控制器，用于設定和穩定TEC的溫度。施加到ADN8835輸入端的電壓對應目標物體（連接到TEC）的溫度設定點。ADN8835控制內部場效應管（FET）H橋，通過該H橋，電流（冷卻模式下為正，加熱模式下為負）流向TEC，從而將熱量從連接TEC的物體上帶走（冷卻），或向該物體輸入熱量（加熱）。

溫度由連接到目標物體的熱傳感器測量，感測到的溫度（電壓）反饋到ADN8835，以完成熱控制回路。為實現最佳的整體穩定性，需將熱傳感器緊密耦合到TEC。在大多數激光模塊中，TEC和負溫度系數（NTC）熱敏電阻集成在一個封裝內，用于調節激光二極管溫度。

TEC采用H橋配置進行驅動。ADN8835驅動內部的金屬 - 氧化物半導體場效應晶體管（MOSFET）來提供TEC電流。為實現高功率效率和零交叉質量，H橋的一側使用脈寬調制（PWM）驅動器，僅需一個電感和一個電容構成的濾波器即可濾除開關頻率。H橋的另一側使用線性輸出，無需額外的電路。這種獨特的配置使ADN8835的效率超過90%。對于大多數應用，使用1 μH電感、10 μF電容和2.0 MHz開關頻率可使TEC兩端的最壞情況下輸出電壓紋波保持在100 mV以下。

通過VLIM/SD和ILIM引腳設置流過TEC的最大電壓?？梢元毩⒃O(shè)置最大制冷和制熱電流，且不受最大TEC電壓限制。
