LM66100 是一款單輸入、單輸出 （SISO） 集成理想二極管，非常適合各種應用。該器件包含一個 P 溝道 MOSFET，可在 1.5 V 至 5.5 V 的輸入電壓范圍內工作，并支持 1.5 A 的最大連續電流。

芯片使能的工作原理是將 CE 引腳電壓與輸入電壓進行比較。當 CE 引腳電壓高于 VIN 時，器件被禁用，MOSFET 關閉。當 CE 引腳電壓較低時，MOSFET 導通。LM66100 還帶有反極性保護 （RPP），可以保護設備免受錯誤接線輸入（如電池反接）的影響。
*附件：lm66100.pdf

兩個 LM66100 器件可用于類似于雙二極管 ORing 實現的 ORing 配置。在這種配置中，器件將最高輸入電壓傳遞到輸出，同時阻止反向電流流入輸入電源。這些器件可以比較輸入和輸出電壓，以確保反向電流通過內部電壓比較器被阻止。

LM66100采用標準 SC-70 封裝，其特點是在 –40°C 至 125°C 的結溫范圍內工作。

特性

• 寬工作電壓范圍：1.5 V – 5.5 V
• VIN 上的反向電壓隔離：
  -6V 絕對最大值
• 最大連續電流 （I 麥克斯 ）： 1.5 安培
• 導通電阻 （R 上 ):
  • 5V V 電壓 在 = 79mΩ（典型值）
  • 3.6V 電壓 在 = 91mΩ（典型值）
  • 1.8V 電壓 在 = 141mΩ（典型值）
• 比較器芯片使能 （CE)
• 通道狀態指示 （ST）
• 低電流消耗：
  • 3.6V 電壓在關斷電流 （I SD，VIN ）： 120-nA（典型值）
  • 3.6V 電壓在靜態電流 （I Q、VIN ）：150-nA（典型值）

參數

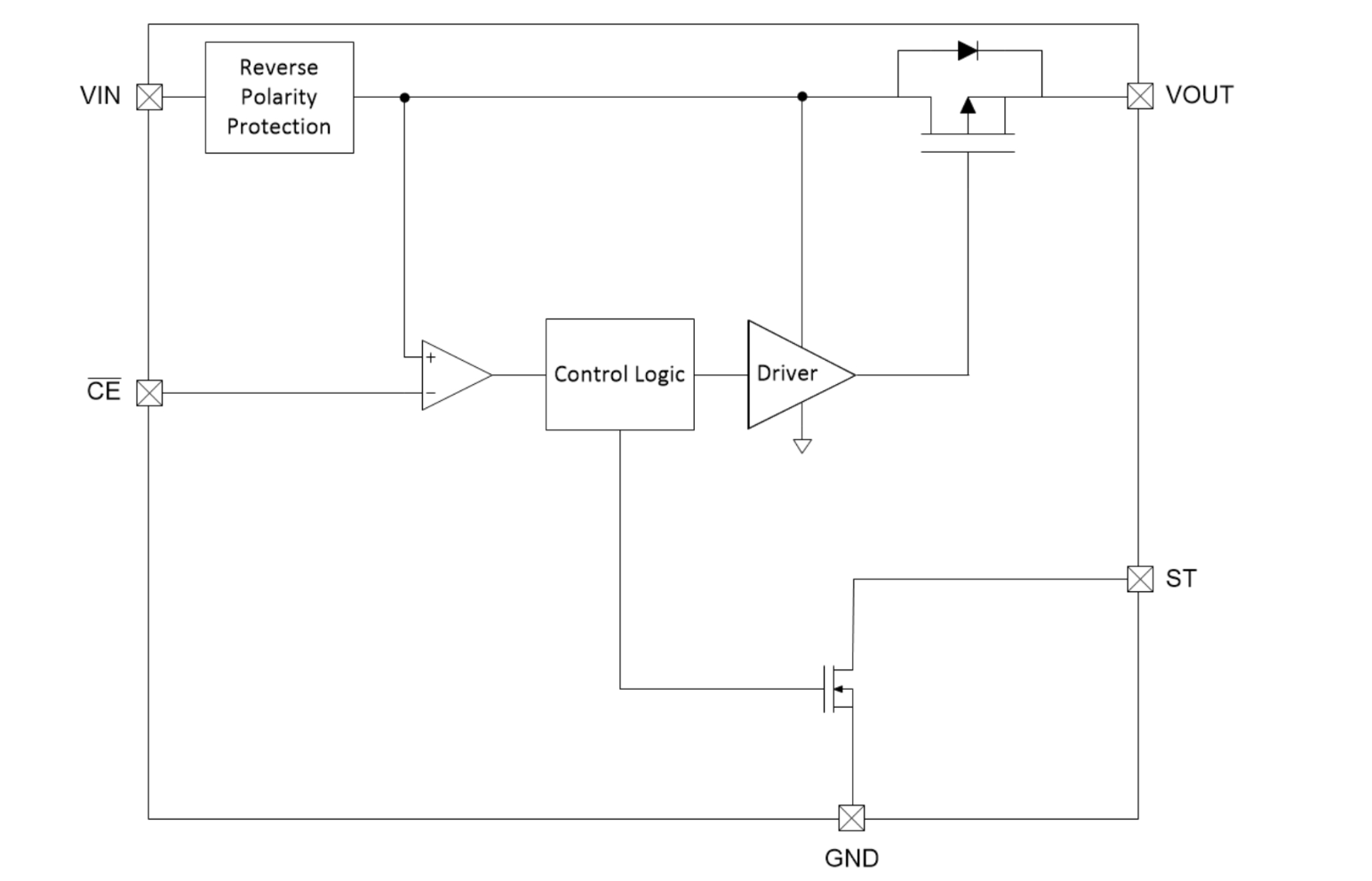

方框圖

1. 產品概述

• ?產品名稱?：LM66100
• ?類型?：5-V, 1.5-A 79-mΩ 低靜態電流理想二極管，具有輸入極性保護
• ?應用?：適用于智能電表、建筑自動化、GPS和跟蹤、主備電池等

2. 主要特性

• ?工作電壓范圍?：1.5V至5.5V
• ?反向電壓保護?：VIN引腳可承受-6V絕對最大反向電壓
• ?最大連續電流?：1.5A
• ?低靜態電流?：3.6V VIN時，關斷電流120nA（典型值），靜態電流150nA（典型值）
• ?低導通電阻?：5V VIN時，導通電阻79mΩ（典型值）
• ? 芯片使能（CE） ?：通過比較CE引腳電壓和VIN電壓來控制器件開關
• ? 通道狀態指示（ST） ?：ST引腳在器件關閉時為低電平，開啟時為高阻態
• ?小型封裝?：SC-70封裝，尺寸2.1mm x 2.0mm

3. 功能描述

• ?輸入極性保護?：集成反向極性保護功能，防止誤接線導致的損壞
• ?理想二極管功能?：通過內部P-channel MOSFET實現，在正向電壓時導通，反向電壓時截止
• ?ORing配置?：兩個LM66100器件可以并聯使用，實現類似雙二極管的ORing功能
• ? 反向電流阻斷（RCB） ?：通過將CE引腳連接至VOUT，實現反向電流阻斷功能

4. 封裝與尺寸

• ?封裝類型?：SC-70
• ?封裝尺寸?：2.1mm x 2.0mm

5. 應用信息

• ?典型應用?：提供了雙理想二極管ORing、連續輸出功率ORing、與離散MOSFET ORing等應用電路示例
• ?設計建議?：包括電源供應建議、布局指南等

6. 布局指南

• ?輸入/輸出電容?：推薦在輸入和輸出端放置旁路電容，以最小化寄生電感的影響
• ?走線寬度?：建議使用寬走線以減小寄生電氣效應
• ?布局示例?：提供了詳細的布局示例圖

7. 文檔與支持

• ?相關文檔?：提供了LM66100數據手冊、設計工具和技術支持信息
• ?更新通知?：用戶可注冊接收文檔更新通知
• ?社區資源?：提供了TI E2E支持論壇鏈接，供工程師交流問題和經驗

8. 訂購信息

• 提供了可訂購部件號、狀態、封裝類型、引腳數、載帶信息、RoHS狀態、引腳鍍層/球材料、MSL等級、峰值回流溫度、工作溫度范圍等詳細信息。
