在工廠管理中往往需要從PLC采集數據從而實現對生產設備的實時監控，從而識別故障并快速預警，并為工廠產能優化、工藝改善等數據分析工作提供可靠支持。對此，物通博聯提供接入西門子、三菱、歐姆龍、施耐德、臺達、匯川倍福、基恩士、松下、AB、和利時、永宏、信捷……和Modbus、OPC系列等PLC設備的數采網關，實現PLC數據采集到MES、ERP或物聯網平臺中，實現遠程監控、故障告警、遠程控制、遠程維護等功能。

網口采集配置操作

（1）網關與PLC連接

PLC采用網口通信，請確保PLC的地址和網關LAN口地址在同一個網段。網關LAN口地址（默認：192.168.2.1）可登陸網關WEB管理界面：網絡-LAN內網地址中修改。

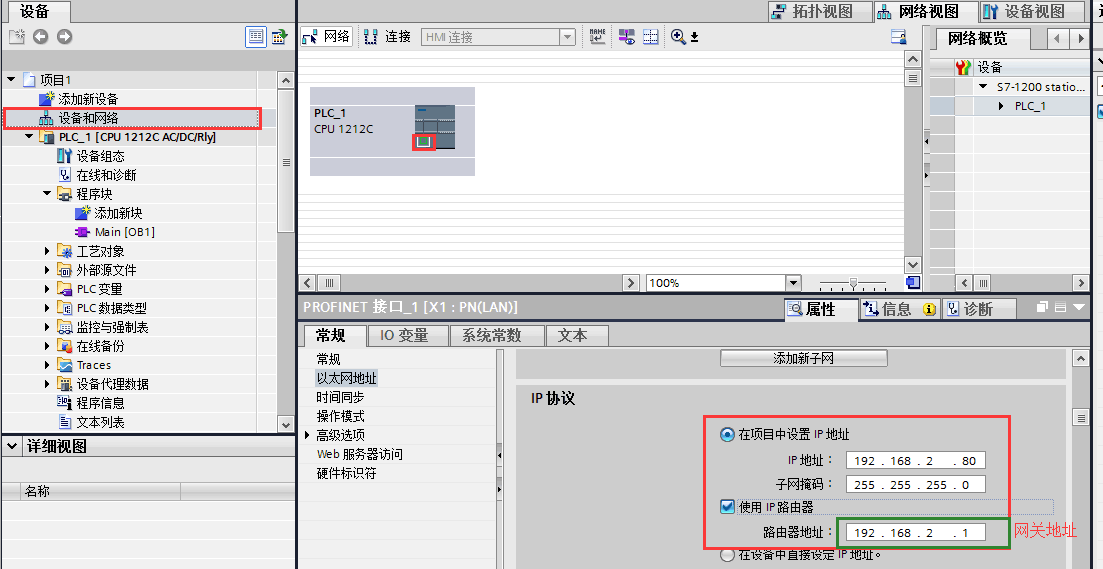

① Siemens PLC與電腦通過網絡連接，利用TIA portal 獲取與設置IP地址、子網掩碼與默認網關。

② Siemens PLC網口通過網線連接網關網口（LAN或FE1）。

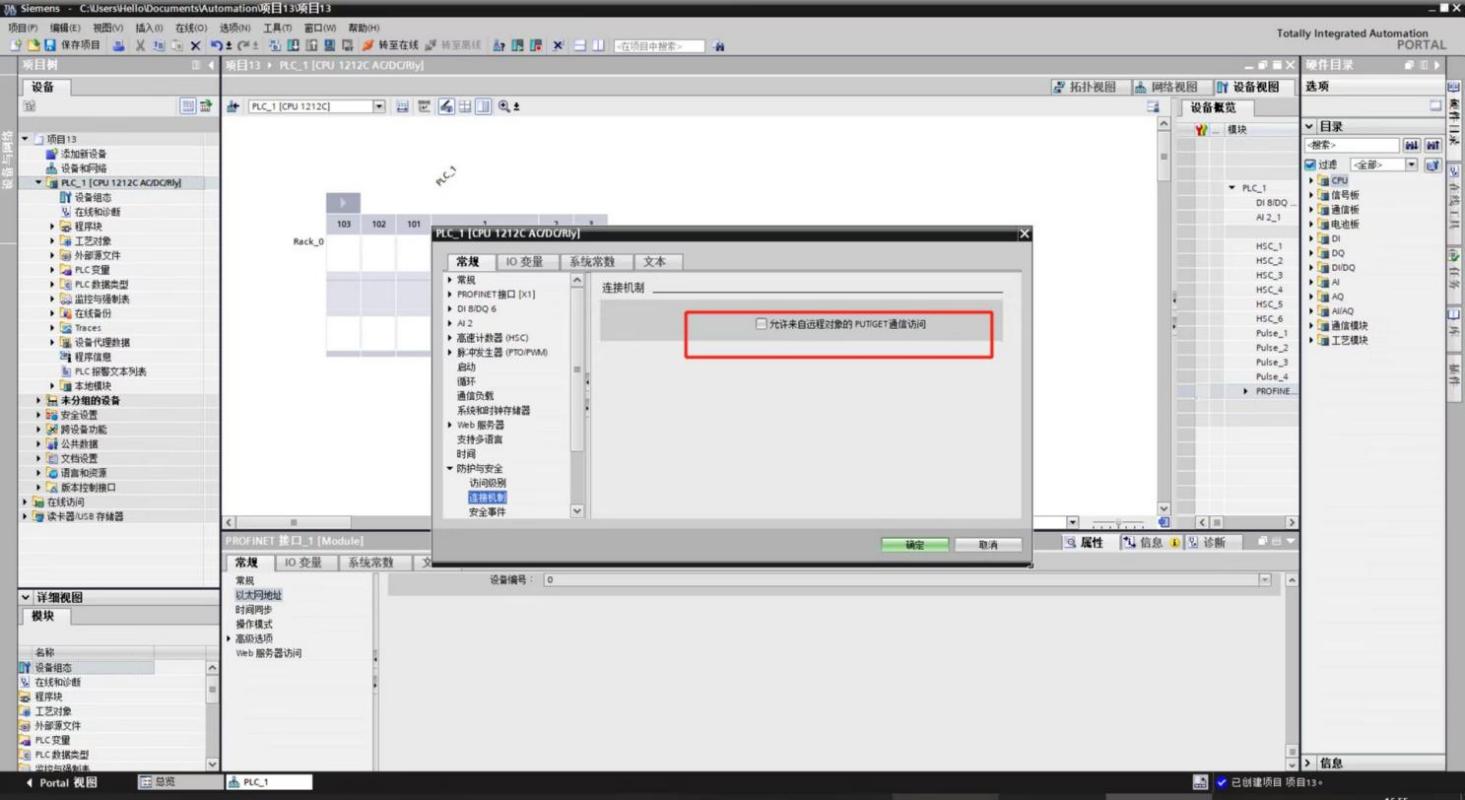

注：PLC程序需檢查是否開啟PUT/GET允許遠程訪問功能！

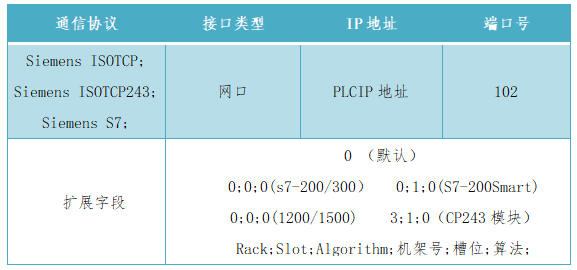

（2）配置參數

（3）添加設備

數采配置—添加設備—設備配置—保存

通信協議：Siemens ISOTCP/Siemens S7；

IP地址：填寫PLC的IP地址；

端口號：102（西門子默認102）；

采集周期：自定義采集頻率。

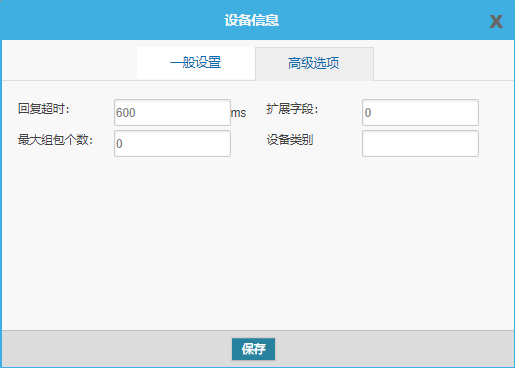

高級選項

回復超時：在規定時間內沒有收到PLC返回的數據，判定為超時；

擴展字段：根據PLC的實際情況填寫；

最大組包數：網關一次讀取的數據量；

設備類別：對該設備進行標注。

注：200smart擴展字段默認：0;1;0，243網口模塊擴展字段默認：3;1;0。

（4）添加變量

添加好的設備—添加變量—變量配置—保存

變量名字：可自定義（建議不使用中文命名）；

變量別名：可自定義（建議使用中文命名）；

變量類型：根據PLC點位的數據類型選擇對應變量類型；

寄存器類型與地址：PLC上的點位的寄存器類型與偏移地址。

高級選項

定義點位的數據規則（讀寫權限、單位、報警規則設置等）。

（5）重啟采集程序

數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置。

即可在：數采信息---變量數據---設備名稱 中看到采集上來的數據。
