TPS2662x 系列是緊湊、功能豐富的高壓電子保險絲，具有一整套保護功能。4.5 V 至 60 V 的寬電源輸入范圍允許控制許多常用的直流總線電壓。該器件可以承受并保護負載免受高達 ±60 V 的正負電源電壓的影響。TPS26624 和 TPS26625 器件支持輸入和輸出反極性保護功能。集成的背靠背 FET 提供反向電流阻斷功能，使該器件適用于在電源故障和掉電情況下具有輸出電壓保持要求的系統。負載、源和器件保護具有許多可調功能，包括過流、輸出轉換速率和過壓、欠壓閾值。TPS2662x 系列的內部穩健保護控制塊以及高額定電壓有助于簡化浪涌保護的系統設計。
*附件：tps2662.pdf

TPS26620、TPS26622 和 TPS26624 具有閉鎖和TPS26621功能，TPS26623 和 TPS26625 具有自動重試功能，即過熱和過流故障事件。

這些器件采用 3 mm × 3 mm 10 引腳 SON 封裝，額定溫度范圍為 –40°C 至 +125°C。

特性

• 4.5V 至 60V 工作電壓，絕對最大值 62V
• 集成反向輸入極性保護，電壓高達 –60 V
• 集成反向輸出極性保護至 – （60 V 在 ）（僅限 TPS26624 和 TPS26625）
• 集成背靠背 MOSFET，總 RON 為 478mΩ
• 25mA 至 880mA 可調電流限制（880mA 時精度為 ±5%）
• 浪涌期間的負載保護 （IEC 61000-4-5），使用最少的外部元件
• 符合 IEC 61000-4-4 的電氣快速瞬變抗擾度
• 快速反向電流阻斷響應 （0.3 μs）
• 可調 UVLO、OVP 截止、輸出轉換速率控制，用于浪涌電流限制
• 固定 38V 過壓鉗位（僅限 TPS26622 和 TPS26623）
• 低靜態電流，工作時為 340 μA，關斷時為 12 μA
• 占地面積小 – 10L （3 mm × 3 mm） VSON
• UL 2367 認證
  • 文件編號 169910
  • R 伊利姆 ≥ 7.5 kΩ（最大 0.91 A）
• IEC 62368-1 認證

參數

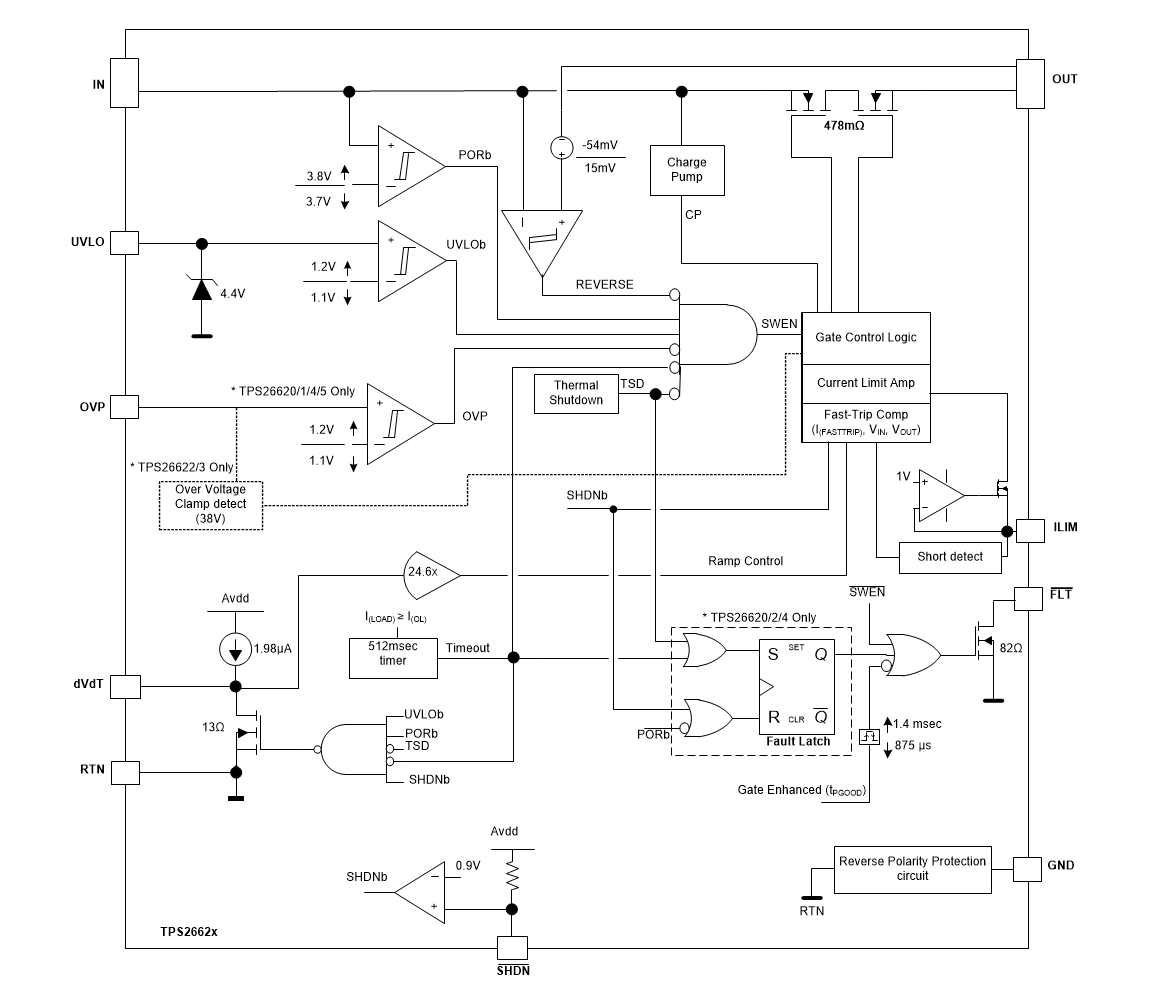

方框圖

1. 產品概述

• ?產品名稱?：TPS2662x
• ?類型?：60V, 800mA工業電子保險絲（eFuse）
• ?特點?：集成輸入和輸出反向極性保護，適用于PLC I/O模塊、AC和伺服驅動器、傳感器和控制、恒溫器、PoE高側保護等應用。

2. 主要特性

• ?工作電壓范圍?：4.5V至60V，絕對最大值為62V
• ?反向輸入極性保護?：至-60V
• ?反向輸出極性保護?（TPS26624和TPS26625）：至-(60-VIN)
• ?集成背靠背MOSFET?：總RON為478mΩ
• ?可調電流限制?：25mA至880mA，±5%精度（在880mA時）
• ?快速反向電流阻斷響應?：0.3μs
• ?可編程UVLO、OVP切斷、輸出斜率控制?：用于限制涌入電流
• ?固定38V過壓鉗位?（TPS26622和TPS26623）
• ?低靜態電流?：操作時為340μA，關斷時為12μA
• ?小封裝?：10引腳VSON（3mm×3mm）
• ?認證?：UL 2367認證，IEC 62368-1認證

3. 功能描述

• ? 欠壓鎖定（UVLO） ?：當UVLO引腳電壓低于設定閾值時，內部FET快速關閉，并斷言FLT信號。
• ? 過壓保護（OVP） ?：TPS26620/1/4/5具有可調過壓切斷功能，TPS26622/3具有固定38V過壓鉗位功能。
• ?熱插拔與涌入電流控制?：通過dVdT引腳連接的外部電容設置輸出電壓的斜率。
• ?反向極性保護?：包括輸入側和輸出側反向極性保護，防止負電壓損壞負載或設備。
• ?過載和短路保護?：通過監測負載電流并提供可編程的電流限制和快速斷開功能。
• ?自動重試/鎖定關閉?：根據型號不同，在過溫或過流故障后，設備可以自動重試或鎖定關閉。

4. 應用信息

• ?典型應用?：PLC I/O模塊電源保護、AC和伺服驅動器電源保護、傳感器電源保護等。
• ?設計步驟?：包括選擇電流限制電阻、設置UVLO和OVP閾值、設置輸出電壓斜率等。
• ?系統示例?：提供了PLC/DCS I/O模塊現場供電保護、簡單24V電源路徑保護、智能恒溫器電源竊取等應用示例。

5. 電源供應建議

• ?輸入電壓范圍?：4.5V至60V
• ?旁路電容?：推薦在輸入端使用0.1μF至1μF的陶瓷旁路電容。
• ?瞬態保護?：建議使用肖特基二極管或TVS鉗位來抑制瞬態電壓。

6. 布局指南

• ?旁路電容放置?：應盡可能靠近IN引腳和GND引腳。
• ?高電流路徑?：應盡可能短，并使用足夠的線寬以承載負載電流。
• ?RTN引腳?：應連接到銅平面或島嶼，作為設備的參考地。
• ?保護組件?：如TVS、肖特基二極管等，應盡可能靠近受保護引腳。
