MAX40658/MAX40659具有100mA輸入電流鉗位功能的跨阻放大器，適用于LiDAR應用技術手冊
概述
MAX40658和MAX40659均為適用于LiDAR應用中的光學測距接收器的跨阻放大器。這些器件具有低噪聲、高增益、低群延遲特性，并且能夠從過載狀態快速恢復，因此非常適合距離測量應用。
重要特性包括45nARMS折合到輸入端噪聲，內部100mA鉗位，18kΩ (MAX40658)和36kΩ (MAX40659)跨阻以及大于360MHz的帶寬。失調輸入支持對輸入失調電流進行調整。MAX40658和MAX40659采用+3.3V電源供電，功耗僅為70mW。
MAX40658和MAX40659采用3mm x 3mm、8引腳TDFN封裝或提供裸片，額定工作溫度范圍為-40°C至85°C。
數據表：*附件：MAX40658 MAX40659具有100mA輸入電流鉗位功能的跨阻放大器，適用于LiDAR應用技術手冊.pdf
應用
- 自動駕駛系統
- 工業安全系統
- LIDAR接收器
- 光學測距
特性
- 45nA
RMS噪聲 - 提供兩個跨阻值
- 18kΩ (MAX40658)
- 36kΩ (MAX40659)
- 帶寬：360MHz（最小值）
- 對高達100mA的輸入電流提供內部鉗位
- 失調調整輸入
- 70mW功耗
- 3.3V電源供電

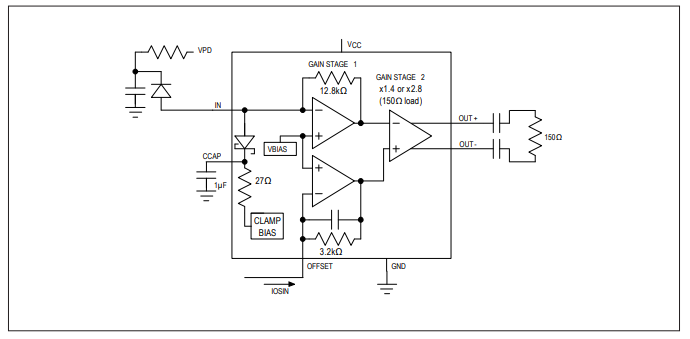

框圖

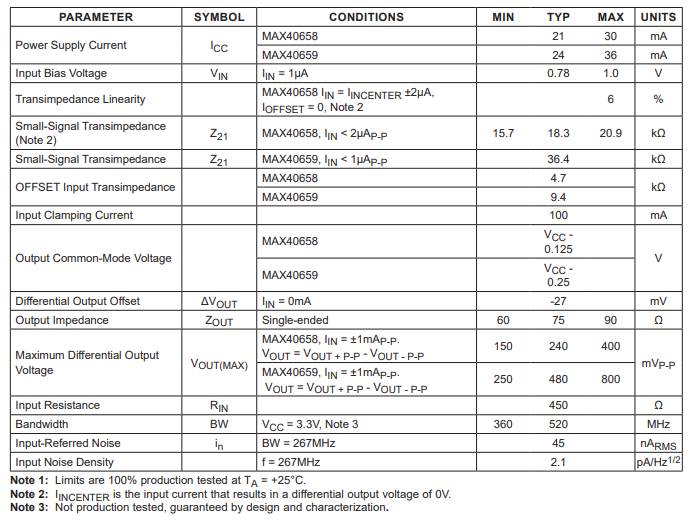

電特性

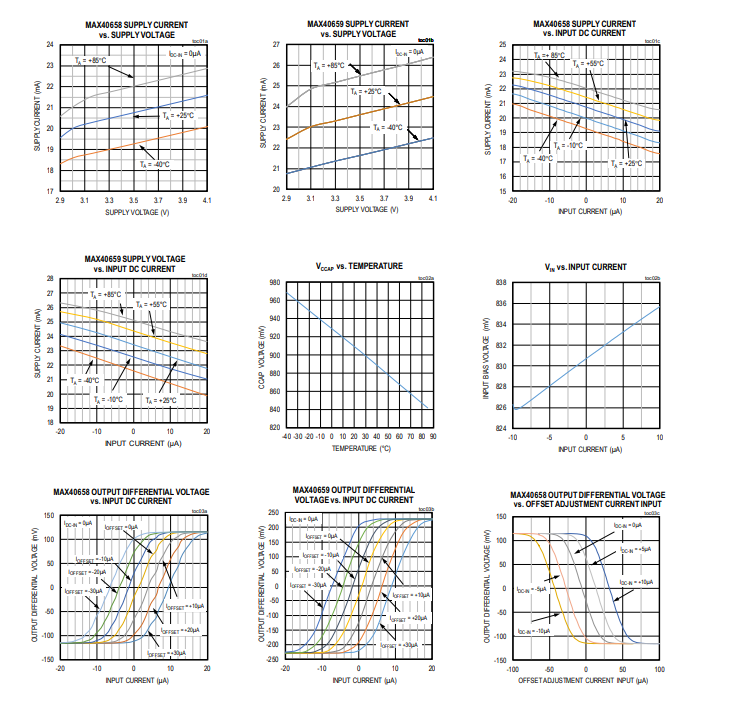

典型操作特性

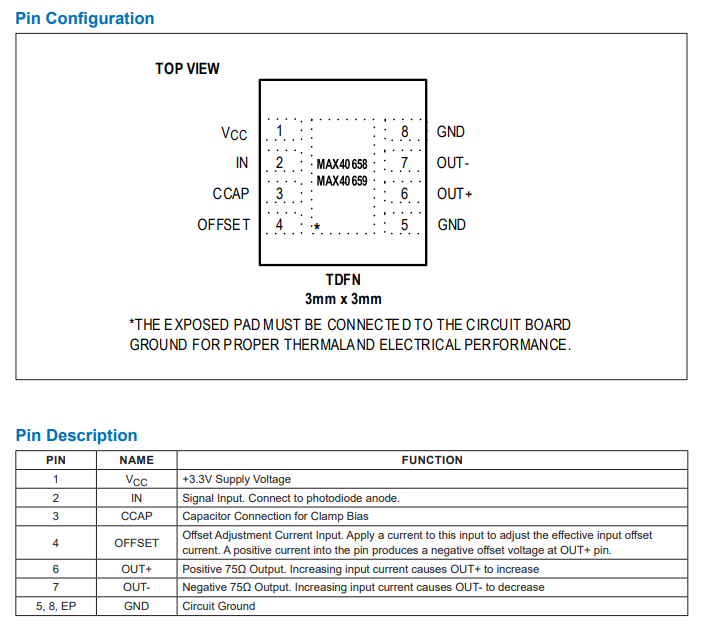

引腳配置描述

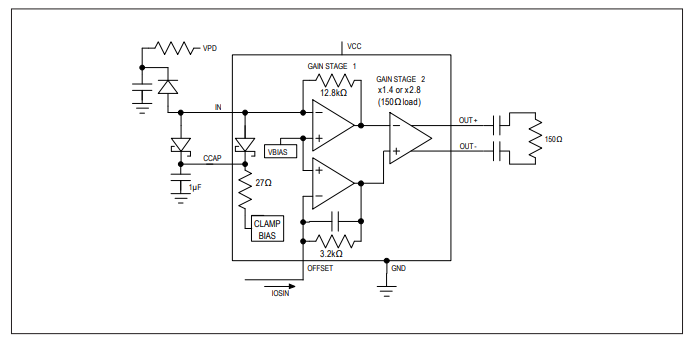

典型應用電路
