在無線充電技術快速普及的今天，英集芯IP6806作為一款高性價比的無線充電發射端控制芯片，憑借其高度集成和穩定性能，成為中低端市場的熱門選擇。這款芯片不僅兼容最新的Qi標準，還能靈活適配不同品牌的快充需求，下面我們將從核心參數、功能特性到應用場景，全面解析它的技術細節。

一、基礎架構與核心參數

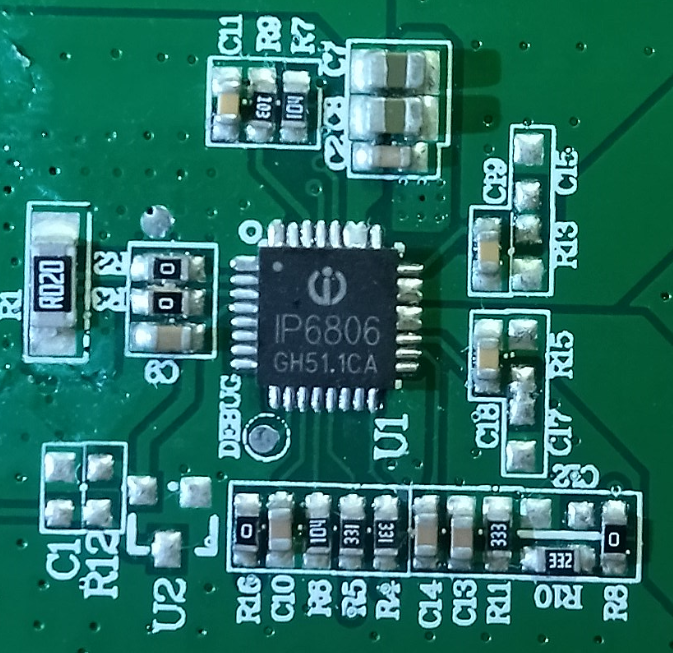

IP6806采用QFN32封裝，體積小巧（4mm×4mm），僅需14顆無源器件和線圈即可構建完整無線充電方案，大幅降低硬件設計復雜度。其輸入電壓范圍為4.5V-5.5V，完美匹配USB供電標準，相當于普通手機充電器的輸出能力，用戶無需擔心電源適配問題。輸出功率覆蓋5W（基礎Qi標準）、7.5W（蘋果快充）、10W（三星快充），如同一把“萬能鑰匙”，能解鎖不同品牌設備的充電需求。

在效率表現上，IP6806的實測系統充電效率高達79%-80%，相當于將10份電能中的8份有效傳遞給接收設備，顯著減少能量損耗帶來的發熱問題。其PWM頻率可在110kHz~205kHz間動態調整，類似汽車變速箱的換擋邏輯，通過PID算法實時優化功率輸出。

二、智能控制與安全防護

IP6806的“大腦”由兩路ASK解調模塊構成，可同步采集線圈電壓和電流信號，如同同時監聽兩個人的對話，確保與接收設備的通信零誤差。其數字解調技術通過采樣電阻獲取電流信號，再通過芯片內部解碼，即使微弱信號也能精準識別，避免因干擾導致的充電中斷。

安全方面，芯片集成過壓、過流、過溫三重保護機制，并支持FOD（異物檢測）功能。當鑰匙、硬幣等金屬物體誤放充電區域時，IP6806能在毫秒級切斷供電，好比一個24小時值守的保安。針對供電能力不足的場景，其動態功率調整功能（DPM）可自動降低輸出功率，避免因“小馬拉大車”導致的電源崩潰。

三、硬件兼容性與成本優勢

在元件適配性上，IP6806同時兼容NPO電容和CBB電容，前者溫度穩定性好但價格較高，后者性價比突出，設計師可根據預算靈活選擇，如同為方案提供了“標準版”和“經濟版”兩種配置。芯片內部還集成LM321運放及四顆MOS管，將傳統方案中分散的元器件濃縮為單芯片，使BOM成本降低約30%，特別適合追求輕量化設計的消費電子產品。

值得一提的是，IP6806支持A11/A11a兩種線圈類型。A11線圈成本更低但效率略遜，A11a性能更優但價格較高，這種設計讓廠商能根據產品定位精準選擇，如同為不同檔位的汽車匹配不同型號的發動機。

四、典型應用場景解析

在無線充電底座設計中，IP6806的10mA低靜態功耗特性使其待機耗電極低，相當于一塊智能手表待機三天的電量消耗，非常適合24小時插電的設備。對于磁吸式充電器，其PID調頻功能可應對線圈錯位導致的效率下降，即使手機未對準中心，仍能保持穩定輸出，如同自動駕駛系統自動修正方向偏差。

在快充適配器應用中，芯片的7.5W蘋果模式采用特定頻率調制，繞過蘋果的加密驗證機制，使第三方充電器也能觸發快充，破解了“原廠配件”的壟斷困局。而針對多設備充電場景，其模擬Ping檢測技術可每秒掃描上百次接收端狀態，一旦手機放上即自動喚醒，響應速度堪比觸摸屏的毫秒級反饋。

五、市場定位與未來潛力

作為英集芯面向中低端市場的拳頭產品，IP6806以不足1美元的單價實現了接近高端芯片的性能，如同用經濟型轎車的價格提供了豪華車的配置。隨著Qi 1.2.4標準的普及，其兼容性優勢將進一步放大，預計在車載充電、智能家居等領域持續滲透。

從技術演進看，IP6806的模塊化設計為后續升級預留空間，例如通過外接電阻調整FOD靈敏度，或通過固件更新支持更高功率，這種“可進化”特性大大延長了產品的生命周期。在無線充電技術走向泛在化的浪潮中，這類高集成度芯片將成為推動行業降本增效的關鍵引擎。
