TPS2595xx 系列電子保險絲（集成 FET 熱插拔器件）是一款采用小型封裝的高度集成電路保護和電源管理解決方案。這些器件使用極少的外部元件即可提供多種保護模式，并且能夠可靠地抵御過載、短路、電壓浪涌和過大的浪涌電流。

輸出電流限制電平可通過單個外部電阻器進行設置。還可以通過測量電流限制電阻器兩端的電壓降來準確了解輸出負載電流。具有特殊浪涌電流要求的應用可以使用單個外部電容器設置輸出轉換速率。內部箝位電路可將過壓事件快速限制在安全的固定最大值，無需外部元件。TPS259573 變體提供了設置用戶定義的過壓截止閾值的選項。
*附件：tps2595.pdf

通過將 OUT 引腳連接到 QOD 引腳，可以在 TPS2595x5 變體中實現快速輸出放電功能。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 寬輸入電壓范圍：2.7 V 至 18 V
  • 20 V 絕對最大值
  • TPS2595x5 版本為 3V 至 18V
• 低導通電阻： R 上 = 34 mΩ（典型值）
• 快速過壓保護鉗位（3.8V、5.7V 和 13.7V 選項），響應時間為 5μs（典型值）
• TPS2595x0、TPS2595x1、TPS2595x5：具有可調欠壓鎖定 （UVLO） 的高電平有效啟用輸入
• TPS2595x3：具有可調過壓鎖定 （OVLO） 的低電平有效使能輸入
• 帶負載電流監控輸出 （ILM） 的可調電流限制
  • 電流范圍：0.5 A 至 4 A
  • 電流限制精度：±7.5%
• 可調輸出轉換速率控制 （dVdt）
• 過溫保護 （OTP）
• 故障指示引腳 （FLT )
• UL 2367 認證 – 文件編號E169910
  • R ILM > 487 Ω（最大 4.42 A）
• IEC 62368-1 認證
• 單點故障測試期間的安全 （IEC 62368-1）
  • ILM 引腳開路/短路檢測

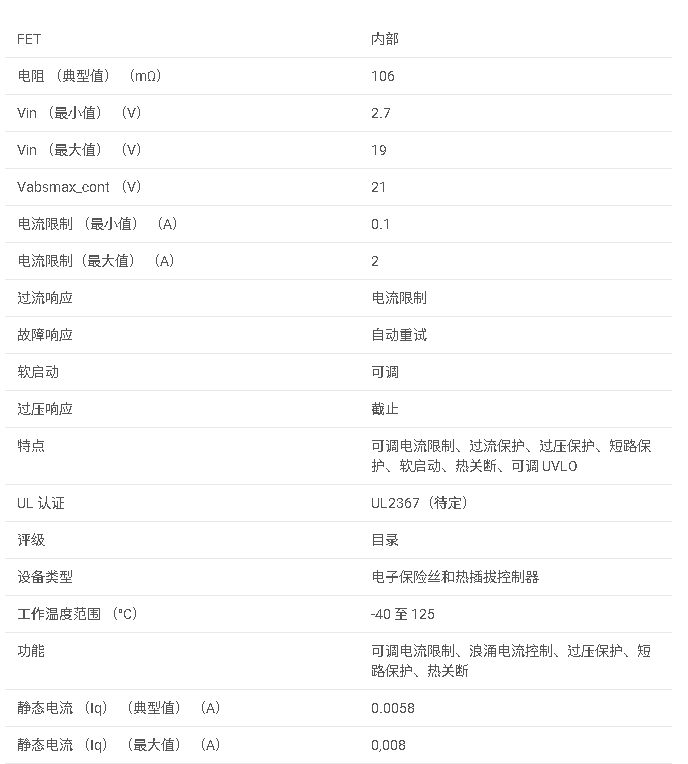

參數

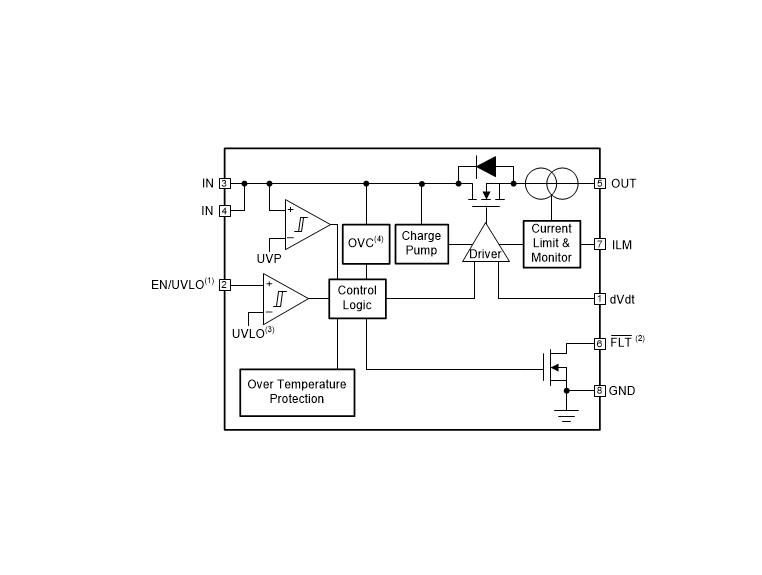

方框圖

1. 產品概述

TPS2595xx系列是一款集成FET熱插拔設備，提供電路保護和電源管理解決方案。該系列設備具有寬輸入電壓范圍（2.7V至18V）、低導通電阻（34mΩ典型值）、快速過壓保護等特性，適用于熱插拔、熱插拔電源系統、多功能打印機、SSD和HDD、工業系統等多種應用。

2. 主要特性

• ?寬輸入電壓范圍?：2.7V至18V（TPS2595x5版本為3V至18V）。
• ?低導通電阻?：34mΩ（典型值）。
• ?快速過壓保護?：響應時間為5μs（典型值），提供3.8V、5.7V和13.7V三種過壓鉗位選項。
• ?可調電流限制?：電流范圍0.5A至4A，電流限制精度±7.5%。
• ?可調輸出斜率控制?：通過外部電容設置輸出上升斜率，控制涌入電流。
• ?過溫保護?：具有熱關斷功能，防止設備過熱損壞。
• ?故障指示引腳?：FLT引腳用于指示過流、過壓、欠壓等故障條件。
• ?安全認證?：符合UL 2367和IEC 62368-1標準。

3. 應用領域

• ?熱插拔/熱插拔電源系統?
• ?適配器供電系統?
• ?多功能打印機?
• ?SSD和HDD?
• ?工業系統?
• ?白色家電?
• ?機頂盒?
• ?數字電視?

4. 功能描述

• ?過壓保護?：提供過壓鉗位和過壓鎖定功能，保護下游電路免受過高電壓損害。
• ?欠壓保護/欠壓鎖定?：監測輸入電壓，確保僅在電壓足夠時供電給負載。
• ?可調電流限制?：通過外部電阻設置電流限制閾值，防止過流損壞。
• ?輸出斜率控制?：通過外部電容調整輸出上升斜率，限制涌入電流。
• ?過溫保護?：當結溫超過閾值時，自動關斷輸出，防止過熱。
• ?故障指示?：FLT引腳在檢測到故障條件時拉低，指示故障類型。
• ?快速輸出放電?（TPS2595x5版本）：通過連接OUT引腳到QOD引腳，實現快速輸出放電。

5. 封裝與溫度范圍

• ?封裝?：WSON-8封裝，尺寸2.00mm x 2.00mm。
• ?溫度范圍?：-40°C至+125°C。

6. 設計考慮

• ?輸入電容?：建議在輸入端添加0.1μF或更大的陶瓷旁路電容，以抑制瞬態電壓。
• ?電流限制電阻?：根據所需電流限制值選擇合適的R_ILM電阻。
• ?輸出電容?：根據應用需求選擇合適的輸出電容，以平衡負載響應和穩定性。
• ?布局指南?：確保關鍵組件（如R_ILM、C_dVdt、EN/UVLO或EN/OVLO電阻）靠近TPS2595xx引腳，以減少寄生效應。

7. 文檔與支持

• ?數據手冊?：提供詳細的電氣特性、功能描述、應用信息和設計指南。
• ?設計工具?：提供TPS2595xx設計計算工具，簡化設計過程。
• ?社區資源?：TI E2E支持論壇提供技術支持和用戶交流。

8. 注意事項

• ?靜電放電（ESD）保護?：在處理集成電路時，應遵循適當?shù)腅SD預防措施。
• ?熱管理?：在高功率應用中，需注意設備的熱管理，確保結溫不超過最大額定值。
• ?故障處理?：在設計中應考慮對FLT引腳的處理，以便及時響應故障條件。
