TPS22810 是一款單通道負載開關，具有可配置的上升時間，并集成了快速輸出放電 （QOD）。此外，該器件還具有熱關斷功能，以保護器件免受高結溫的影響。因此，從根本上保證了設備的安全工作區。該器件包含一個 N 溝道 MOSFET，可在 2.7 V 至 18 V 的輸入電壓范圍內工作。SOT23-5 （DBV） 封裝可支持 2 A 的最大電流。WSON （DRV） 封裝可支持 3 A 的最大電流。該開關由開和關輸入控制，該輸入能夠直接與低壓控制信號連接。
*附件：tps22810.pdf

該器件的可配置上升時間大大降低了由大大容量負載電容引起的浪涌電流，從而減少或消除了電源下降。欠壓鎖定功能用于在 VIN 電壓降至閾值以下時關閉器件，確保下游電路不會因低于預期的電壓供電而損壞?？膳渲玫?QOD 引腳控制器件的下降時間，以實現斷電設計的靈活性。

TPS22810 采用含鉛 SOT-23 封裝 （DBV） 和 WSON 封裝 （DRV），前者可目視檢查焊點。該器件的額定工作溫度范圍為 –40°C 至 +105°C 的自由空氣溫度。

特性

• 集成單通道負載開關
• 環境工作溫度：–40°C 至 +105°C
  • SOT23-6 （DBV）：最大連續電流為 2A^1^
  • WSON （DRV）：最大連續電流為 3A^1^
• 輸入電壓范圍：2.7 V 至 18 V
• 絕對最大輸入電壓： 20 V
• 導通電阻 （R 上 )
  • R上V 時 = 79 mΩ（典型值） 在 = 12 伏
• 靜態電流
  • V 時為 62 μA（典型值） 在 = 12 伏
• Shutdown Current
  • V 時為 500 nA（典型值） 在 = 12 伏
• 熱關斷
• 欠壓鎖定 （UVLO）
• 可調快速輸出放電 （QOD）
• 帶 CT 引腳的可配置上升時間
• SOT23-6 封裝
  • 2.9mm × 2.8mm、0.95mm 間距
    1.45mm 高度 （DBV）
• WSON 軟件包
  • 2mm × 2mm、0.65mm 間距
    0.75mm 高 （DRV）
• ESD 性能測試符合 JESD 22 標準
  • ±2 kV HBM 和 ±1 kV CDM

參數

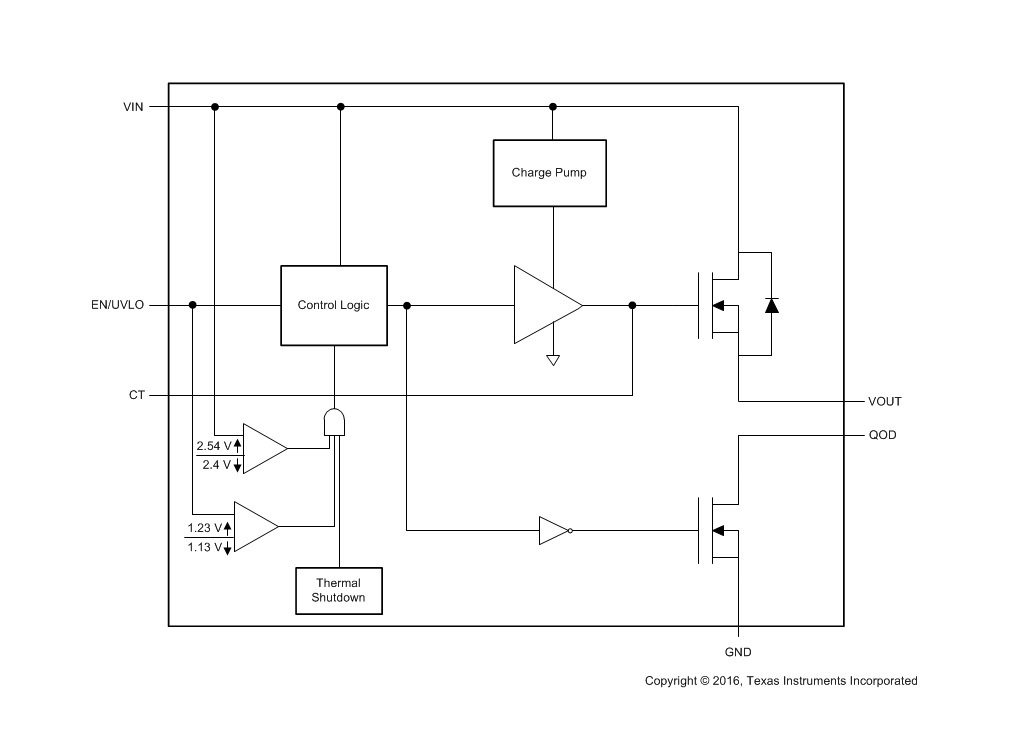

方框圖

1. 概述

TPS22810是一款單通道負載開關，具有可配置的上升時間和集成的快速輸出放電（QOD）功能。該器件包含一個N溝道MOSFET，可在2.7V至18V的輸入電壓范圍內工作，并提供熱保護功能。TPS22810有兩種封裝選項：SOT-23（DBV）和WSON（DRV），分別支持最大連續電流2A和3A。

2. 主要特性

• ?輸入電壓范圍?：2.7V至18V
• ?最大連續電流?：
  • SOT-23（DBV）封裝：2A
  • WSON（DRV）封裝：3A
• ? 開啟電阻（R ON） ?：典型值為79mΩ（V IN =12V）
• ? 靜態電流（I Q） ?：典型值為62μA（V IN =12V）
• ? 關閉電流（I SD） ?：典型值為500nA（V IN =12V）
• ?熱關斷?
• ? 欠壓鎖定（UVLO） ?
• ? 可配置的快速輸出放電（QOD） ?
• ? 可配置的上升時間（通過CT引腳） ?

3. 應用

• 高清電視
• 工業系統
• 機頂盒
• 監控系統

4. 功能描述

• ?開啟與關閉控制?：通過EN/UVLO引腳控制開關狀態，該引腳與標準GPIO邏輯兼容。
• ? 快速輸出放電（QOD） ?：QOD引腳可通過多種方式配置，以控制開關禁用后VOUT的放電速率。
• ?熱保護?：當結溫超過熱關斷閾值時，開關將自動關閉。
• ? 欠壓鎖定（UVLO） ?：當VIN電壓低于閾值時，開關將關閉，以保護下游電路。

5. 封裝與尺寸

• ?SOT-23（DBV）封裝?：
  • 尺寸：2.90mm × 2.80mm，高度1.45mm
• ?WSON（DRV）封裝?：
  • 尺寸：2.00mm × 2.00mm，高度0.75mm

6. 熱特性

• ? 結到環境熱阻（R θJA） ?：
  • SOT-23（DBV）：182°C/W
  • WSON（DRV）：74.6°C/W

7. 電氣特性

• ? 開啟電阻（R ON） ?：隨輸入電壓變化，例如在V IN =12V時，典型值為79mΩ，最大值為115mΩ。
• ? 輸出下拉電阻（R PD） ?：隨輸入電壓變化，例如在V IN =18V時，典型值為290Ω，最大值為350Ω。
• ?熱關斷閾值?：典型值為160°C

8. 開關特性

• ? 上升時間（t ON） ?：隨CT引腳電容值和輸入電壓變化，例如在V IN =18V、CT=2200pF時，典型值為520μs。
• ? 關閉時間（t OFF） ?：隨負載條件變化，例如在V IN =18V時，典型值為3.3μs。

9. 布局指南

• VIN和VOUT走線應盡可能短且寬，以適應高電流。
• VIN引腳必須使用低ESR陶瓷旁路電容接地，推薦值為1μF。

10. 設計資源與支持

• 提供相關的設計文檔和評估模塊。
• 可通過TI的E2E在線社區獲取技術支持和設計幫助。

這份總結涵蓋了TPS22810的主要特性、應用、功能描述、封裝信息、熱特性、電氣特性、開關特性、布局指南以及設計資源與支持，為用戶提供了全面的產品概述。
