Texas Instruments TXG104x 4位接地電平轉換器是一款固定方向、非電流類電壓和接地電平轉換器，支持1.71V與5.5V之間的邏輯電平轉換和高達 ±10V的接地電平轉換。與傳統的電平轉換器相比，TXG104x系列可以應對不同接地電平間電壓轉換的挑戰。

數據手冊：*附件：Texas Instruments TXG104x 4位接地電平轉換器數據手冊.pdf

VCCA 以GNDA為基準，VCCB 以GNDB為基準。Ax引腳以VCCA 邏輯電平為基準，而Bx引腳以VCCB 邏輯電平為基準。A端口和B端口均可接受1.71V至5.5V電壓。該器件包括兩個使能引腳，當OE引腳連接到GND或懸空時，它們可將各自輸出置于高阻抗?fàn)顟B(tài)。當出現輸入功率或信號丟失時，在OE為高電平時，輸出被置為默認的低電平。當VCC 對GND短路時，GNDA和GNDB之間的漏電流 < 30nA。

Texas Instruments TXG104x幫助提高抗噪性，幫助不同接地域間電源排序，同時提供低功耗、低延遲和低通道間偏斜。它能抑制45MHz以下20VPP的噪聲。該器件可支持多種接口，如SPI、UART、GPIO和I^2^S。

特性

• 支持高達±10V的直流轉換
• 45MHz以下20VPP的交流噪聲抑制
• 1kV/μs的CMTI
• 低傳播延遲 (< 5ns)，低通道間偏斜 (0.35ns)
• 大于250 Mbps
• 低功耗（1Mbps、1.8V時每通道0.65mA）
• 完全可配置的雙軌設計，允許每個端口在1.71 V至5.5 V電壓范圍內工作
• 將有多種配置的4通道、2通道、1通道器件
• 兩種器件版本
  • TXG1041：三個正向，一個反向
  • TXG1042:：兩個正向，兩個反向
• 支持VCC 斷開功能（I/O被強制進入高Z）
• 施密特觸發器輸入支持緩慢和嘈雜的信號
• 具有集成靜態下拉電阻器的輸入可防止通道浮動
• 工作溫度范圍：–40°C至+125 °C
• 閉鎖性能超過100mA，符合JESD 78 II類標準
• 靜電放電保護超出JESD 22標準
  • 人體模型：4000 V
  • 充電器件模型：500 V
• DBQ (QSOP-16) 封裝

應用

• 測試與測量
• 工廠自動化
• 電器
• 電動助力轉向
• 車輛控制單元
• 汽車顯示器
• 音響主機和數字駕駛艙

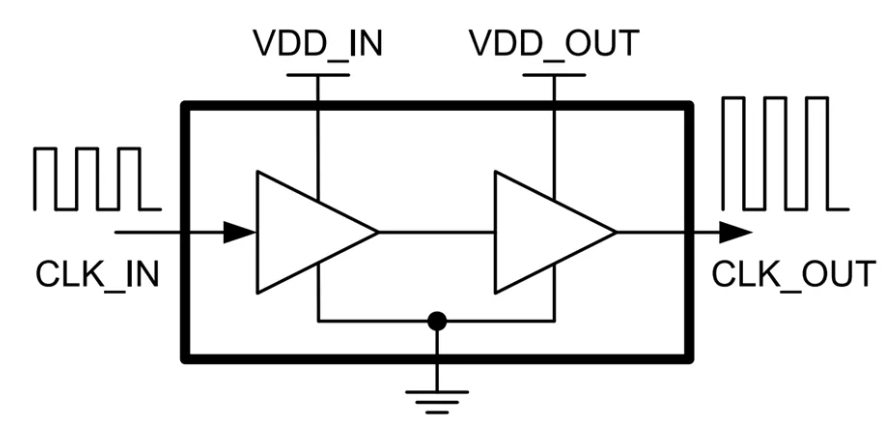

功能框圖
