TXG102x 是一款 2 位、固定方向、非電流基電壓和接地電平轉換器，可支持 1.71V 至 5.5V 之間的邏輯電平轉換和高達 ±10V 的接地電平轉換。與傳統的電平轉換器相比，TXG102x 系列可以解決不同接地電平的電壓轉換挑戰。簡化圖顯示了一個常見用例，其中由于寄生電阻或電容，GNDA 到 GNDB 之間發生直流偏移。
*附件：txg1021.pdf

VCCA 參考 GNDA，VCCB 參考 GNDB。Ax引腳以VCCA邏輯電平為基準，而Bx引腳以VCCB邏輯電平為基準。A 端口和 B 端口都可以接受 1.71V 至 5.5V 的電壓。當VCC到GND短路時，GNDA和GNDB之間的漏電流為<40nA。

TXG102x 器件有助于提高不同接地域的抗噪性和功率排序，同時提供低功耗、低延遲和低通道間偏斜。它可以將高達 45MHz 的 20VPP 噪聲水平抑制（圖 7-3）。該器件可支持UART、GPIO、JTAG等多種接口。

特性

• 支持高達 ±10V 的直流換檔
• 交流噪聲抑制能力為20VPP，最高可達45MHz
• CMTI 為 1kV/μs
• 低螺旋槳延遲 （<5ns） 和 Ch-Ch 偏斜 （<0.20ns）
• 大于 250Mbps
• 低功耗（1Mbps、1.8V 時每通道 0.8mA）
• 完全可配置的雙軌設計允許每個端口在 1.71V 至 5.5V 范圍內工作
• 將提供具有多種配置的 4、2、1 通道設備
• 兩種設備變體：
  • TXG1020：2 個前進
  • TXG1021：1 個正向，1 個反向
• 支持 VCC 斷開功能（I/O 強制進入高阻值）
• 施密特觸發輸入允許慢速和嘈雜的信號
• 帶有集成靜態下拉電阻的輸入可防止通道浮動
• 工作溫度范圍為 –40°C 至 +125°C
• 閂鎖性能超過 100mA，符合 JESD 78，II 類標準
  • ESD 保護超過 JESD 22
  • 2500V人體模型
  • 500V 充電設備型號
• 提供的套餐選項：
  • DSG （WSON-8）
  • DDF （SOT-8）
  • D型（SOIC-8）

參數

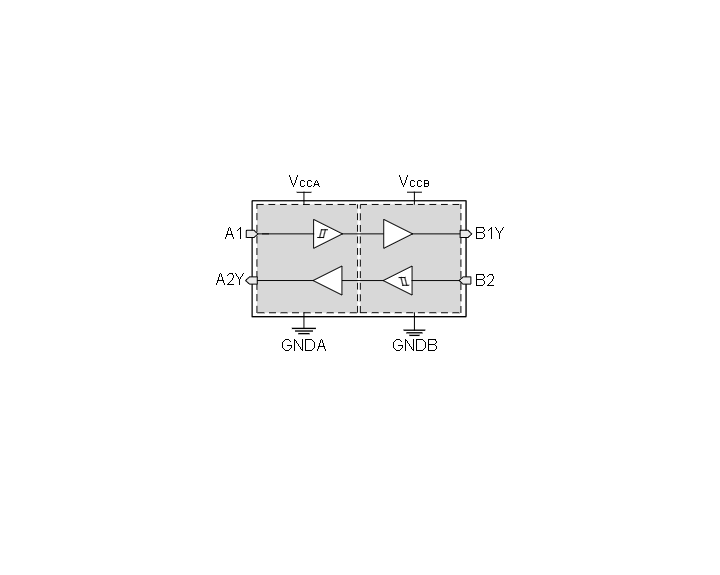

方框圖

?1. 產品概述?
TXG102x是德州儀器（TI）推出的非隔離式電壓/地電平轉換器系列，包含TXG1020（2正向通道）和TXG1021（1正向+1反向通道）兩款型號。核心功能包括：

• ?電壓轉換?：支持1.71V至5.5V邏輯電平雙向轉換。
• ?地電平偏移?：允許GNDA與GNDB之間存在±10V的直流偏移，適用于存在寄生電阻/電容的噪聲環境。
• ?高速性能?：傳播延遲<5ns，通道間偏移<0.20ns，數據速率>250Mbps。

?2. 關鍵特性?

• ?噪聲抑制?：可抑制高達20VPP、45MHz的共模噪聲（CMTI達1kV/μs）。
• ?低功耗?：1Mbps時單通道功耗0.8mA（1.8V供電）。
• ?靈活配置?：雙電源軌獨立供電（VCCA/VCCB），支持VCC斷開保護（高阻態輸出）。
• ?魯棒性設計?：集成施密特觸發輸入（抗噪聲）、靜態下拉電阻（防浮空）、ESD保護（HBM 2500V）。

?3. 應用場景?

• ?工業自動化?：PLC、傳感器接口
• ?測試測量?：跨地電平儀器通信
• ?航空航天?：高噪聲環境信號調理
• ?消費電子?：家電、機器人控制

?4. 技術細節?

• ?封裝選項?：WSON-8（2mm2）、SOT-8（4.6mm2）、SOIC-8（19mm2）。
• ?電氣參數?：
  • 工作溫度：-40°C至+125°C
  • 泄漏電流：GND間<40nA（VCC短路時）
  • 供電時序：支持任意上電/掉電順序

?5. 設計支持?

• ?典型電路?：提供UART/GPIO/JTAG接口轉換參考設計。
• ?布局建議?：強調電源去耦電容（0.1μF）就近放置。
