TXG402x 是一款 2 位、固定方向、非電流基電壓和接地電平轉換器，可支持 1.71V 至 5.5V 之間的邏輯電平轉換和高達 ±40V 的接地電平轉換。與傳統的電平轉換器相比，TXG402x 系列可以解決不同接地電平的電壓轉換挑戰。簡化圖顯示了一個常見用例，其中由于寄生電阻或電容，GNDA 到 GNDB 之間發生直流偏移。

VCCA 參考 GNDA，VCCB 參考 GNDB。Ax引腳以VCCA邏輯電平為基準，而B(niǎo)x引腳以VCCB邏輯電平為基準。A 端口和 B 端口都可以接受 1.71V 至 5.5V 的電壓。當VCC到GND短路時，GNDA和GNDB之間的漏電流為<90nA。

TXG402x 器件有助于提高不同接地域的抗噪性和功率排序，同時提供低功耗、低延遲和低通道間偏斜。它可以將高達 5MHz 的 80VPP 噪聲水平抑制（圖 7-5）。該器件可支持UART、GPIO、JTAG等多種接口。
*附件：txg4020.pdf

特性

• 支持高達 ±40V 的直流換檔
• 交流噪聲抑制高達 80VPP，最高可達 5MHz
• CMTI 為 1kV/μs
• 低螺旋槳延遲 （<5ns） 和 Ch-Ch 偏斜 （<0.20ns）
• 大于 250Mbps
• 低功耗（1Mbps、1.8V 時每通道 0.8mA）
• 完全可配置的雙軌設計允許每個端口在 1.71V 至 5.5V 范圍內工作
• 將提供具有多種配置的 4、2、1 通道設備
• 兩種設備變體：
  • TXG4020：2 個前進
  • TXG4021：1 個正向，1 個反向
• 支持 VCC 斷開功能（I/O 強制進入高阻值）
• 施密特觸發輸入允許慢速和嘈雜的信號
• 帶有集成靜態下拉電阻的輸入可防止通道浮動
• 工作溫度范圍為 –40°C 至 +125°C
• 閂鎖性能超過 100mA，符合 JESD 78，II 類標準
  • ESD 保護超過 JESD 22
  • 2500V人體模型
  • 500V 充電設備型號
• 提供的套餐選項：
  • DSG （WSON-8）
  • DDF （SOT-8）
  • D型（SOIC-8）

參數

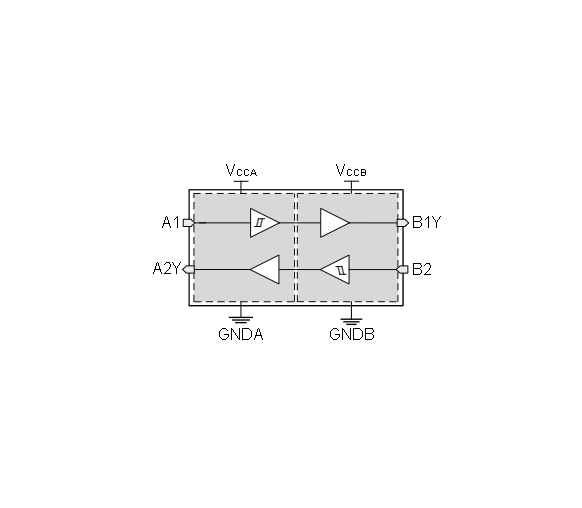

方框圖

?1. 產品概述?
TXG402x是德州儀器（TI）推出的2位固定方向非隔離式電壓/接地電平轉換器，支持：

• ?雙電源域轉換?：VCCA（1.71V至5.5V）與VCCB（1.71V至5.5V）獨立配置
• ?接地偏移補償?：支持GNDA與GNDB間±40V的直流偏移
• ?型號差異?：
  • TXG4020：2通道正向傳輸（A→B）
  • TXG4021：1正向（A→B）+1反向（B→A）通道

?2. 核心特性?

• ?高性能參數?：
  • 傳播延遲<5ns，通道間偏移<0.20ns
  • 支持>250Mbps數據傳輸速率
  • 低功耗（1Mbps時每通道0.8mA@1.8V）
• ?抗干擾能力?：
  • 80VPP@5MHz交流噪聲抑制
  • 共模瞬態抗擾度（CMTI）達1kV/μs
• ?可靠性設計?：
  • 集成施密特觸發器輸入，支持慢速/噪聲信號
  • 內置下拉電阻防止通道浮空
  • ESD保護：HBM 2500V / CDM 500V

?3. 應用場景?

• 測試測量設備
• 工業自動化與機器人
• 航空電子系統
• 家電控制

?4. 封裝選項?

?5. 關鍵功能說明?

• ?VCC斷開保護?：電源斷開時強制輸出高阻態
• ?無毛刺電源時序?：支持任意電源上電/斷電順序
• ?電氣隔離?：GNDA與GNDB間漏電流<90nA（VCC對地短路時）
