TXG102x 是一款 2 位、固定方向、非電流基電壓和接地電平轉換器，可支持 1.71V 至 5.5V 之間的邏輯電平轉換和高達 ±10V 的接地電平轉換。與傳統的電平轉換器相比，TXG102x 系列可以解決不同接地電平的電壓轉換挑戰。簡化圖顯示了一個常見用例，其中由于寄生電阻或電容，GNDA 到 GNDB 之間發生直流偏移。
*附件：txg1020.pdf

VCCA 參考 GNDA，VCCB 參考 GNDB。Ax引腳以VCCA邏輯電平為基準，而Bx引腳以VCCB邏輯電平為基準。A 端口和 B 端口都可以接受 1.71V 至 5.5V 的電壓。當VCC到GND短路時，GNDA和GNDB之間的漏電流為<40nA。

TXG102x 器件有助于提高不同接地域的抗噪性和功率排序，同時提供低功耗、低延遲和低通道間偏斜。它可以將高達 45MHz 的 20VPP 噪聲水平抑制（圖 7-3）。該器件可支持UART、GPIO、JTAG等多種接口。

特性

• 支持高達 ±10V 的直流換檔
• 交流噪聲抑制能力為20VPP，最高可達45MHz
• CMTI 為 1kV/μs
• 低螺旋槳延遲 （<5ns） 和 Ch-Ch 偏斜 （<0.20ns）
• 大于 250Mbps
• 低功耗（1Mbps、1.8V 時每通道 0.8mA）
• 完全可配置的雙軌設計允許每個端口在 1.71V 至 5.5V 范圍內工作
• 將提供具有多種配置的 4、2、1 通道設備
• 兩種設備變體：
  • TXG1020：2 個前進
  • TXG1021：1 個正向，1 個反向
• 支持 VCC 斷開功能（I/O 強制進入高阻值）
• 施密特觸發輸入允許慢速和嘈雜的信號
• 帶有集成靜態下拉電阻的輸入可防止通道浮動
• 工作溫度范圍為 –40°C 至 +125°C
• 閂鎖性能超過 100mA，符合 JESD 78，II 類標準
  • ESD 保護超過 JESD 22
  • 2500V人體模型
  • 500V 充電設備型號
• 提供的套餐選項：
  • DSG （WSON-8）
  • DDF （SOT-8）
  • D型（SOIC-8）

參數

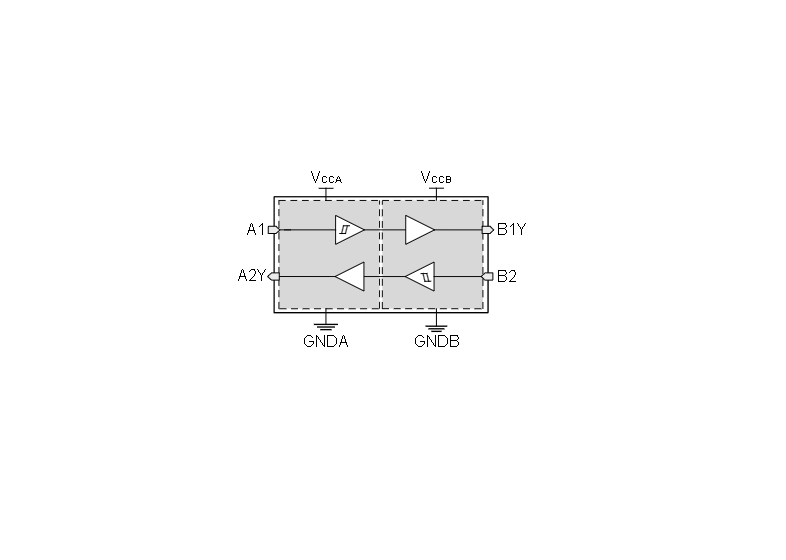

方框圖

?1. 產品概述?
TXG102x是德州儀器(TI)推出的非隔離式電壓/接地電平轉換器系列，包含TXG1020（2正向通道）和TXG1021（1正向+1反向通道）兩種型號。該器件支持1.71V至5.5V邏輯電平轉換，同時可處理±10V的接地電平差，適用于存在地噪聲或電位差的系統間通信。

?2. 核心特性?

• ?電氣性能?
  • 支持DC偏移±10V，AC噪聲抑制20VPP@45MHz
  • 共模瞬態抗擾度(CMTI)達1kV/μs
  • 傳播延遲<5ns，通道間偏移<0.20ns
  • 數據速率>250Mbps，靜態功耗0.8mA/通道@1Mbps
• ?架構設計?
  • 雙電源架構（VCCA/VCCB獨立供電）
  • 集成施密特觸發輸入（5MΩ下拉電阻防浮空）
  • VCC斷開保護（電源斷開時輸出高阻態）
  • 支持無毛刺電源時序控制

?3. 應用領域?

• 測試測量設備
• 工業自動化與機器人
• 航空電子系統
• 家電控制系統

?4. 技術細節?

• ?封裝選項?：WSON-8(2x2mm)、SOT-8(2.9x1.6mm)、SOIC-8(4.9x3.9mm)
• ?工作溫度?：-40°C至+125°C
• ?安全認證?：
  • ESD防護：HBM 2500V/CDM 500V
  • 閂鎖抗擾度>100mA(JESD78 Class II)

?5. 典型應用?
通過寄生電容/電阻實現系統間電平轉換，支持UART/GPIO/JTAG等接口。文檔包含詳細的時序特性（不同電壓組合下的傳播延遲、最大數據速率等）、電氣參數（如VOH/VOL規格）以及PCB布局建議。
