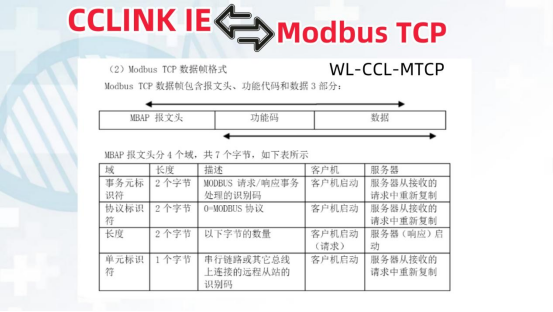

本研究案例采用CCLink IE轉ModbusTCP網關技術，實現了將記錄儀數據傳輸至三菱PLCPLC的過程。具體操作步驟如下所述。

在確保無紙記錄儀與PT100傳感器傳感器的連接無誤后，應將無紙記錄儀與個人計算機（PC）通過以太網線進行連接，并為無紙記錄儀供電。隨后，需對無紙記錄儀的網絡參數進行配置，包括IP地址及端口網絡端口號。在本例中，所設定的IP地址為192.168.1.111。具體連接方式如圖1所示。

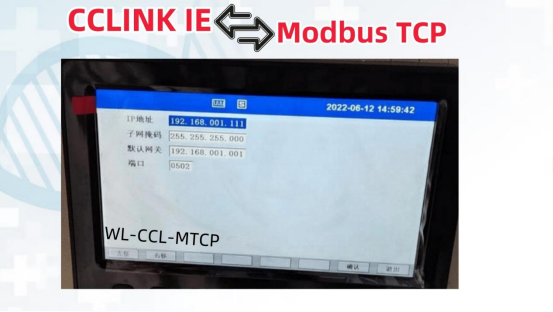

配置無紙記錄儀的IP地址及網絡端口參數

注意：在完成IP地址配置后，務必保存相關設置參數，并對無紙記錄儀進行斷電重啟操作，以確保通訊參數設置得以正確實施。

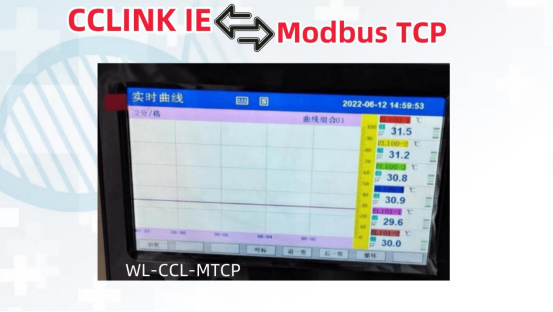

對無紙記錄儀的通道參數進行設定，確保其為PT100信號信號輸入模式。參數設定完畢后，應檢查顯示界面是否準確反映當前PT100傳感器所采集的溫度數據。具體操作效果如圖2所示。

無紙記錄儀成功采集PT100溫度傳感器數據。依據無紙記錄儀的操作手冊，采用Modcan通信scan32軟件進行網絡通信的測試，以確保該軟件能夠精確地讀取無紙記錄儀所記錄的溫度信息。具體操作結果如圖3與圖4所示。

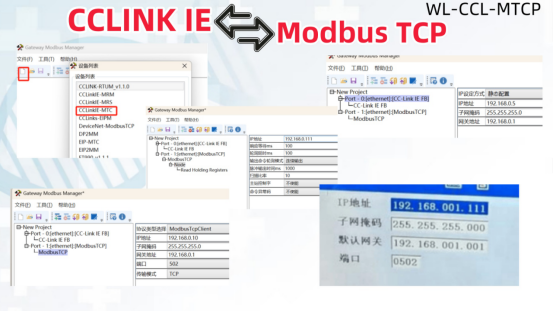

通過應用Modscan32軟件進行測試，圖3與圖4所示數據表明：儀表通道地址存在1位偏移，功能碼設定為4；數據類型為浮點型，通道地址實現連續讀??；設備地址設定為1，以太網以太網IP地址為192.168.1.111。經由Modscan32軟件測試確認從站通訊功能正常，隨后開始進行網關部分的配置工作。啟動網關配置軟件“Gateway Configurtiation Studio”，創建新項目并選擇CCLink IE-MTC作為配置選項。首先，對CCLink IE一側網關的IP地址以及邏輯占用數進行設置。后續在對三菱PLC進行配置時，需保證與上述設置相符。 接下來將進行ModbusTCP端口的配置工作，首要任務是設定網關在ModbusTCP端口的IP地址。將新增站點與圖示中IP地址為192.168.0.111的站點進行同步配置。

在添加功能碼并寄存器指定寄存器地址后，根據前文所述，從站采用的是04功能碼以讀取僅限讀取的寄存器，亦即輸入寄存器。在進行寄存器地址與長度的配置時，需注意Modscan32的起始地址設定為1，而雙網關的起始地址設定為0，因此必須執行相應的地址偏移操作。例如，當測試軟件需要讀取從地址1開始的連續64個寄存器時，網關的配置應遵循以下規范。

在確認配置無誤的情況下，將配置信息加載至網關設備。

通過上述關于對cclink ie轉modbus tcp網關使用配置軟件的應用，可以將cclink IE和modbus tcp兩側不同的協議進行有效的轉換。
